3 3-monatlich C&P20 P2/M3 Rückholeinheit reinigen 1 min 1 / 1 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T21 Verschleißteil: Verbrauc…

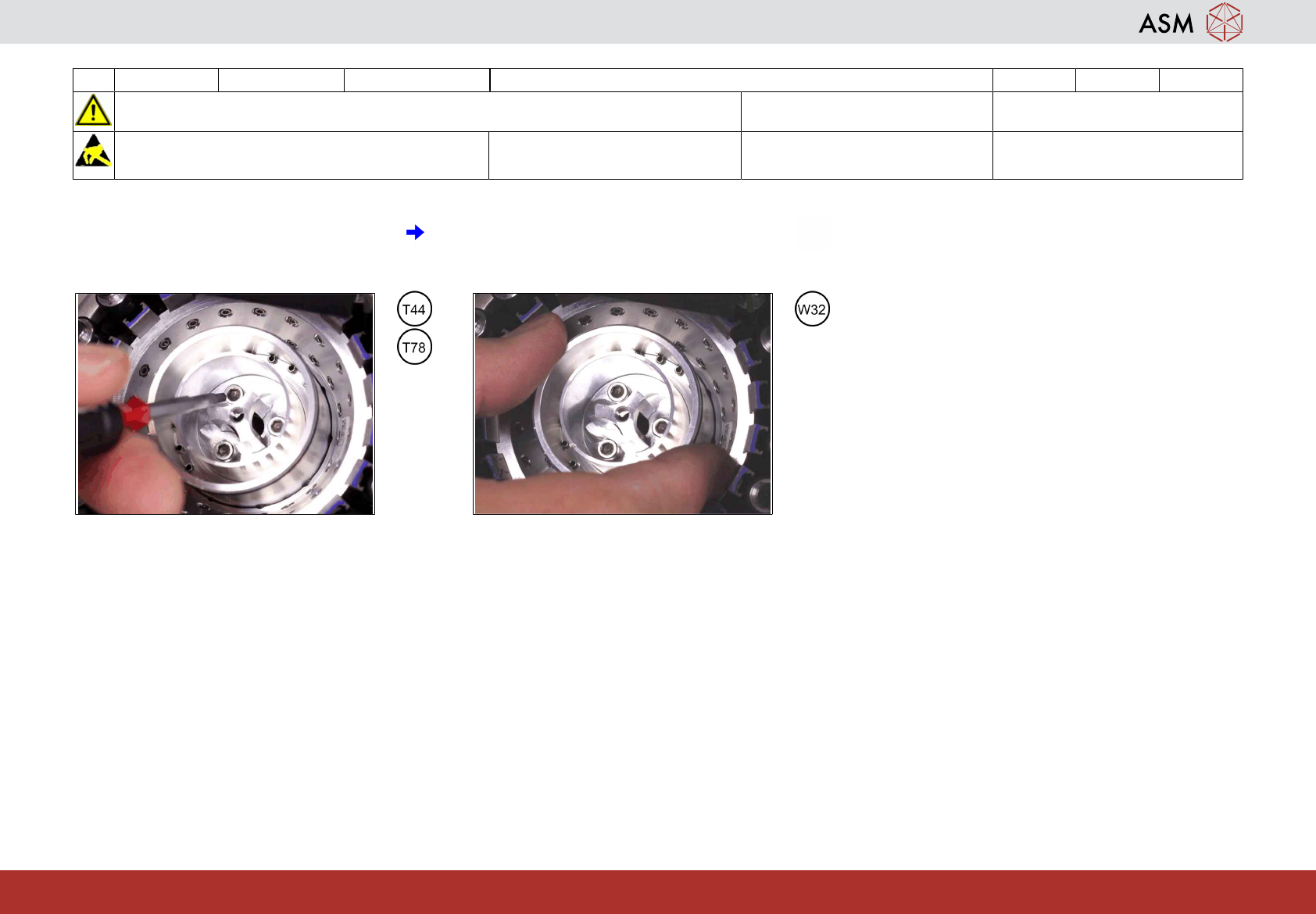

2 3-monatlich C&P20 P2/M3 Haltekreis / Blendenring entfernen 2 min 2 / 2

Vor der Instandhaltung die Sicherheitshinweise in Betriebsanleitung beachten!

Hinweis! EGB-Richtlinien beachten. Werkzeug:

T21, T32, T44, T78

Verschleißteil:

W10, W32

Verbrauchsstoffe:

www.asm-smt.com

7 Entfernen Sie die drei hervorstehenden

Schrauben am Blendenring.

8 Entfernen Sie den Blendenring mit der Dich-

tung für die Reinigung und fahren Sie fort

mit der nächsten Aufgabe. Siehe Anhang

"Blendenring instand halten".

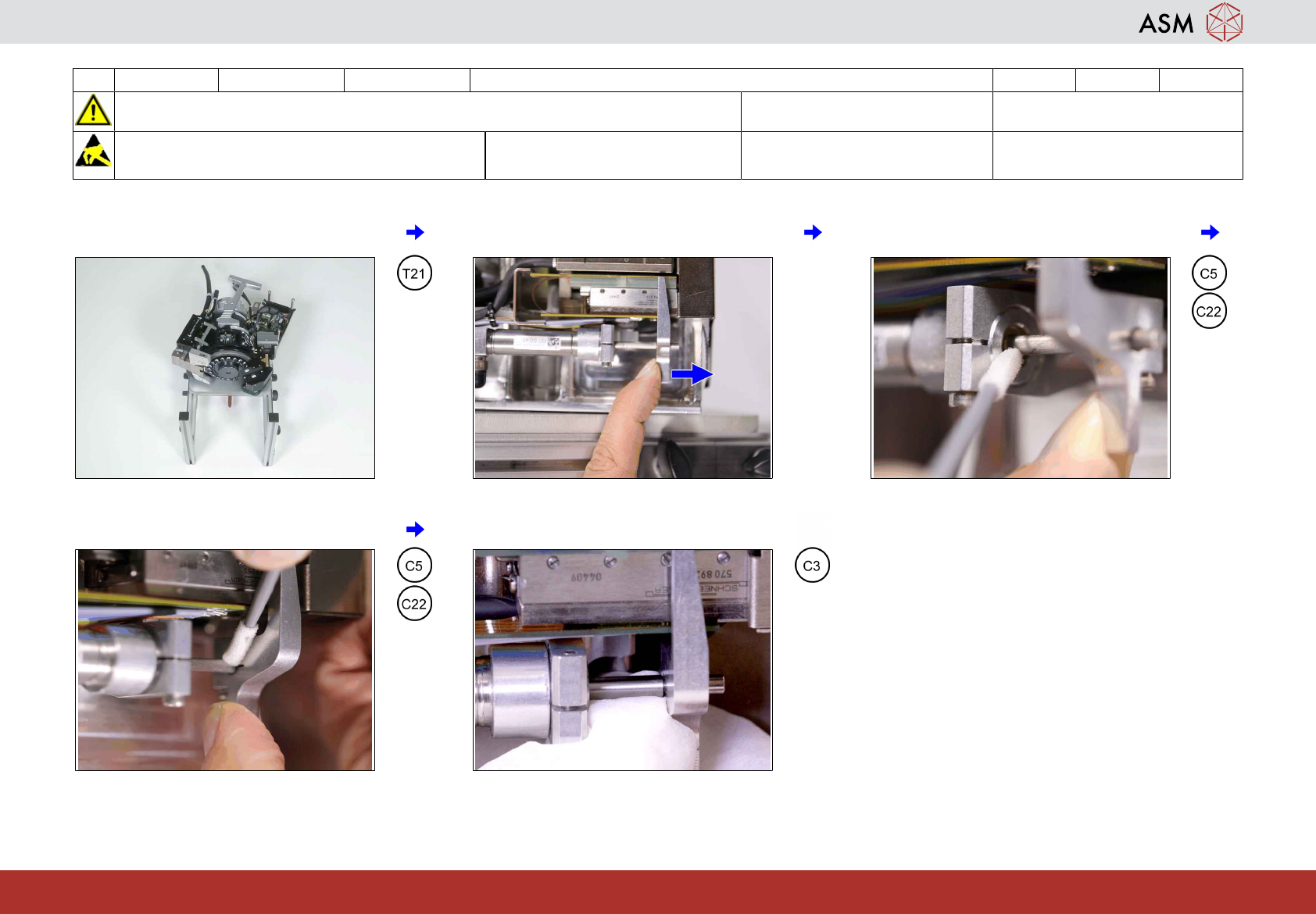

3 3-monatlich C&P20 P2/M3 Rückholeinheit reinigen 1 min 1 / 1

Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten

Hinweis! EGB-Richtlinien beachten. Werkzeug:

T21

Verschleißteil: Verbrauchsstoffe:

C3, C5, C22

www.asm-smt.com

1 Drehen Sie den Kopf nach oben und legen

Sie den Kopfständer flach auf den Tisch.

2 Fahren Sie den Rückholzylinder heraus. 3 Reinigen Sie die obere Kontaktfläche.

4 Reinigen Sie die untere Kontaktfläche. 5 Reinigen Sie die Welle der Rückholeinheit.
