5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 1 / 5 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T7, T…
4 3-monatlich C&P20 P2/M3 Z-Achse reinigen 3 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3, T7, T21, T41, T96, T97, T98
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

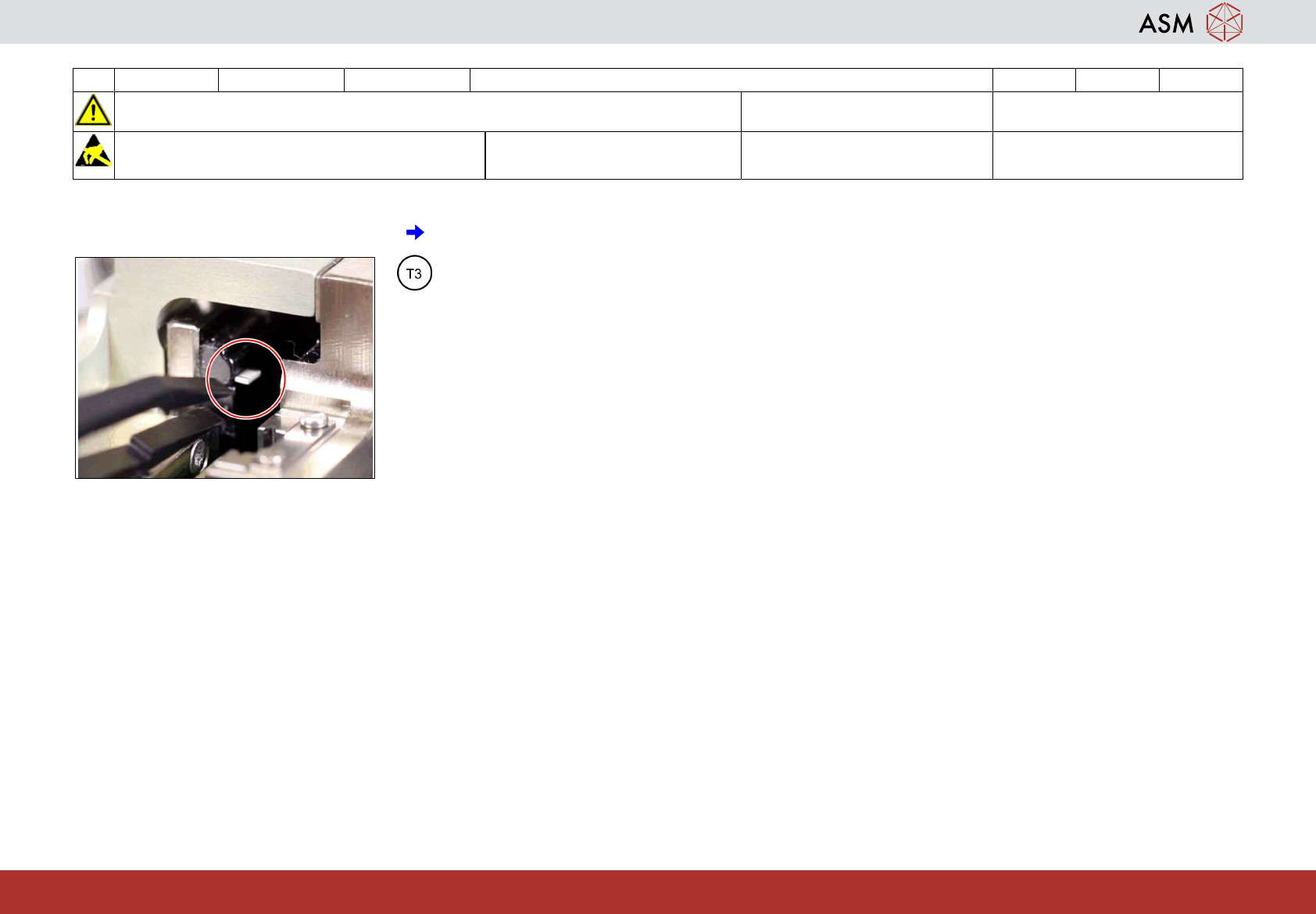

7 Entfernen Sie alle Bauelemente vom
Magneten des Z-Achsen-Linearantriebs.
5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 1 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 4 µl
ein.
3 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten, bis
die Z-Achse 45° zur Seite zeigt.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Richten Sie den Stern an der Z-Achse
aus, um sicherzustellen, dass das DP-
Lager richtig im Z-Achsenrachen sitzt!
6 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.
5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 2 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com

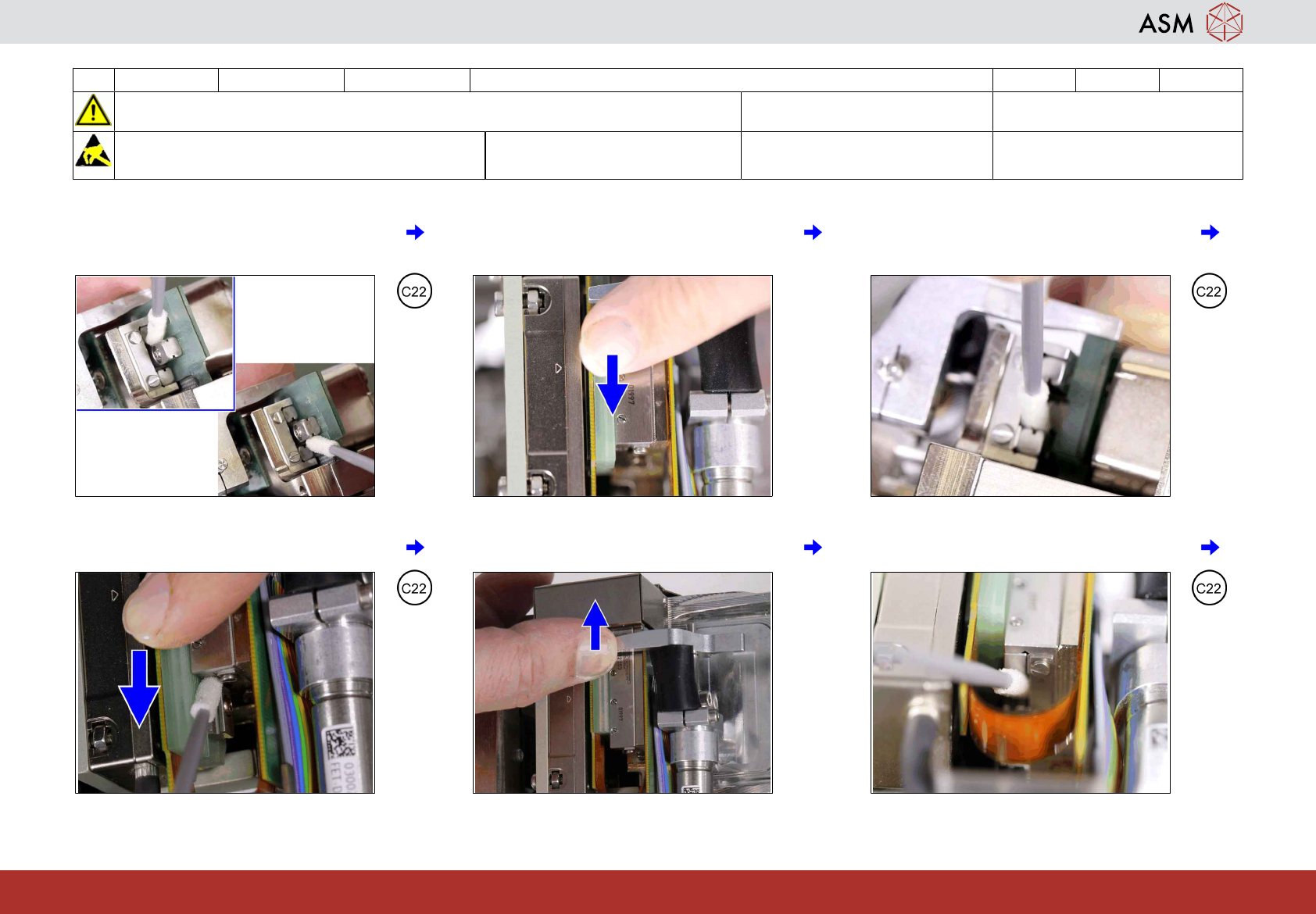

7 Reinigen Sie die Führungsschiene unten
auf beiden Seiten mit einem trockenen
Reinigungsstäbchen.
8 Bewegen Sie die Z-Achse in den Kopf hin-
ein und halten Sie diese dort.
9 Reinigen Sie den Führungswagen unten
auf beiden Seiten mit einem trockenen
Reinigungsstäbchen.
10 Halten Sie die Z-Achse im Kopf und reini-
gen Sie die Führungsschiene oben.
11 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.
12 Reinigen Sie den Führungswagen oben
mit einem trockenen Reinigungsstäbchen.
