5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 4 / 5 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T7, T…
5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 3 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
13 Bewegen Sie die Z-Achse in den Kopf hin-
ein und halten Sie diese dort.
14 Tragen Sie 1 x 4 µl mit einer leichten
Bewegung oben auf die Führungsschiene
auf.
15 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.
16 Tragen Sie 1 x 4 µl mit einer leichten
Bewegung oben auf den Führungswagen
auf.
17 Bewegen Sie die Z-Achse fünfmal nach
oben und unten.
18 Wiederholen Sie Schritt 13 bis 17 noch
einmal.
5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 4 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com

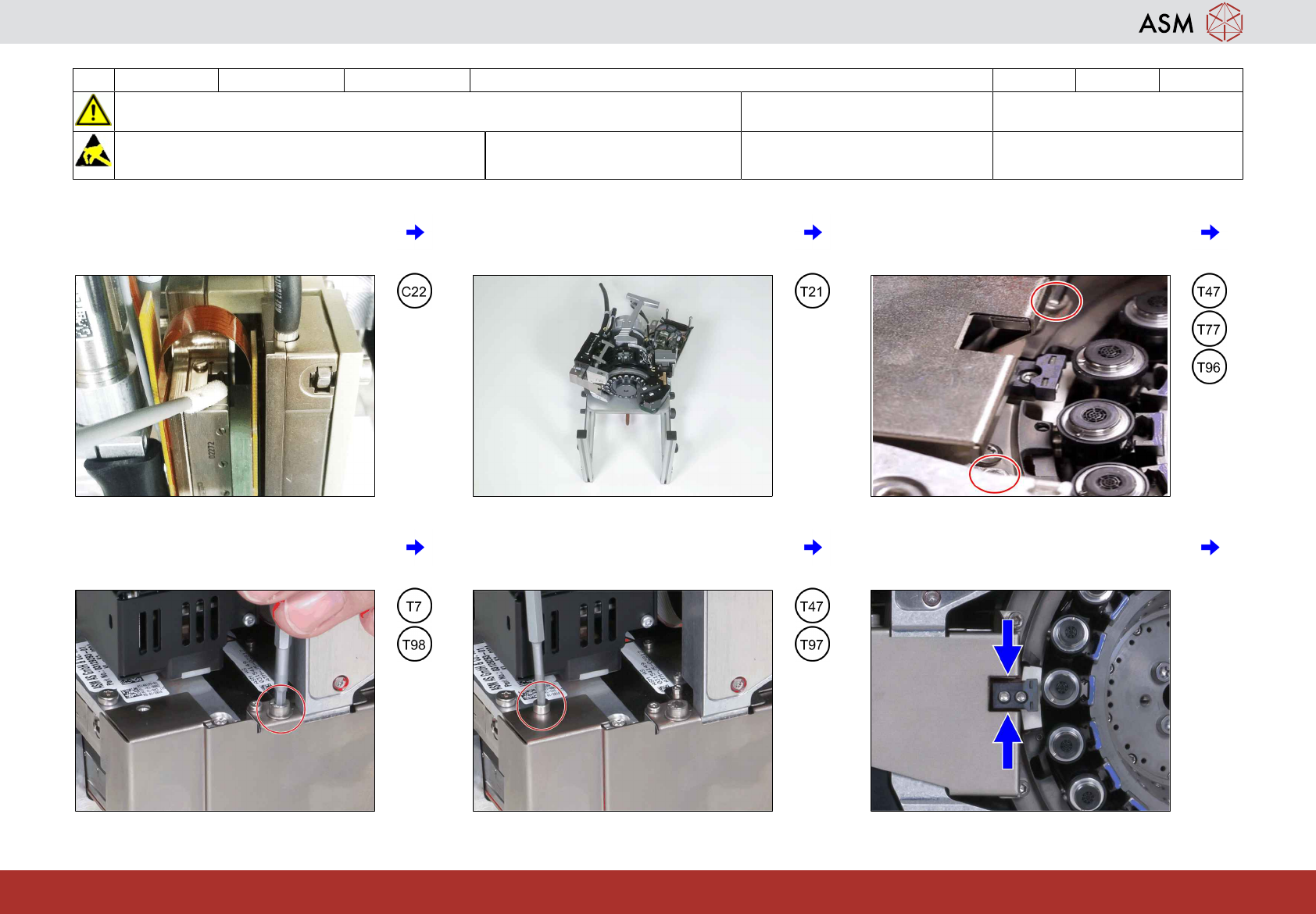

19 Entfernen Sie überschüssiges Fett oben
auf der Z-Achse mit einem trockenen Rei-
nigungsstäbchen.
20 Drehen Sie den Kopf nach oben und legen
Sie den Kopfständer flach auf den Tisch.
21 Richten Sie die Abdeckung an der Z-Achse
aus und ziehen Sie die 2 Schrauben mit
einem Drehmoment von 0,6 Nm an.
22 Ziehen Sie die lange Schraube an der
Seite mit einem Drehmoment von 1,30 Nm
an.
23 Ziehen Sie die kurze Schraube an der
Seite mit einem Drehmoment von 0,9 Nm
an.
24 Prüfen Sie, ob die Z-Achse verfährt, ohne
die Abdeckung zu berühren.
5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 5 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
25 Wenn das nicht OK ist, lockern Sie die 4
Schrauben und fahren Sie mit Schritt 20
fort.
