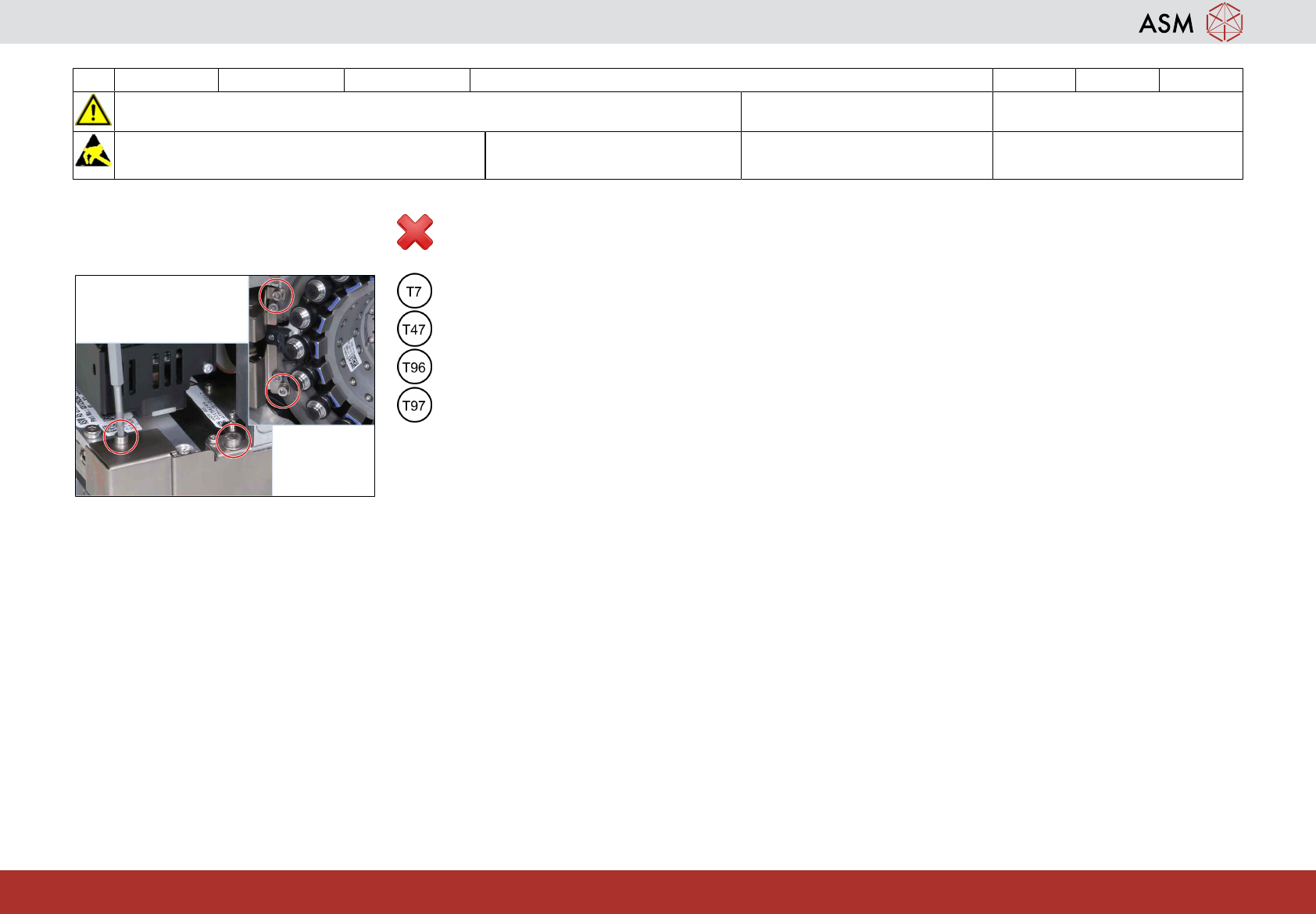

5 3-monatlich C&P20 P2/M3 Linearführung der Z-Achse reinigen / schmieren 6 min 5 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T21-T23, T47, T77, T96-T98
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
25 Wenn das nicht OK ist, lockern Sie die 4
Schrauben und fahren Sie mit Schritt 20
fort.
www.asm-smt.com

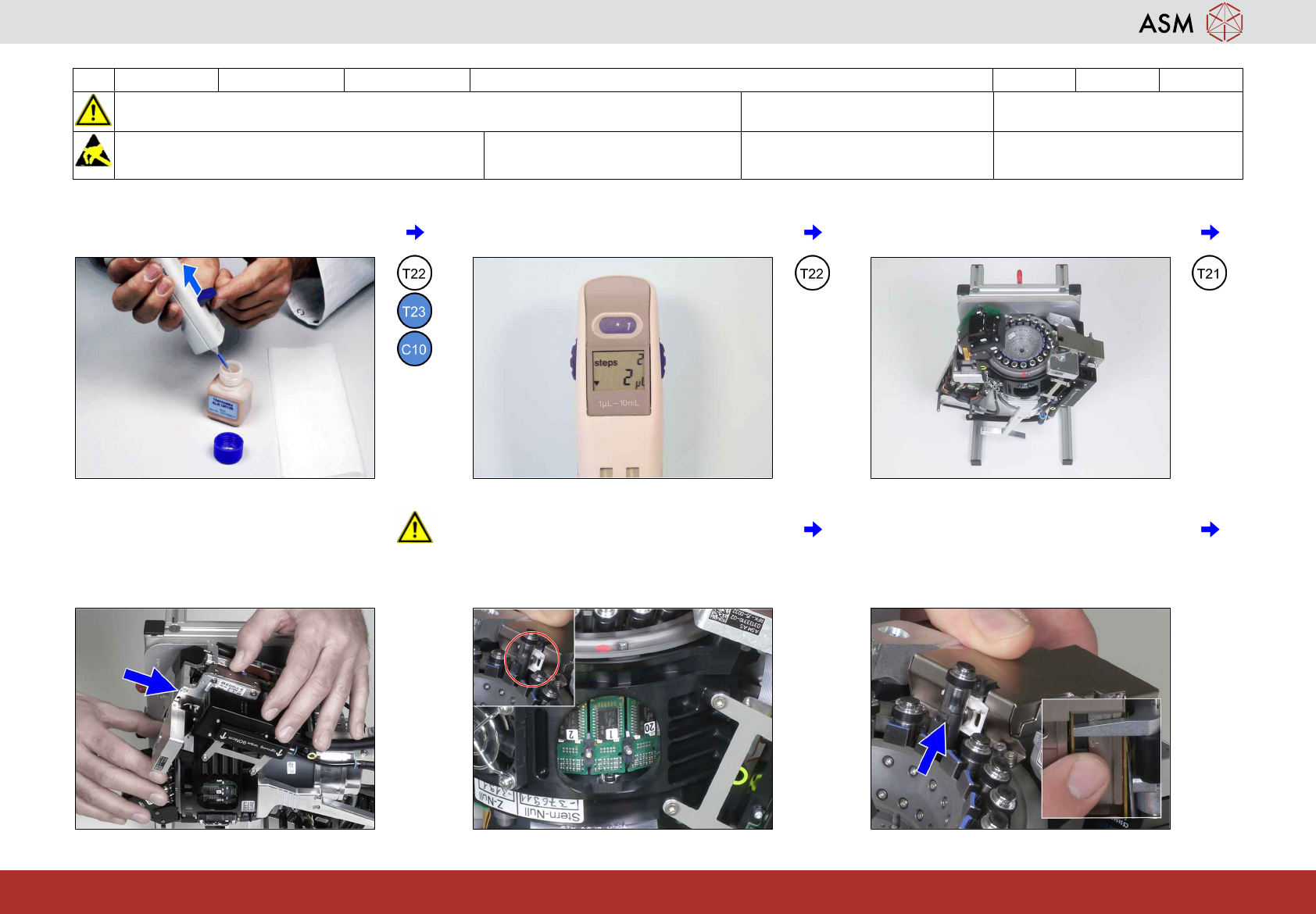

6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 1 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T23
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 2 µl
ein.
3 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Bewegen Sie Segment 1 in das Service-
Fenster und und richten Sie es an der Ser-
vice-Markierung aus, um sicherzustellen,
dass das DP-Lager richtig im Z-Achsenra-
chen sitzt!
6 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.
