6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 2 / 3 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: …
6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 1 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T23
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 2 µl
ein.
3 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Bewegen Sie Segment 1 in das Service-
Fenster und und richten Sie es an der Ser-
vice-Markierung aus, um sicherzustellen,
dass das DP-Lager richtig im Z-Achsenra-
chen sitzt!
6 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.

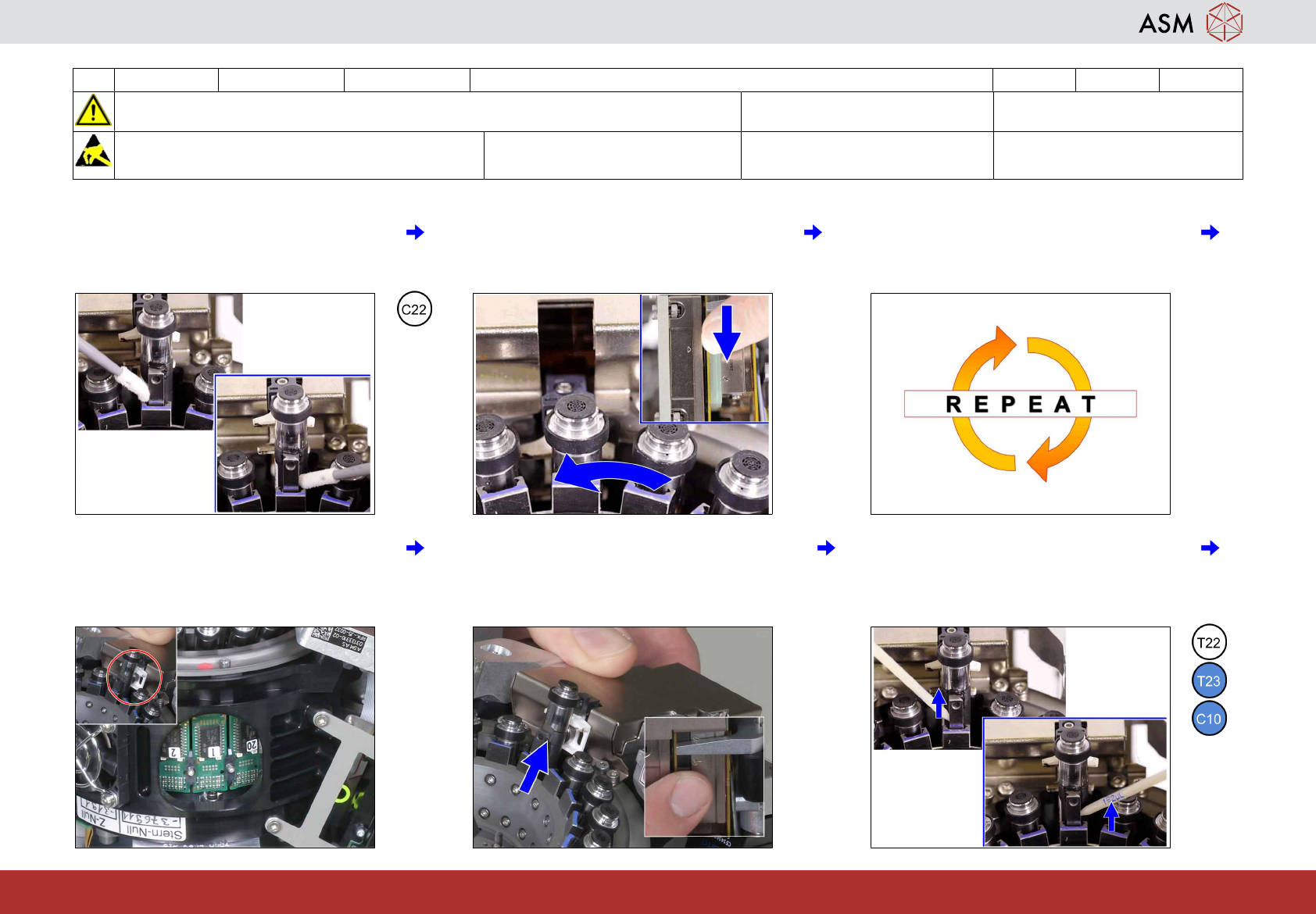

6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 2 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T23
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
7 Reinigen Sie die DP-Linearführung auf
beiden Seiten.
8 Fahren Sie die Z-Achse in den Kopf ein
und drehen Sie den Stern, bis das nächste
Segment an der Service-Markierung aus-
gerichtet ist.
9 Wiederholen Sie Schritt 6 bis 8 für jedes
Segment.
10 Wenn sich Segment 1 wieder im Service-
Fenster befindet, richten Sie es an der
Service-Markierung aus, um sicherzu-
stellen, dass das DP-Lager richtig im Z-
Achsenrachen sitzt!
11 Bewegen Sie die Z-Achse aus dem Kopf
heraus und halten Sie diese dort.
12 Bringen Sie jeweils 1 x 2 µl mit einer leich-
ten Bewegung zur Mitte auf die linke Füh-
rung und auf die rechte Führung auf.
6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 3 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T23
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
13 Bewegen Sie die Z-Achse fünfmal nach
oben und unten.
14 Wiederholen Sie Schritt 11 bis 13 noch
einmal.
15 Fahren Sie die Z-Achse in den Kopf ein
und drehen Sie den Stern, bis das nächste
Segment an der Service-Markierung aus-
gerichtet ist.
16 Wiederholen Sie Schritt 11 bis 15 für jedes
Segment.
17 Wenn Segment 1 wieder im Service-Fens-
ter ist, entfernen Sie mit einem trockenen
Reinigungsstäbchen überschüssiges Fett
an allen Segmentspitzen.
18 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
