6 3-monatlich C&P20 P2/M3 Linearführung des DP-Antriebs reinigen / schmieren 15 min 3 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T23
Verschleißteil: Verbrauchsstoffe:
C10, C22
www.asm-smt.com
13 Bewegen Sie die Z-Achse fünfmal nach
oben und unten.
14 Wiederholen Sie Schritt 11 bis 13 noch
einmal.
15 Fahren Sie die Z-Achse in den Kopf ein
und drehen Sie den Stern, bis das nächste
Segment an der Service-Markierung aus-
gerichtet ist.
16 Wiederholen Sie Schritt 11 bis 15 für jedes
Segment.
17 Wenn Segment 1 wieder im Service-Fens-
ter ist, entfernen Sie mit einem trockenen
Reinigungsstäbchen überschüssiges Fett
an allen Segmentspitzen.
18 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
www.asm-smt.com

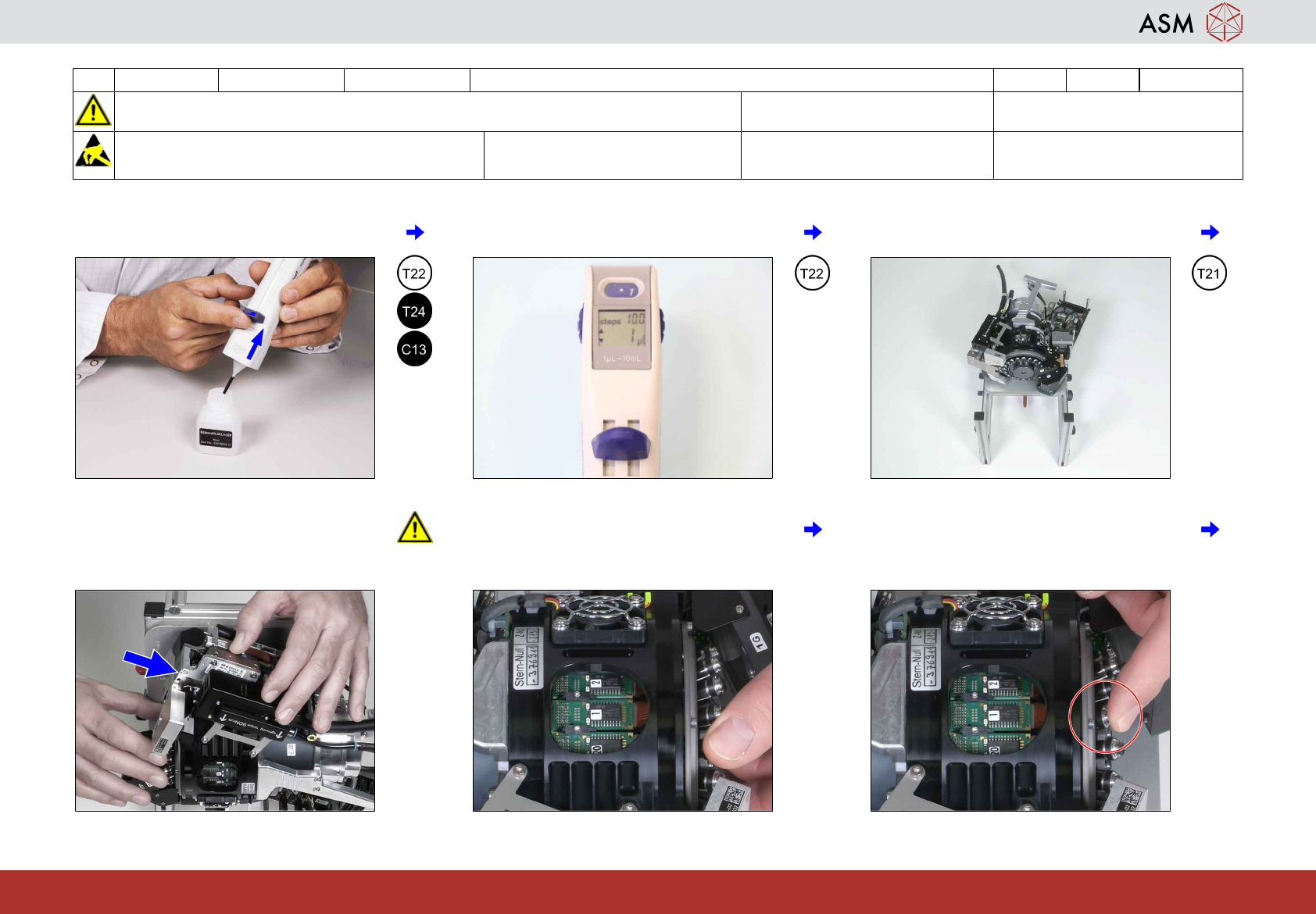

7 3-monatlich C&P20 P2/M3 DP-Antriebslager reinigen / schmieren 4 min 1 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T24
Verschleißteil: Verbrauchsstoffe:
C13, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 1 µl
ein.
3 Drehen Sie den Kopf nach oben und legen
Sie den Kopfständer flach auf den Tisch.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Drehen Sie den Stern, bis Segment 1 im
Service-Fenster ist.
6 Schieben Sie das Segment ein und halten
Sie es dort.
