7 3-monatlich C&P20 P2/M3 DP-Antriebslager reinigen / schmieren 4 min 3 / 3 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T21, T22, T24 …
7 3-monatlich C&P20 P2/M3 DP-Antriebslager reinigen / schmieren 4 min 2 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T24
Verschleißteil: Verbrauchsstoffe:
C13, C22
www.asm-smt.com
7 Reinigen Sie das Antriebslager und lassen
Sie das Segment los.
8 Drehen Sie den Stern zum nächsten Seg-
ment.
9 Wiederholen Sie Schritt 6 bis 8 für jedes
Segment.
10 Drehen Sie den Stern, bis Segment 1 im
Service-Fenster ist.
11 Schieben Sie das Segment ein und halten
Sie es dort.
12 Tragen Sie 1 x 1 µl in den Spalt des
Lagers auf.

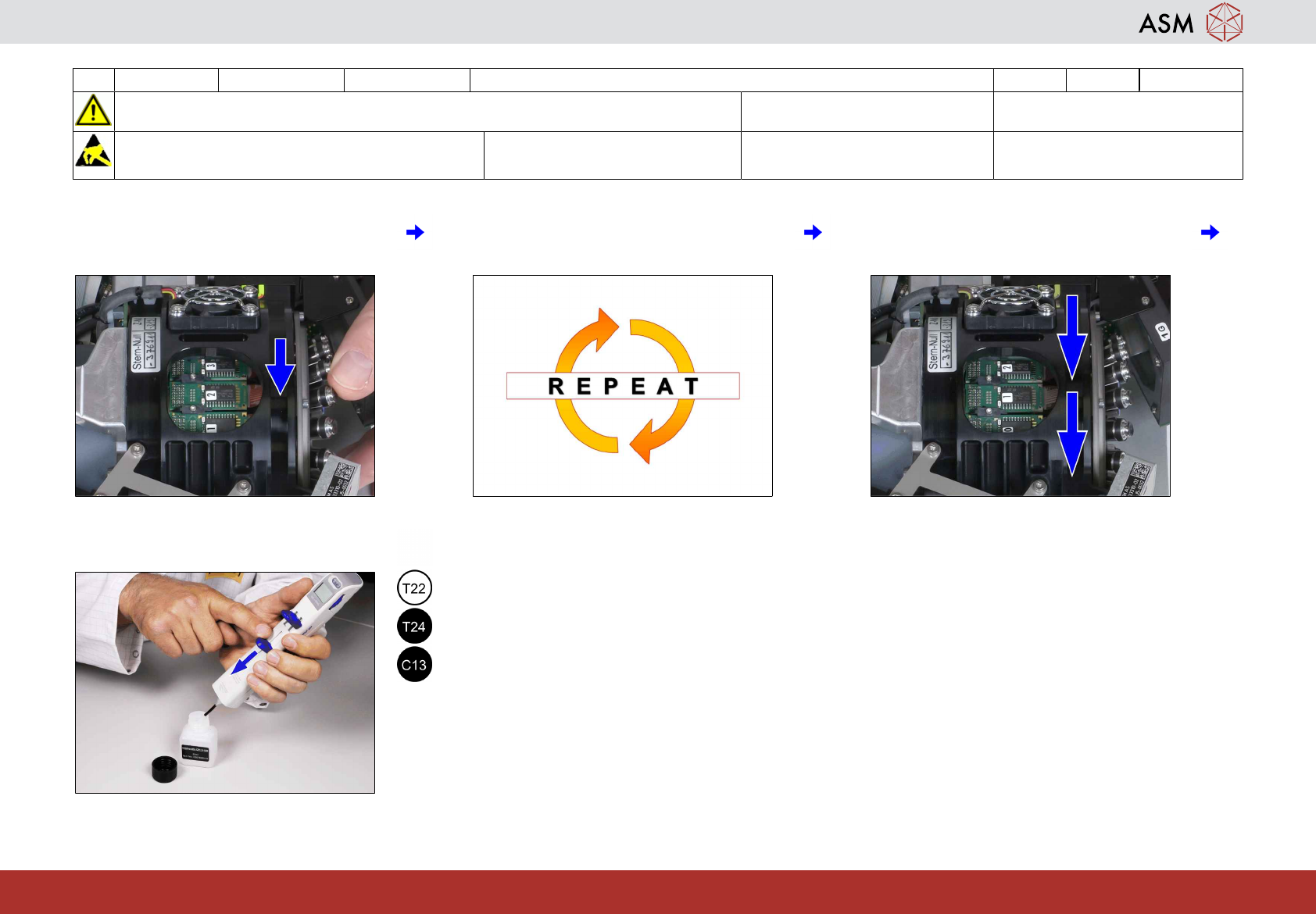

7 3-monatlich C&P20 P2/M3 DP-Antriebslager reinigen / schmieren 4 min 3 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T24
Verschleißteil: Verbrauchsstoffe:
C13, C22
www.asm-smt.com
13 Drehen Sie den Stern zum nächsten Seg-
ment.
14 Wiederholen Sie Schritt 11 bis 13 für jedes
Segment.
15 Wenn Segment 1 wieder im Service-Fens-
ter ist, drehen Sie den Stern um 3 volle
Umdrehungen, um das Öl zu verteilen.
16 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
