7 3-monatlich C&P20 P2/M3 DP-Antriebslager reinigen / schmieren 4 min 3 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T24
Verschleißteil: Verbrauchsstoffe:
C13, C22
www.asm-smt.com
13 Drehen Sie den Stern zum nächsten Seg-
ment.
14 Wiederholen Sie Schritt 11 bis 13 für jedes
Segment.
15 Wenn Segment 1 wieder im Service-Fens-
ter ist, drehen Sie den Stern um 3 volle
Umdrehungen, um das Öl zu verteilen.
16 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
www.asm-smt.com

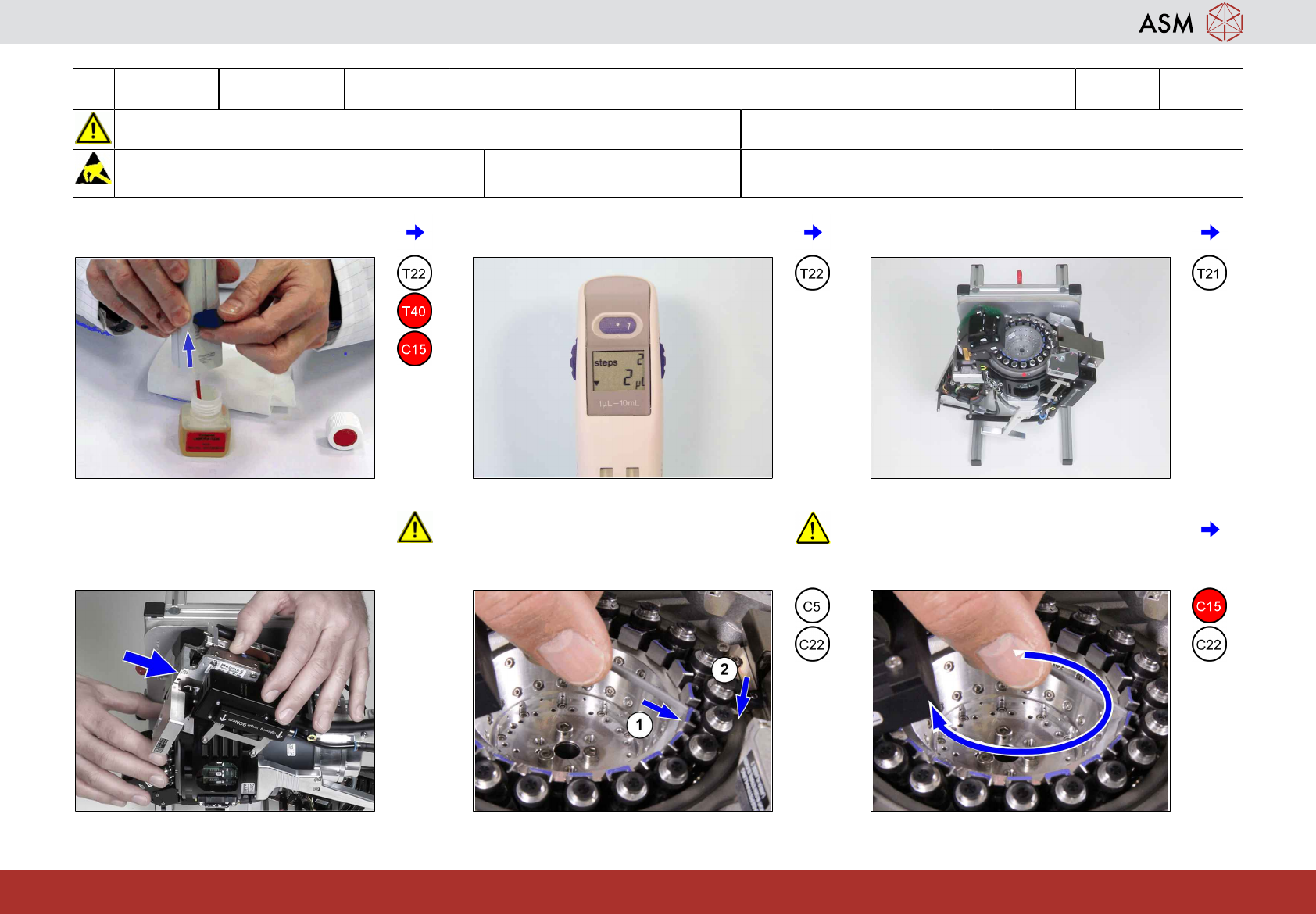

8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 1 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 2 µl
ein.
3 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Führen Sie ein neues, leicht angefeuchte-
tes Reinigungsstäbchen zwischen 2 Seg-
mente (1) ein, so dass es den Laufring (2)
berührt.
6 Drehen Sie den Stern, wie im Bild gezeigt,
eine volle Umdrehung weiter, so dass das
Reinigungsstäbchen über den gesamten
Laufring gezogen wird.
