8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke reinigen 6 min 1 / 5 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlin…
www.asm-smt.com
8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 1 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com
1 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
2 Drehen Sie das Rad und stellen Sie 2 µl
ein.
3 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach unten.
4 Stellen Sie sicher, dass die Z-Achse in
den Kopf geschoben ist, bevor Sie den
Stern drehen, andernfalls kann der Z-Ach-
senrachen beschädigt werden.
5 Führen Sie ein neues, leicht angefeuchte-
tes Reinigungsstäbchen zwischen 2 Seg-
mente (1) ein, so dass es den Laufring (2)
berührt.
6 Drehen Sie den Stern, wie im Bild gezeigt,
eine volle Umdrehung weiter, so dass das
Reinigungsstäbchen über den gesamten
Laufring gezogen wird.
8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 2 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com

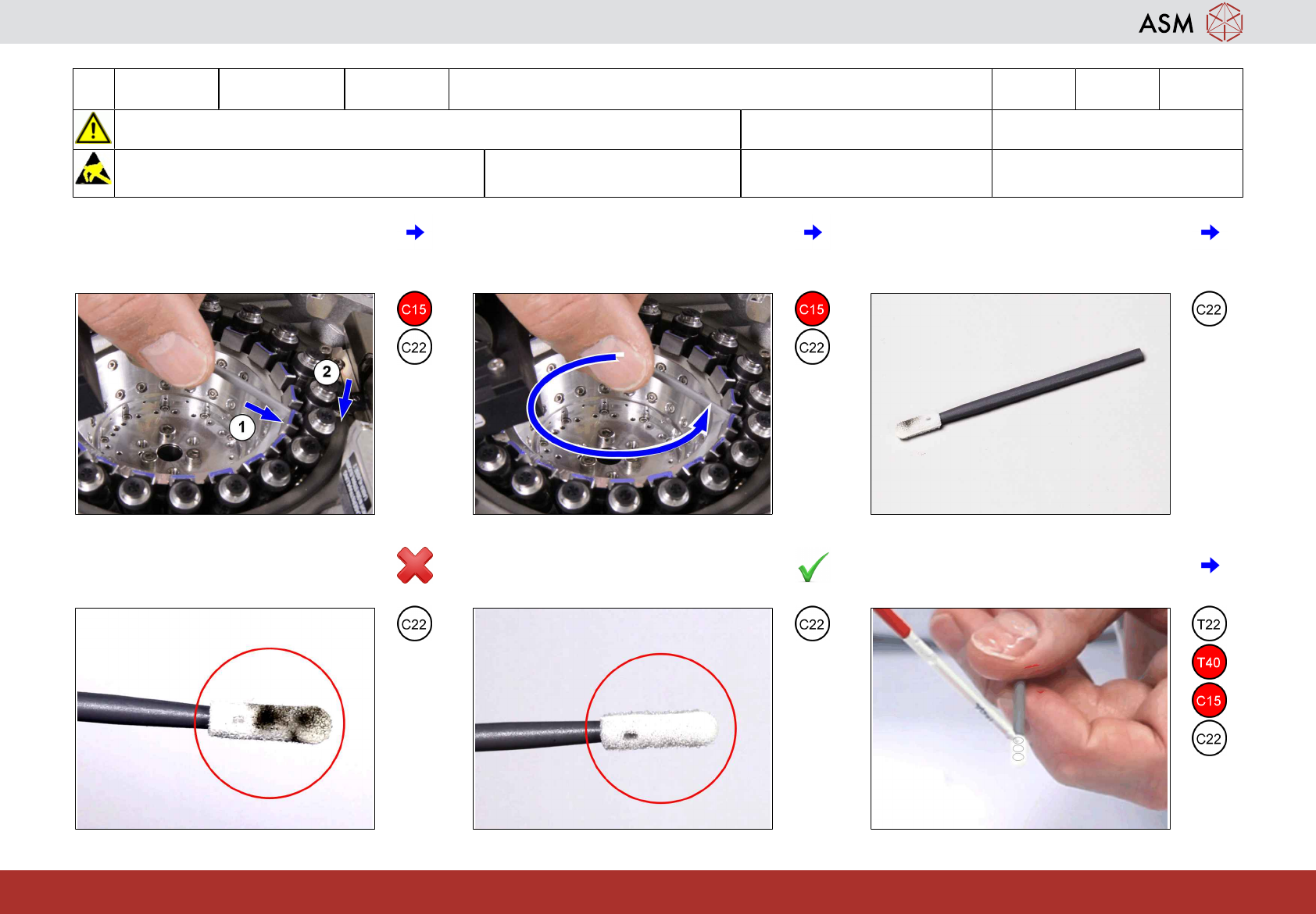

7 Drehen Sie das Reinigungsstäbchen um
180° und führen Sie es wieder zwischen 2
Segmente ein, so dass die Spitze den
Laufring berührt.
8 Drehen Sie den Stern, wie im Bild gezeigt,
eine volle Umdrehung weiter, so dass das
Reinigungsstäbchen über den gesamten
Laufring gezogen wird.
9 Prüfen Sie das Reinigungsstäbchen auf
Verunreinigung.
10 Wenn das nicht OK ist, wiederholen Sie
Schritt 5 bis 9.
11 Wenn das OK ist, fahren Sie fort mit dem
nächsten Schritt.
12 Tragen Sie oben auf beiden Seiten des
neuen Reinigungsstäbchens 3 x 2 µl
Schmiermittel auf.
