8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke reinigen 6 min 4 / 5 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlin…
8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 3 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com

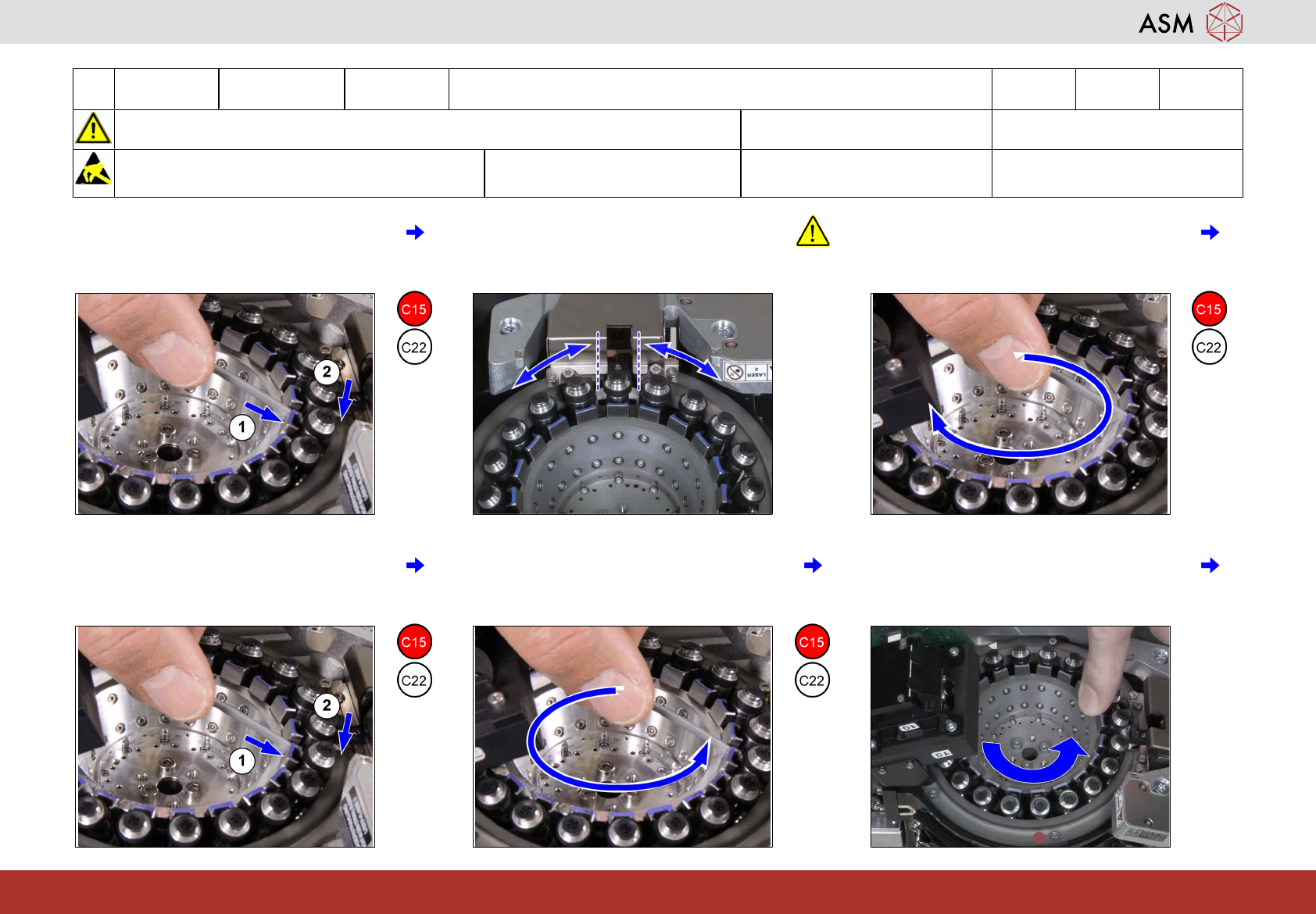

13 Führen Sie das Reinigungsstäbchen mit
dem Schmiermittel zwischen 2 Segmen-
te (1), ein so dass die Spitze den
Laufring (2) berührt.
14 Schmieren Sie den Laufring, ohne das
Reinigungsstäbchen durch den Z-Achsen-
rachen zu bewegen.
15 Drehen Sie den Stern, wie im Bild gezeigt,
eine volle Umdrehung weiter, so dass das
Reinigungsstäbchen über den gesamten
Laufring gezogen wird.
16 Drehen Sie das Reinigungsstäbchen um
180° und führen Sie es wieder zwischen 2
Segmente ein, so dass die Spitze den
Laufring berührt.
17 Drehen Sie den Stern, wie im Bild gezeigt,
eine volle Umdrehung weiter, so dass das
Reinigungsstäbchen über den gesamten
Laufring gezogen wird.
18 Drehen Sie den Stern fünf volle Umdre-
hungen, um das Öl gleichmäßig auf dem
Laufring zu verteilen.
8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 4 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com
19 Bewegen Sie den Stern, bis ein Segment
im Z-Achsenrachen ist.
20 Fahren Sie die Z-Achse aus dem Kopf und
bewegen Sie den Stern vorsichtig auf die
Seite, bis sich das Lager an der Kante des
Z-Achsenrachens befindet.
21 Reinigen Sie den Z-Achsenrachen in obe-
rer und unterer Position mit einem leicht
angefeuchteten Reinigungsstäbchen.
22 Reinigen Sie die Lichtschranke der Z-
Achse mit einem leicht angefeuchteten
Reinigungsstäbchen.
23 Bewegen Sie den Stern vorsichtig zurück
(1), bis das DP-Lager wieder im Rachen
ist und fahren Sie die Z-Achse (2) ein.
24 Entfernen Sie den schwarzen Gum-
mischlauch.
8 3-monatlich C&P20 P2/M3 Laufring reinigen / schmieren und Z-Achsenrachen und Lichtschranke
reinigen
6 min 5 / 5
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T22, T40, T41
Verschleißteil: Verbrauchsstoffe:
C5, C15, C22
www.asm-smt.com

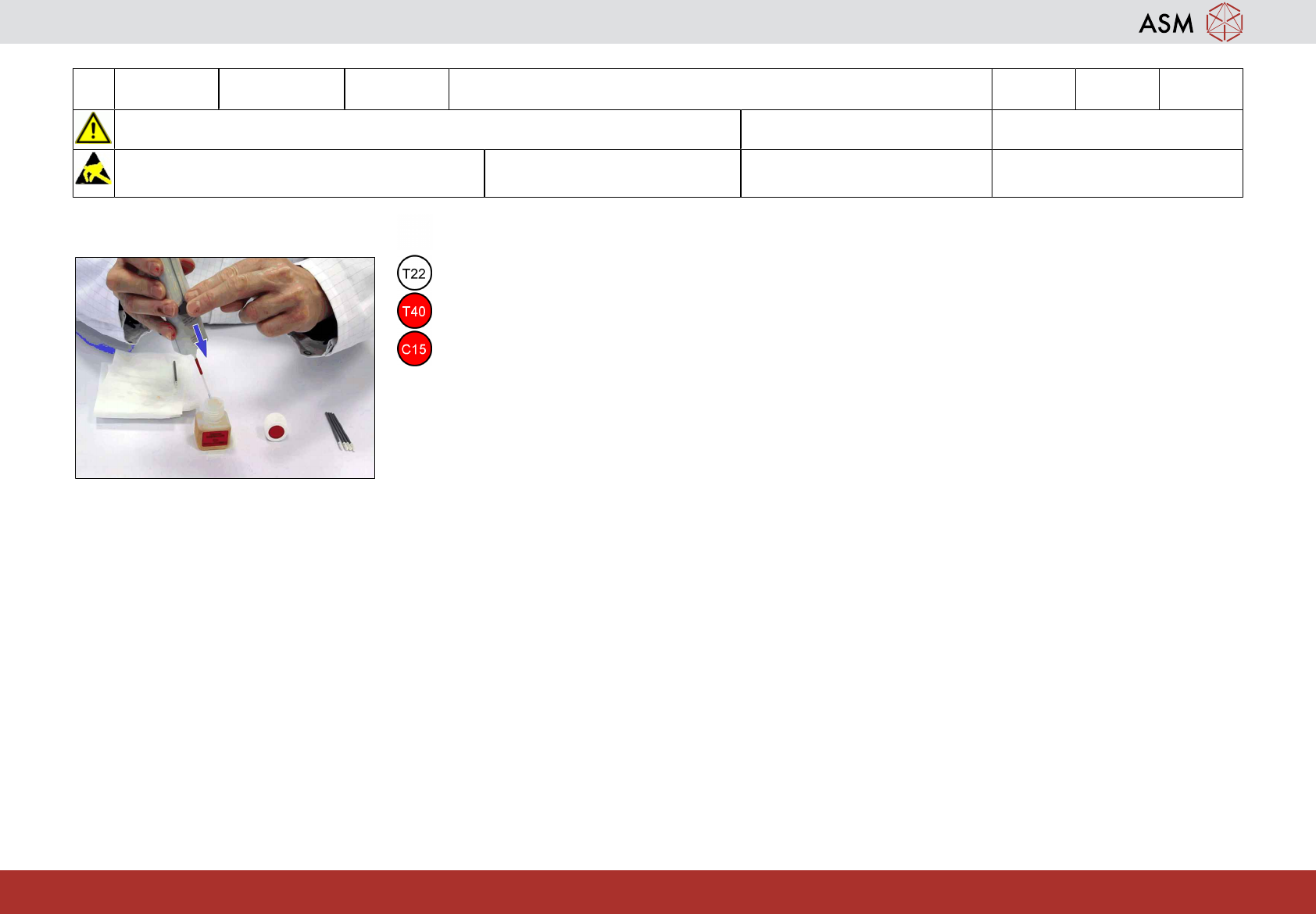

25 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
