10 3-monatlich C&P20 P2/M3 Filterscheiben ersetzen 5 min 2 / 2 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T21, T66 Verschleißteil: W8…

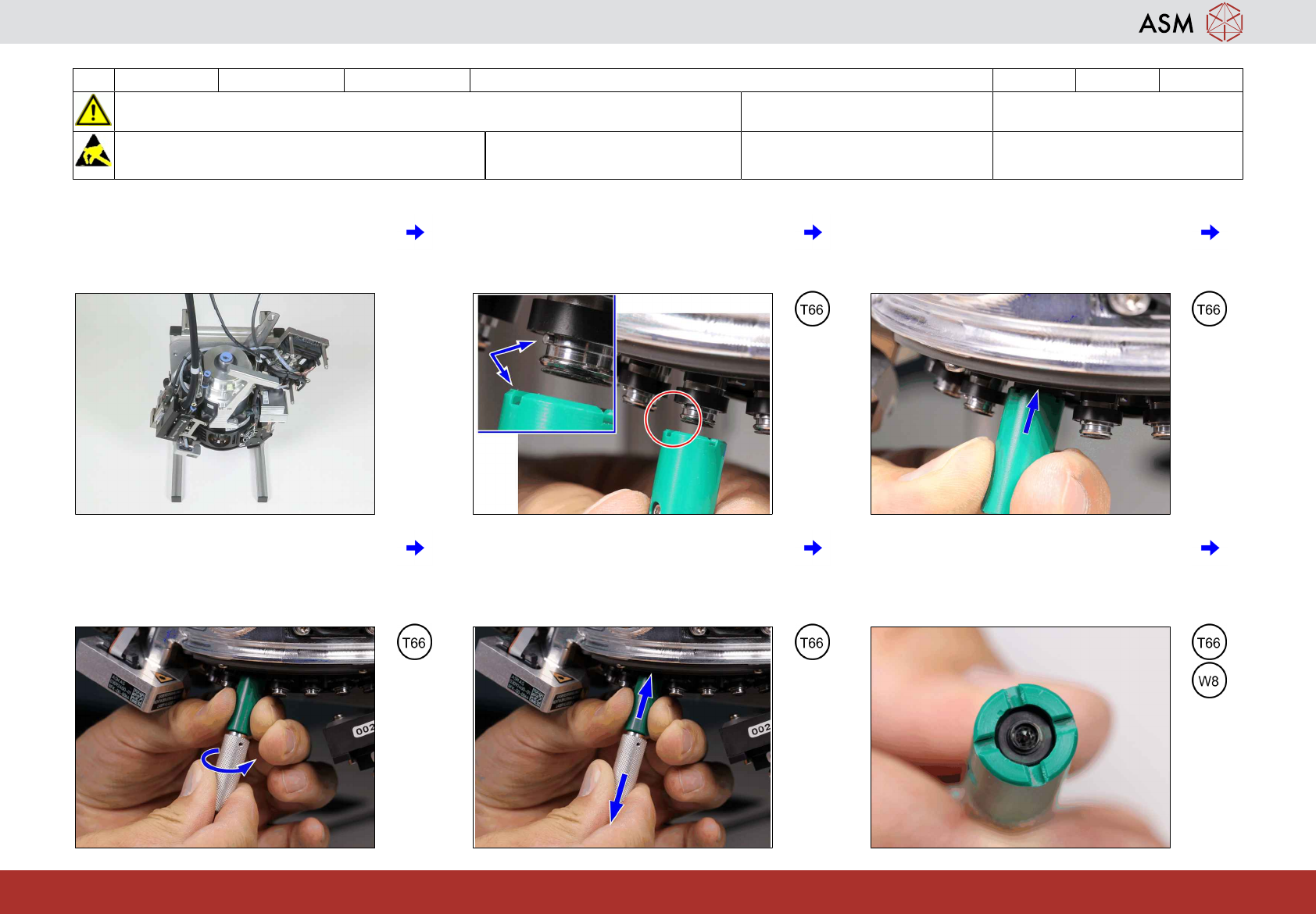

10 3-monatlich C&P20 P2/M3 Filterscheiben ersetzen 5 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T66
Verschleißteil:
W8
Verbrauchsstoffe:
www.asm-smt.com
1 Stellen Sie den Kopfständer senkrecht
und drehen Sie den Kopf nach oben.
2 Setzen Sie das Entnahmewerkzeug auf
die Pipettenschnittstelle, so dass der Stift
in einer der vier Kerben sitzt.
3 Drücken Sie die Führungspinole gegen
den DP-Antrieb, bis die Segmentfeder
maximal komprimiert ist und halten Sie
diese dort.
4 Drehen Sie den Griff im Uhrzeigersinn und
drücken Sie ihn dabei auf die Filterschei-
be, bis diese komplett aufgenommen ist,
dann drehen Sie eine weitere Vierteldre-
hung.
5 Drücken Sie die Führungspinole gegen
den DP-Antrieb, ziehen Sie dabei den Griff
zurück, um die Filterscheibe vom Segment
zu entfernen.
6 Halten Sie die Führungspinole und ziehen
Sie den Griff nach unten, um die Filter-
scheibe zu entfernen.

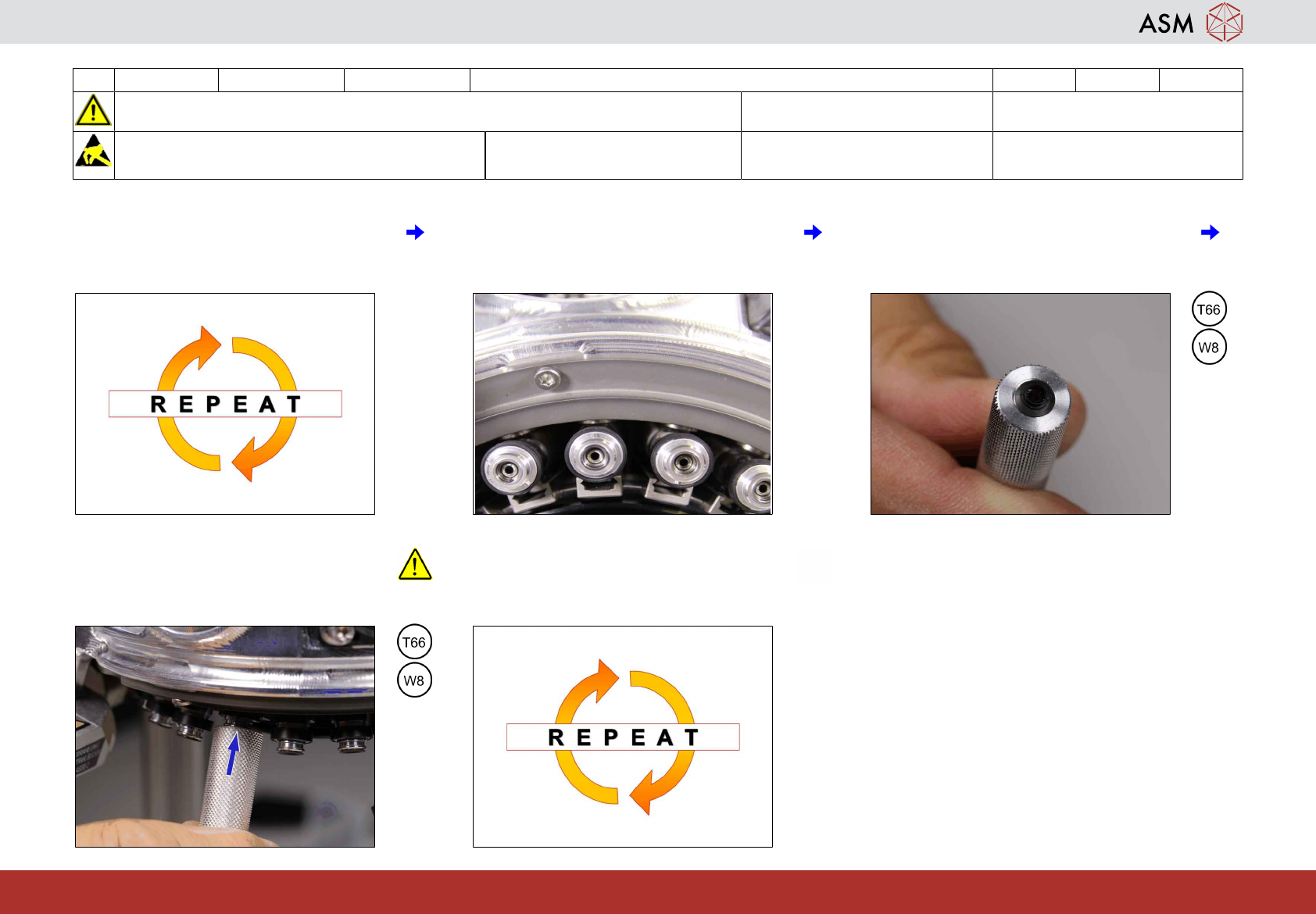

10 3-monatlich C&P20 P2/M3 Filterscheiben ersetzen 5 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T66
Verschleißteil:
W8
Verbrauchsstoffe:
www.asm-smt.com
7 Wiederholen Sie Schritt 2 bis 6 für jedes
Segment.
8 Stellen Sie sicher, dass alle Filterscheiben
komplett entfernt sind. Wenn nicht, entfer-
nen Sie diese vorsichtig mit einer spitzen
Pinzette.
9 Setzen Sie die neue Filterscheibe in den
Griff des Werkzeugs ein.
10 Drücken Sie die Filterscheibe mittig auf
den DP-Antrieb, bis sie spürbar einrastet.
Achten Sie auf den korrekten Sitz der Fil-
terscheibe.
11 Wiederholen Sie Schritt 9 bis 10 für alle
Segmente.

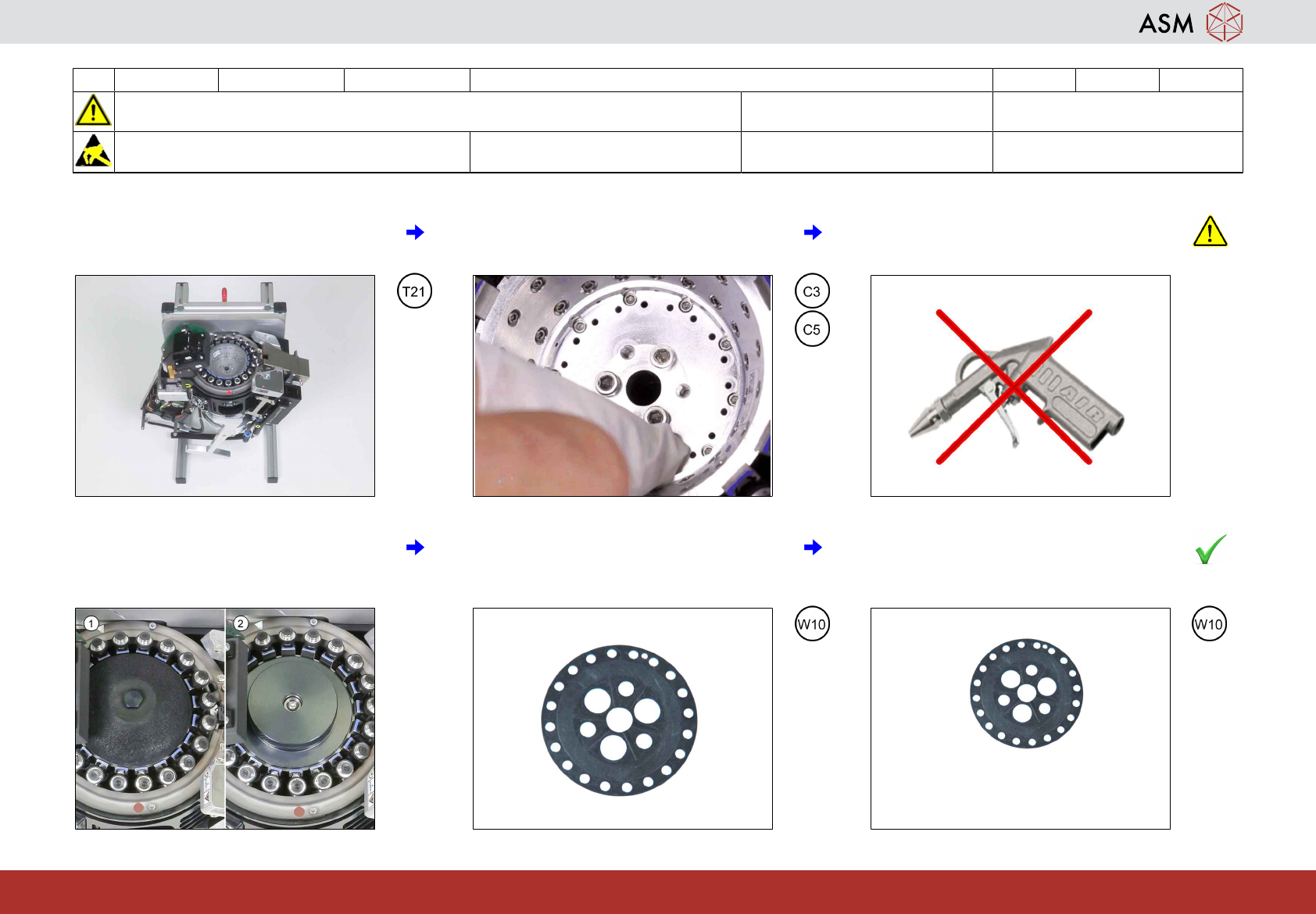

11 3-monatlich C&P20 P2/M3 Haltekreis / Blendenring montieren 8 min 1 / 4
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T21, T44, T78
Verschleißteil:
W10, W18
Verbrauchsstoffe:
C3, C5, C11, C22
www.asm-smt.com
1 Drehen Sie den Kopf nach unten. 2 Reinigen Sie den Sitz des Haltekreises /
Blendenrings.
3 Reinigen Sie den Sitz niemals mit Blasluft,
da sich die Schläuche des DP-Antriebs
lösen könnten.
4 Zum Montieren des Haltekreises (1) fah-
ren Sie fort mit dem nächsten Schritt. Für
den Blendenring fahren Sie fort mit Schritt
16.
5 Prüfen Sie die Dichtung auf Schmutz und
Schäden.
6 Wenn das OK ist, fahren Sie fort mit
Schritt 8.
