14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 1 / 2 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T7, T8, …
www.asm-smt.com

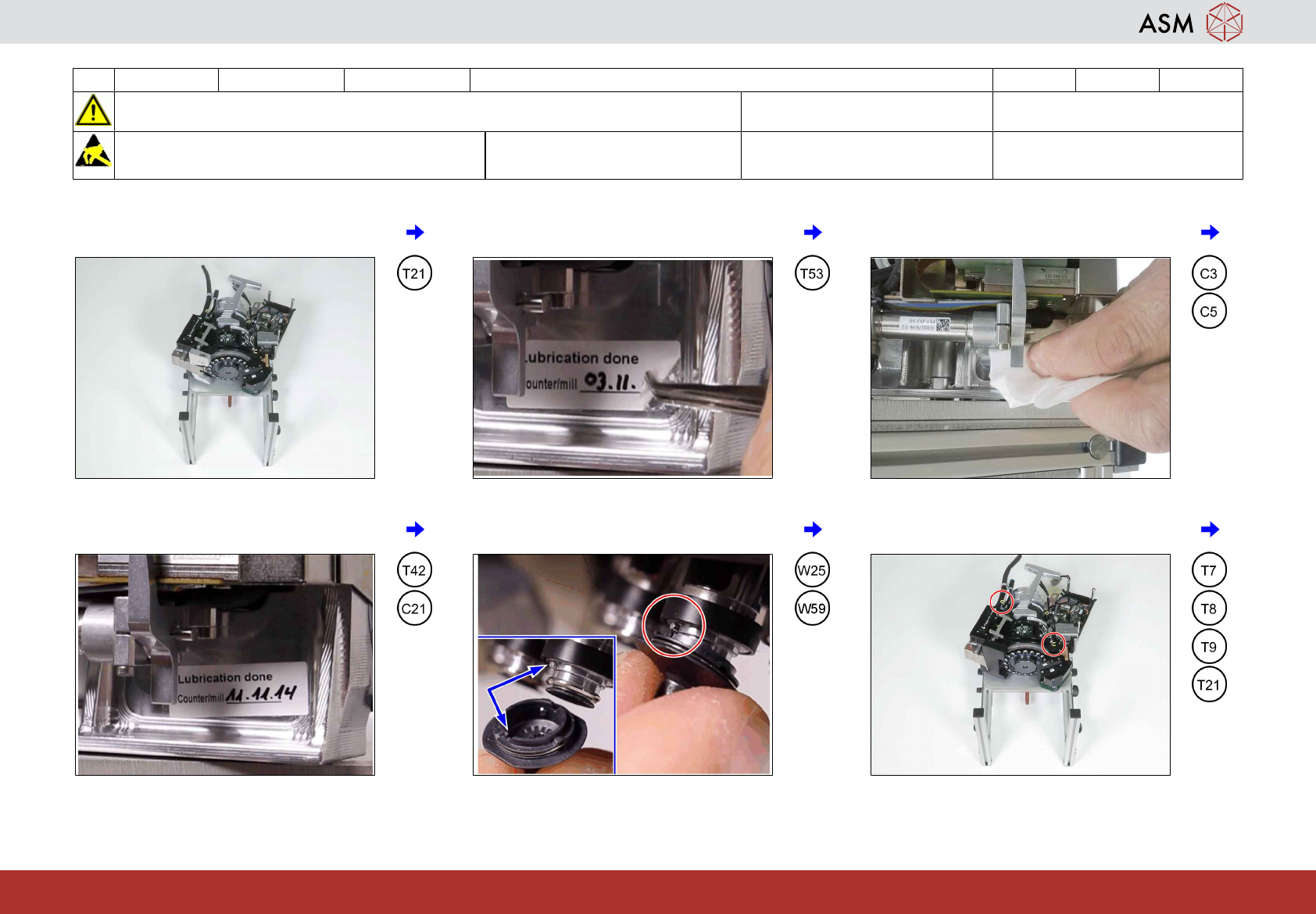

14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T21, T42, T53, T94
Verschleißteil:
W25, W59
Verbrauchsstoffe:
C3, C5, C21
www.asm-smt.com
1 Legen Sie den Kopfständer flach auf den
Tisch.
2 Entfernen Sie den Instandhaltungs-Aufkle-
ber
3 Reinigen Sie den Bereich des Aufklebers
4 Kleben Sie den Aufkleber mit dem aktu-
ellen Datum auf
5 Stecken Sie die Kalibrierpipetten auf jedes
Segment.
6 Lösen Sie die beiden Schrauben und neh-
men Sie den Kopf vom Kopfständer.

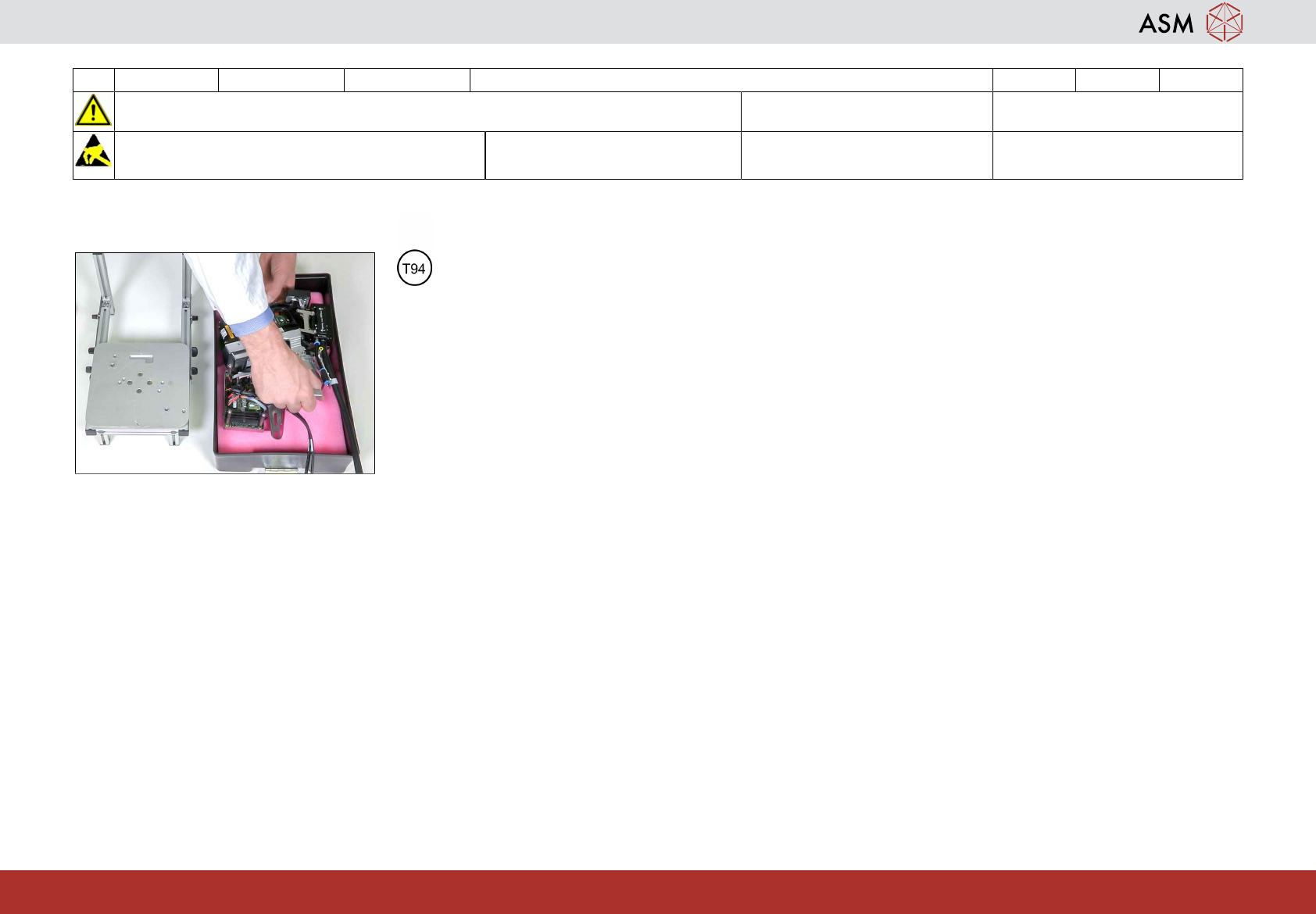

14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T21, T42, T53, T94
Verschleißteil:
W25, W59
Verbrauchsstoffe:
C3, C5, C21
www.asm-smt.com
7 Setzen Sie den Kopf in die Transportbox.
