14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 2 / 2 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T7, T8, …
14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T21, T42, T53, T94
Verschleißteil:
W25, W59
Verbrauchsstoffe:
C3, C5, C21
www.asm-smt.com
1 Legen Sie den Kopfständer flach auf den
Tisch.
2 Entfernen Sie den Instandhaltungs-Aufkle-
ber
3 Reinigen Sie den Bereich des Aufklebers
4 Kleben Sie den Aufkleber mit dem aktu-
ellen Datum auf
5 Stecken Sie die Kalibrierpipetten auf jedes
Segment.
6 Lösen Sie die beiden Schrauben und neh-
men Sie den Kopf vom Kopfständer.
14 3-monatlich C&P20 P2/M3 Kopf Instandhaltung des Kopfes abschließen 1 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T21, T42, T53, T94
Verschleißteil:
W25, W59
Verbrauchsstoffe:
C3, C5, C21
www.asm-smt.com
7 Setzen Sie den Kopf in die Transportbox.

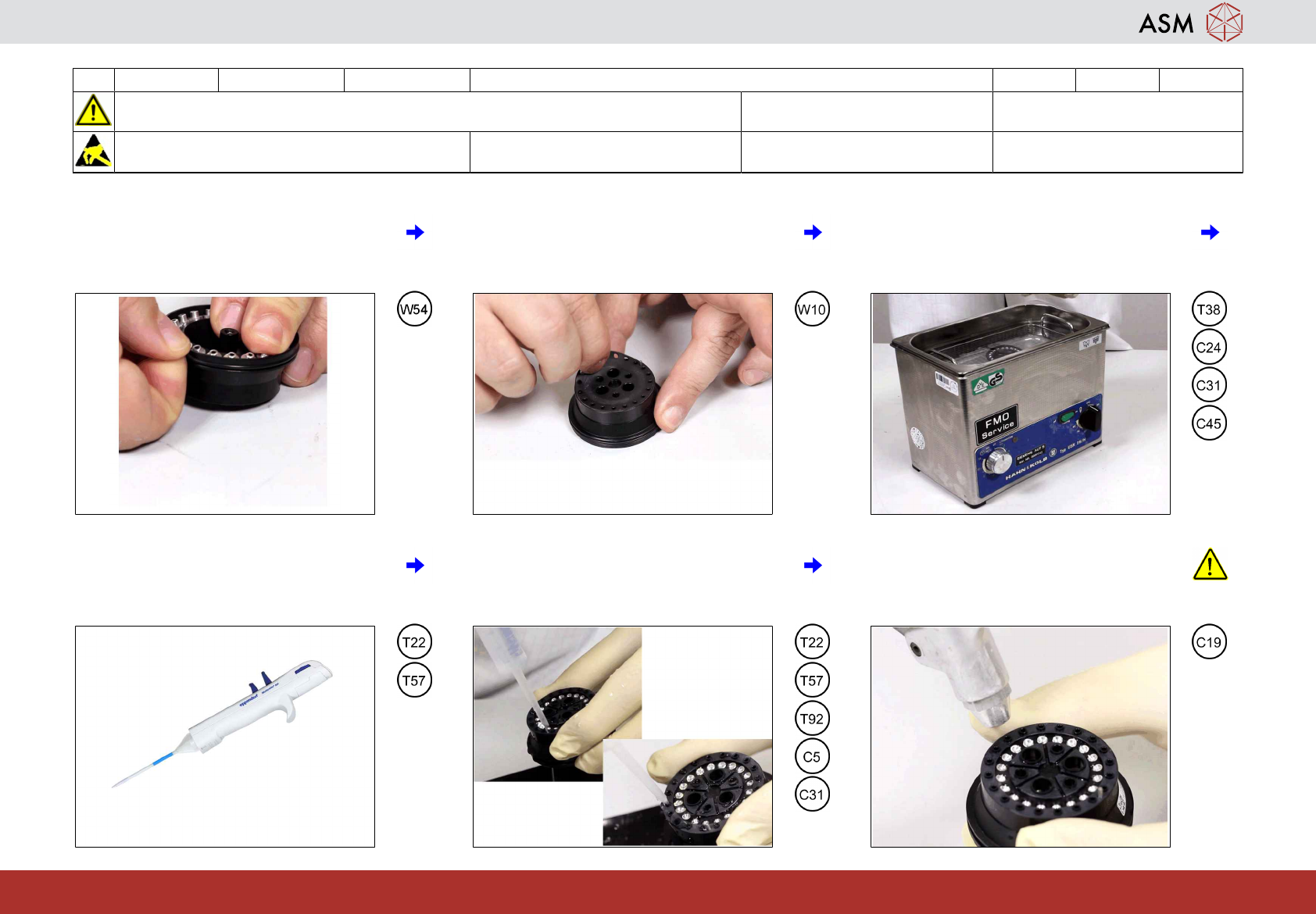

15 3-monatlich C&P20 P2/M3 Anhang: Haltekreis instand halten 35 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T38, T57, T92
Verschleißteil:
W10, W54
Verbrauchsstoffe:
C5, C19, C24, C31, C45
www.asm-smt.com
1 Entfernen Sie den O-Ring vom Haltekreis. 2 Entfernen Sie die Dichtung vom Halte-
kreis.
3 Legen Sie den Haltekreis in das Ultra-
schallbad. Reinigungsflüssigkeit = 5% C24
und 95% C45, Temp = 50°C, Dauer = 30
min.
4 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
5 Nach Abschluss spülen Sie den Haltekreis
beginnend mit den inneren Venturiöffnun-
gen.
6 Trocknen Sie die Venturiöffnungen des
Haltekreises. Hinweis: Halten Sie einen
Abstand ein und stoßen Sie nicht an den
Indexstift.
