16 3-monatlich C&P20 P2/M3 Anhang: Blendenring instand halten 35 min 1 / 2 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T22, T53, T57, …
15 3-monatlich C&P20 P2/M3 Anhang: Haltekreis instand halten 35 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T38, T57, T92
Verschleißteil:
W10, W54
Verbrauchsstoffe:
C5, C19, C24, C31, C45
www.asm-smt.com

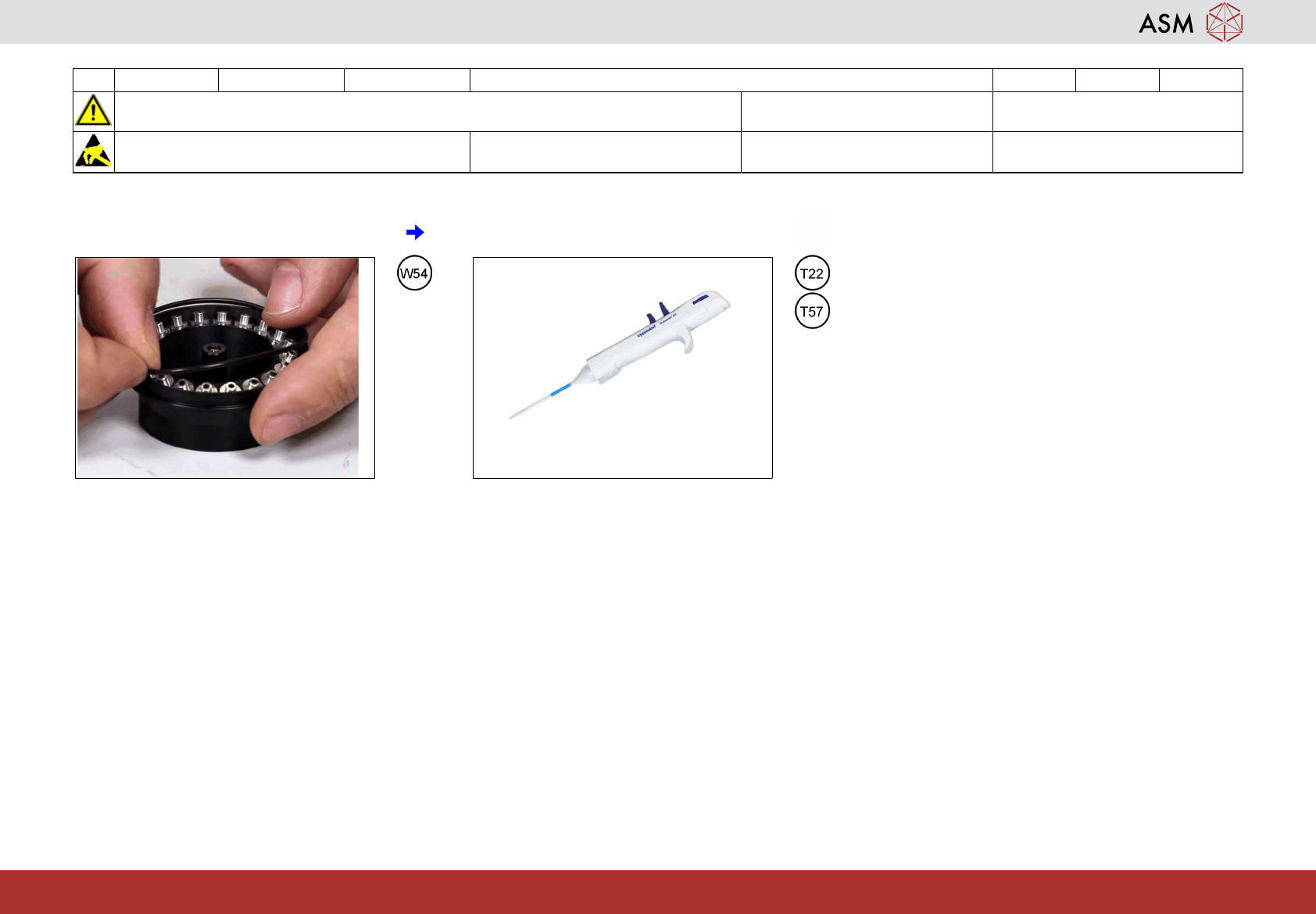

7 Setzen Sie den O-Ring in den Haltekreis
ein.
8 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
16 3-monatlich C&P20 P2/M3 Anhang: Blendenring instand halten 35 min 1 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T53, T57, T92
Verschleißteil:
W14, W27
Verbrauchsstoffe:
C5, C11, C19, C31
www.asm-smt.com
1 Entfernen Sie den O-Ring vom Blenden-
ring.
2 Entfernen Sie die Dichtung vom Blenden-
ring.
3 Legen Sie den Blendenring für ca. 30 min
in ein Glas mit Isopropanol.
4 Bereiten Sie die Multipette vor. Siehe An-
hang "Multipette vorbereiten".
5 Nach Abschluss spülen Sie den Blenden-
ring beginnend mit den inneren Öffnun-
gen.
6 Trocknen Sie die Öffnungen des Blenden-
rings. Hinweis: Achten Sie darauf, nicht an
den Indexstift zu stoßen.
16 3-monatlich C&P20 P2/M3 Anhang: Blendenring instand halten 35 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T53, T57, T92
Verschleißteil:
W14, W27
Verbrauchsstoffe:
C5, C11, C19, C31
www.asm-smt.com

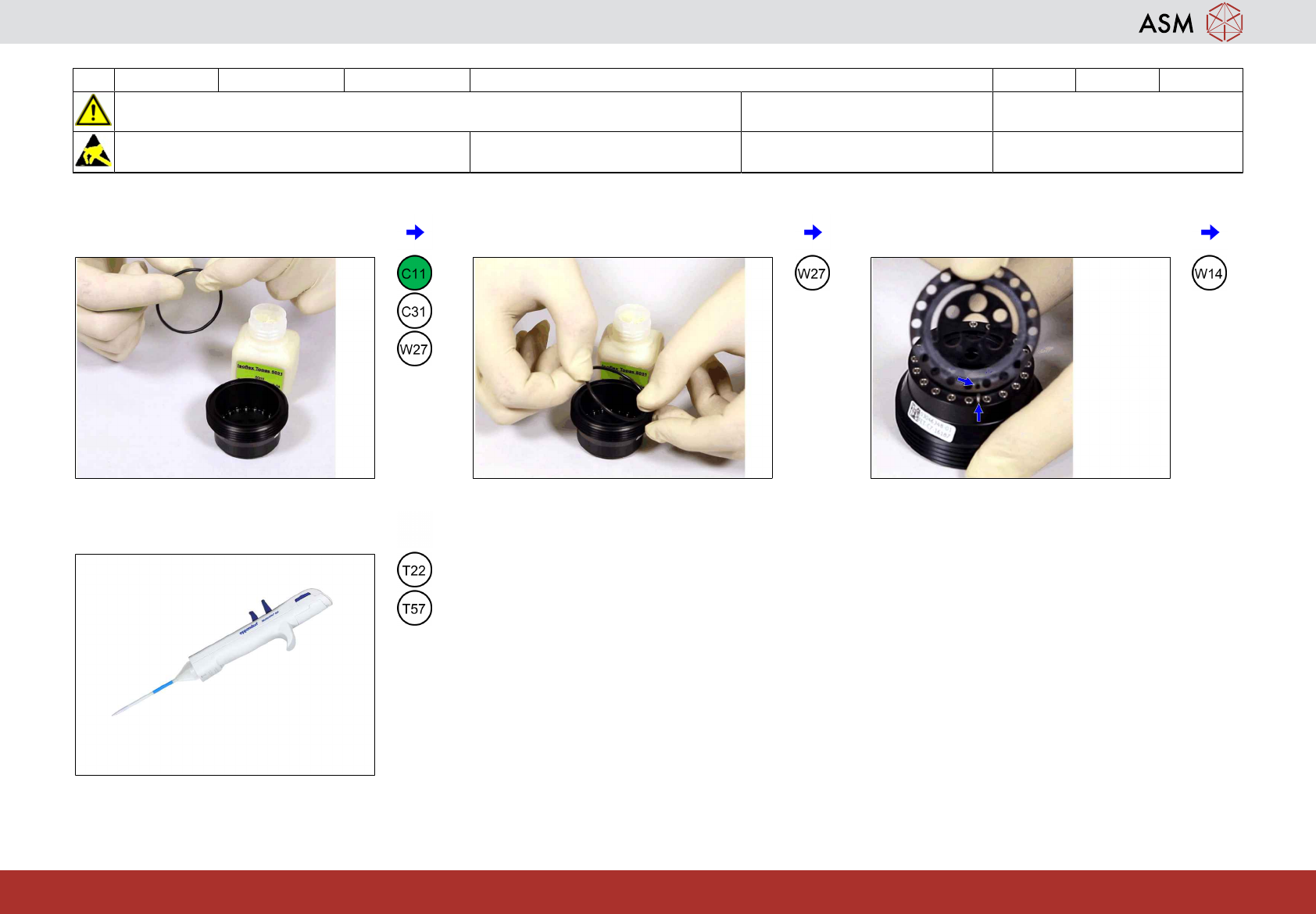

7 Schmieren Sie den O-Ring 8 Setzen Sie den O-Ring in den Blendenring
ein.
9 Setzen Sie die Dichtung korrekt in den ge-
reinigten Blendenring ein.
10 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".
