17 3-monatlich C&P20 P2/M3 Anhang: Multipette vorbereiten 5 min 1 / 3 Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten Hinweis! EGB-Richtlinien beachten. Werkzeug: T22, T23 Verschleißt…
16 3-monatlich C&P20 P2/M3 Anhang: Blendenring instand halten 35 min 2 / 2
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T53, T57, T92
Verschleißteil:
W14, W27
Verbrauchsstoffe:
C5, C11, C19, C31
www.asm-smt.com
7 Schmieren Sie den O-Ring 8 Setzen Sie den O-Ring in den Blendenring
ein.
9 Setzen Sie die Dichtung korrekt in den ge-
reinigten Blendenring ein.
10 Reinigen Sie die Multipette. Siehe Anhang
"Multipette reinigen".

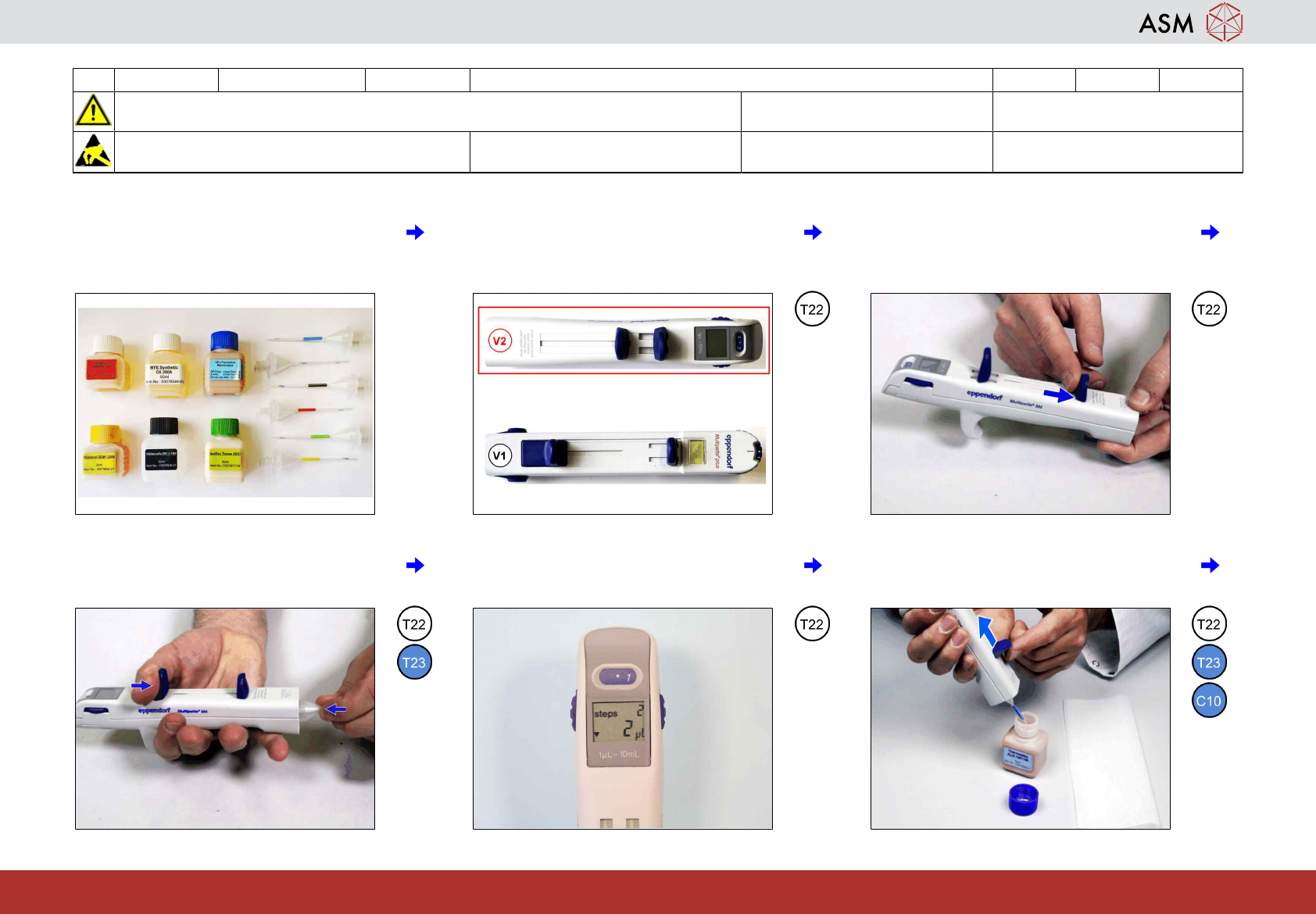

17 3-monatlich C&P20 P2/M3 Anhang: Multipette vorbereiten 5 min 1 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T23
Verschleißteil: Verbrauchsstoffe:
C3,C10
www.asm-smt.com
1 Die folgende Beschreibung ist ein Beispiel
mit blauem Öl und Combitip. Zu verwen-
dendes Öl und Combitip sind in der indivi-
duellen Aufgabe angegeben.
2 Bereiten Sie Multipette V2 vor. Für Multi-
pette V1 fahren Sie fort mit Schritt 9.
3 Drücken Sie den Füllhebel nach unten und
halten Sie ihn dort.
4 Verschieben Sie den Dosierhebel und
drücken Sie den erforderlichen Combitip
auf die Multipette bis zum Einrasten.
5 Lösen Sie den Hebel und drehen Sie das
Rad auf das für die Aufgabe erforderliche
Volumen.
6 Prüfen Sie das Ablaufdatum des Schmier-
mittels auf der Flaschenrückseite und fül-
len Sie die Multipette.

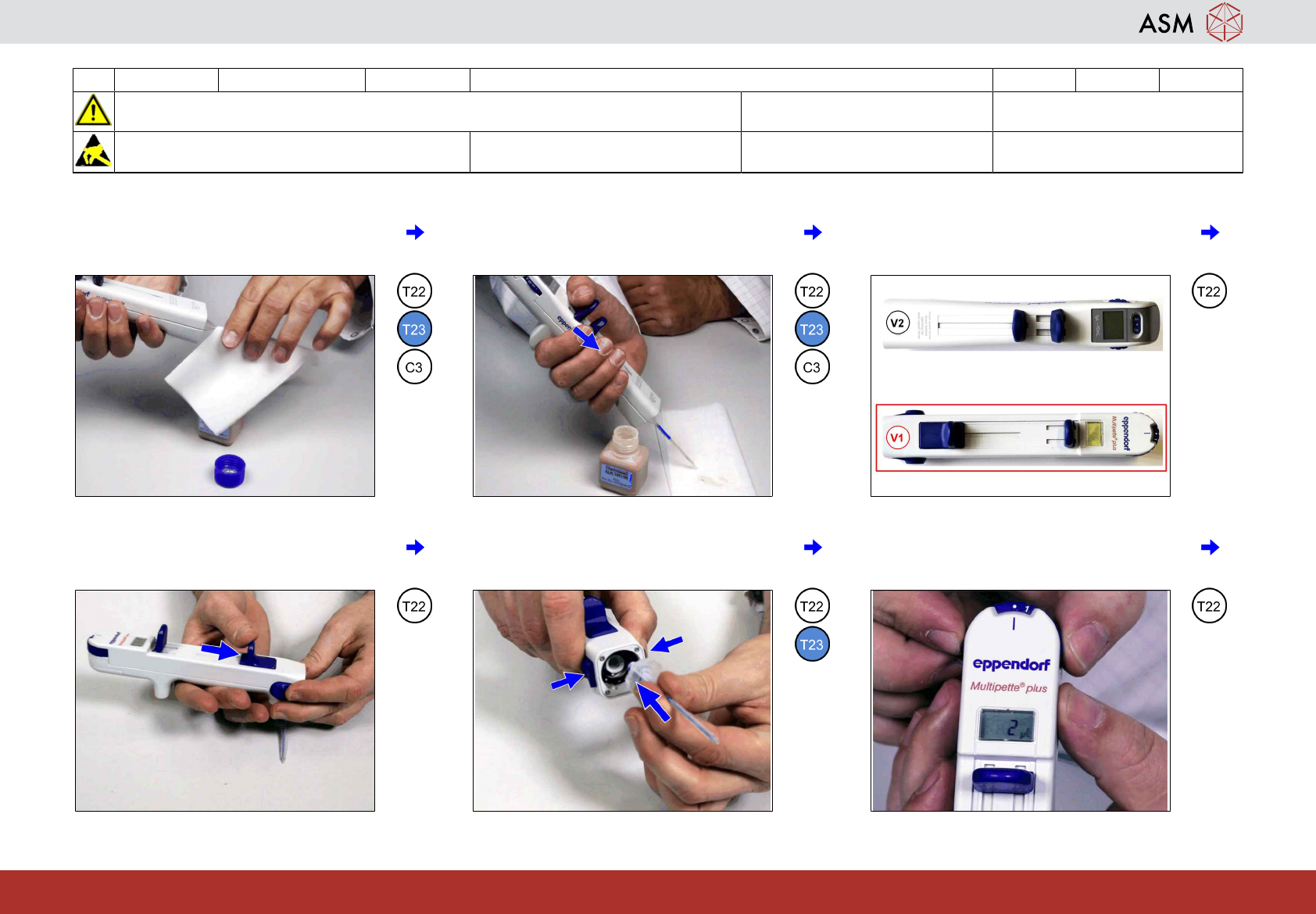

17 3-monatlich C&P20 P2/M3 Anhang: Multipette vorbereiten 5 min 2 / 3
Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung beachten
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T22, T23
Verschleißteil: Verbrauchsstoffe:
C3,C10
www.asm-smt.com
7 Entfernen Sie Verschmutzungen an der
Außenseite des Combitip.
8 Verschieben Sie den Dosierhebel, bis Öl
austritt und wischen Sie die Spitze des
Combitip ab.
9 Bereiten Sie Multipette V1 vor.
10 Drücken Sie den Füllhebel nach unten und
halten Sie ihn dort.
11 Verschieben Sie die Verriegelung und
drücken Sie den erforderlichen Combitip
auf die Multipette bis dieser einrastet.
12 Lösen Sie den Hebel und drehen Sie das
Rad auf das für die Aufgabe erforderliche
Volumen.
