2 UNIVERSALKLEMMEN (APC) 2.1 ÜBERSICHT EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 11 1 2 3 Snugger Baugruppe 1 Substratunterstützung 3 Snug-Platte Drehpunkt (nur hinteres Snug) 2 Snug-Platte Jedes APC-Modul b…
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
10 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.1.1 APC-Klemmmodule
1
2
3
5
7
8
9
4
6

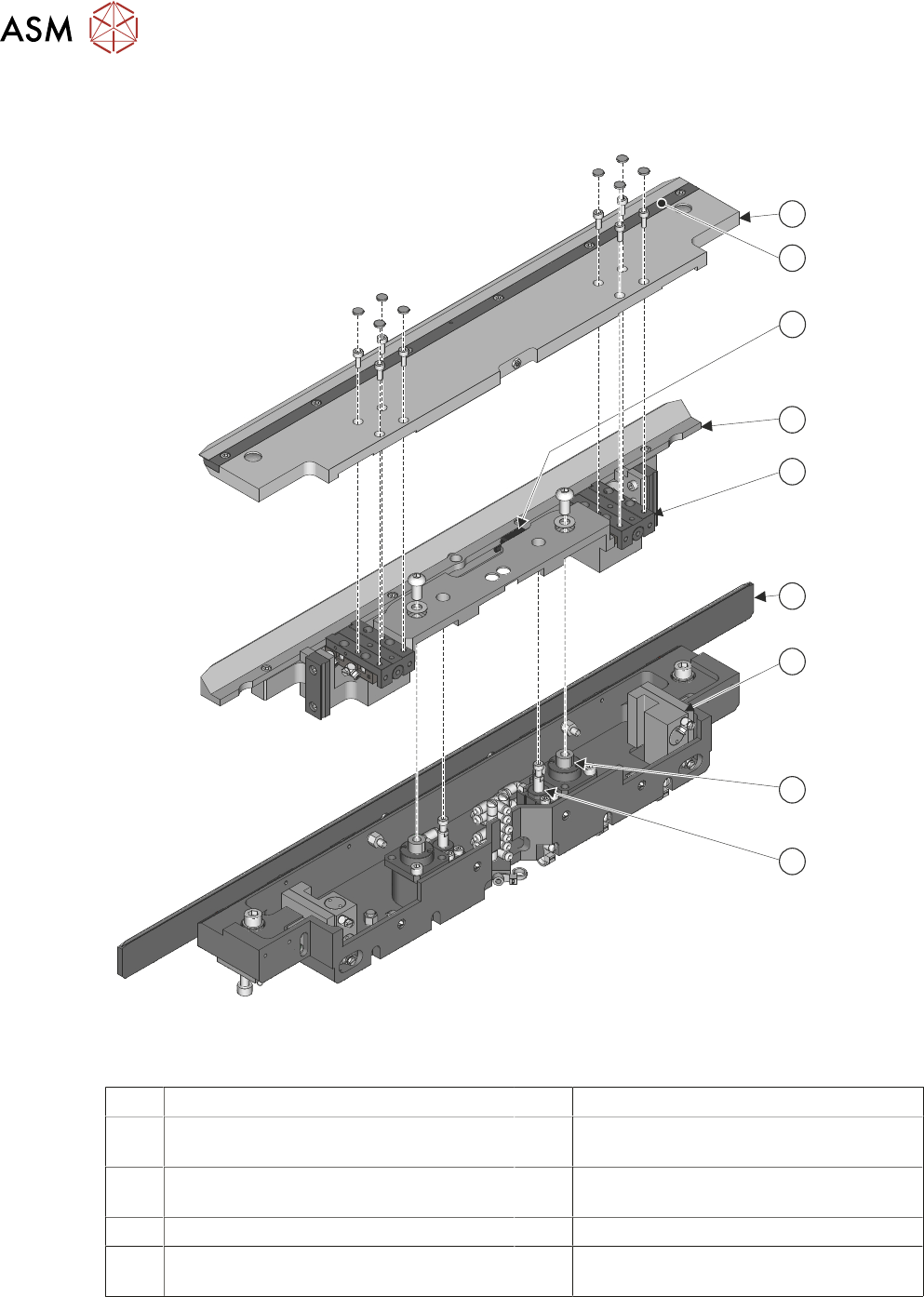

vorderes APC-Modul: Explosionsansicht
1 Over The Top Klemmenaufbau 6 Grundeinheit
2 Folieneinheit 7 Pneumatik Z-Klemmen-System
(2 Positionen)
3 Obere Klemme Einzug-/Ausfahr-Sensor 8 Wellenführung (lineares Motorlager)
(2 Positionen)
4 Mittelplatte Baugruppe 9 Pneumatik Zylinder (2 Positionen)
5 Obere Klemme Sliding Aktor
(2 Positionen)
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 11
1
2
3

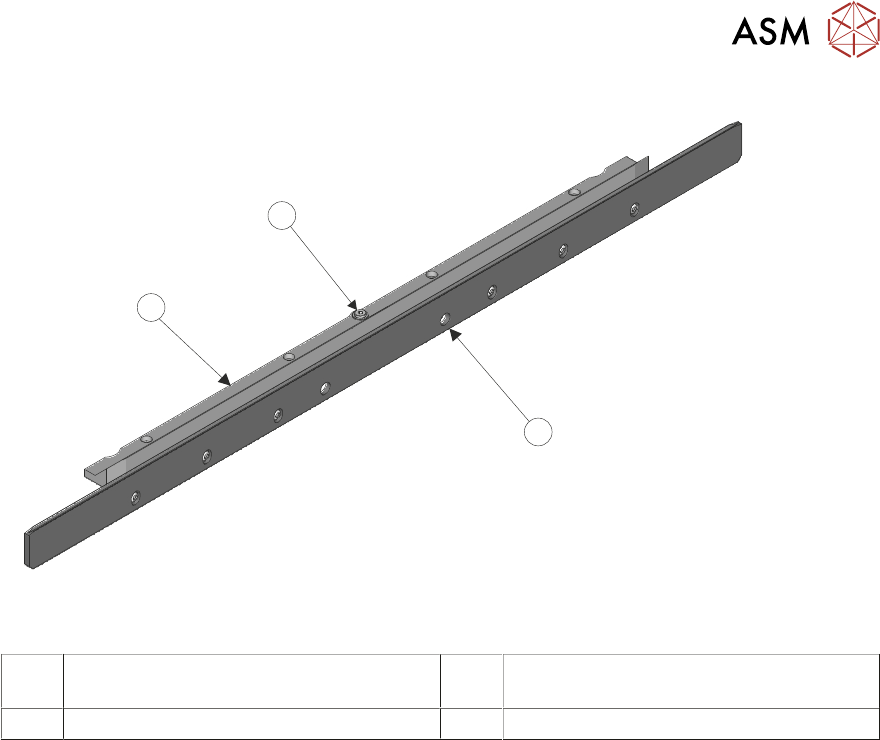

Snugger Baugruppe
1 Substratunterstützung 3 Snug-Platte Drehpunkt
(nur hinteres Snug)
2 Snug-Platte
Jedes APC-Modul besteht aus:
●
Substratunterstüzung und Snug-Platte (auf der vorderen Schiene befestigt)
●
Mittlere Platte im Maschinengehäuse.
●
Over The Top Klemme
●
Folieneinheit
HINWEIS
Nur Posten, die im Abschnit "Austauschverfahren" dieses Kapitels aufgeführt werden, können vom
Nutzer gewartet werden. Jeder Versuch, die Teile auseinanderzunehmen, annulliert alle Garantie-
vereinbarungen. Die Module müssen von einem geschulten ASM-Techniker gewartet werden.
2.1.1.1 Substratunterstützung und Snug-Platten
Die Substratunterstützung unterstützt das Produkt, während es sich im Werkzeugbereich der
Maschine befindet. Die hintere Schiene fährt zur vorderen Schiene und aktiviert die hintere Snug-
Platte um das Produkt “snug” (eng) festzuklemmen. Wenn ein Produkt eine Form besitzt, die keine
parallelen Seiten hat, dann dreht sich die Snug-Platte im hinteren APC-Modul, um dies zu beher-
bergen. Auf der vorderen Schiene ist diese Platte fixiert und sie bewegt sich nicht auf der Y-Achse.
2.1.1.2 Mittlere Platte
Zwei Klemmen (pro Modul) halten die mittlere Platte beim Druckvorgang fest. Druckmassen bis zu
20 kg oder 200 N können erfolgen. Die Klemmen werden pneumatisch betätigt, um zu öffnen oder
zu schließen.
2.1.1.3 Over The Top Klemme
Die Over The Top Klemme bietet das obere Festklemmen des Produkts. Die obere Klemme besitzt
eine Reihe von Bewegungsabläufen: hoch und runter mit Hilfe von doppelwirkenden Pneumatikzy-
lindern und vorwärts und rückwärts auf der Y-Achse mit Hilfe von pneumatisch betätigten, doppel-
wirkenden Führungsschlitten.
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
12 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019

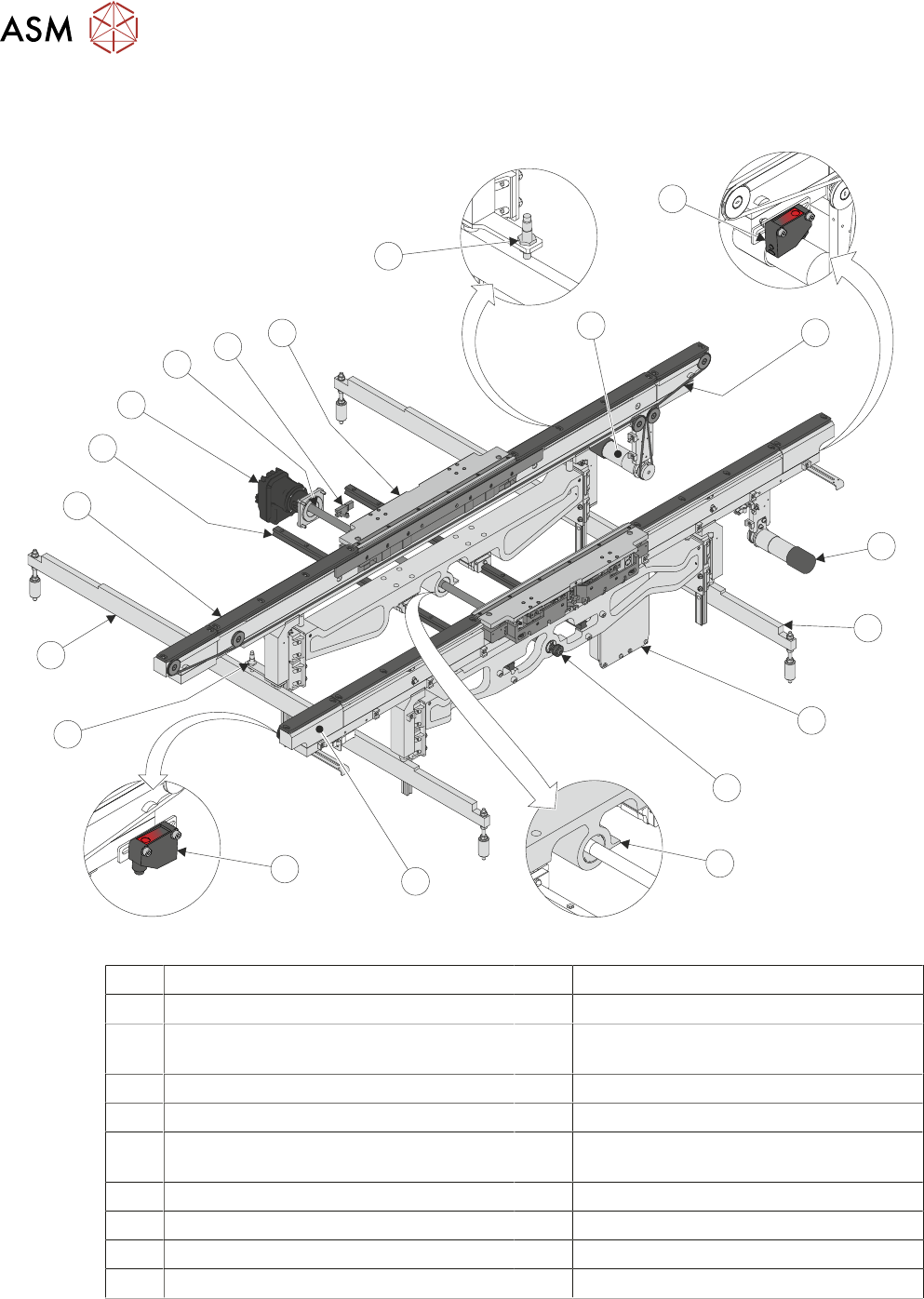

2.1.2 modulare Transportschienen (MTR)
12
3
5
2
4
19
6
10
13
14
15
16
8
17
18
1
7
9
11
1 Substrat am rechten Sensor 11 linke Sicherheitsbarriere
2 Transportbänder (2 Positionen) 12 bewegliche hintere Schiene
3 vorderes Transportband Antriebsmotor 13 bewegliche hintere Schiene, lineare Füh-
rung (2 Positionen)
4 rechte Sicherheitsbarriere 14 Schienenbreite Antriebsmotor
5 Transportband Antriebsmotor Steuerung 15 Schienenbreite Leitspindel
6 manuelle Schieneneinstellung 16 beweglicher Schienenausgangsstel-
lungsensor
7 bewegliche Schien Ausgangsflügel 17 APC-Modul (2 Positionen)
8 Fixierte vordere Schiene 18 rechter Schienenhubsensor
9 Substrat am linken Sensor 19 hinteres Transportband Antriebsmotor
10 linker Schienenhubsensor
