2 UNIVERSALKLEMMEN (APC) 2.1 ÜBERSICHT EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 15 2.1.4 magnetische Halteklammern Halteklammern, die auf den modularen Transportschienenmaschinen (MTR) benutzt werden, haben…
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
14 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.1.2.1 Endschienen und mittlere Schienen
In sowohl dem Endabschnitt und dem mittleren Abschnitt gibt es zwei Schrauben unter der Sub-
stratführung, welche den Schienenkörper am Chassis befestigen. Das Chassis ist an der Hebe-
tisch-Schienenführung durch die Transportbeine befestigt.
Beim Substrattransport hebt sich die mittlere Substratführungsschiene an, zum Drucken senkt sich
die mittlere Substratführungsschiene. Ein pneumatisch betriebener Kolben wird benutzt, um die
Substratführung zu senken, die mittleren Schienenschrauben haben eine äußere Führungshülse,
die für solch eine Bewegung eingebaut wurde. Zwei Federn heben die Schienen in die Transport-
position (hoch) an.
1
1
2
2
3
4
5
6
7
8
8
9

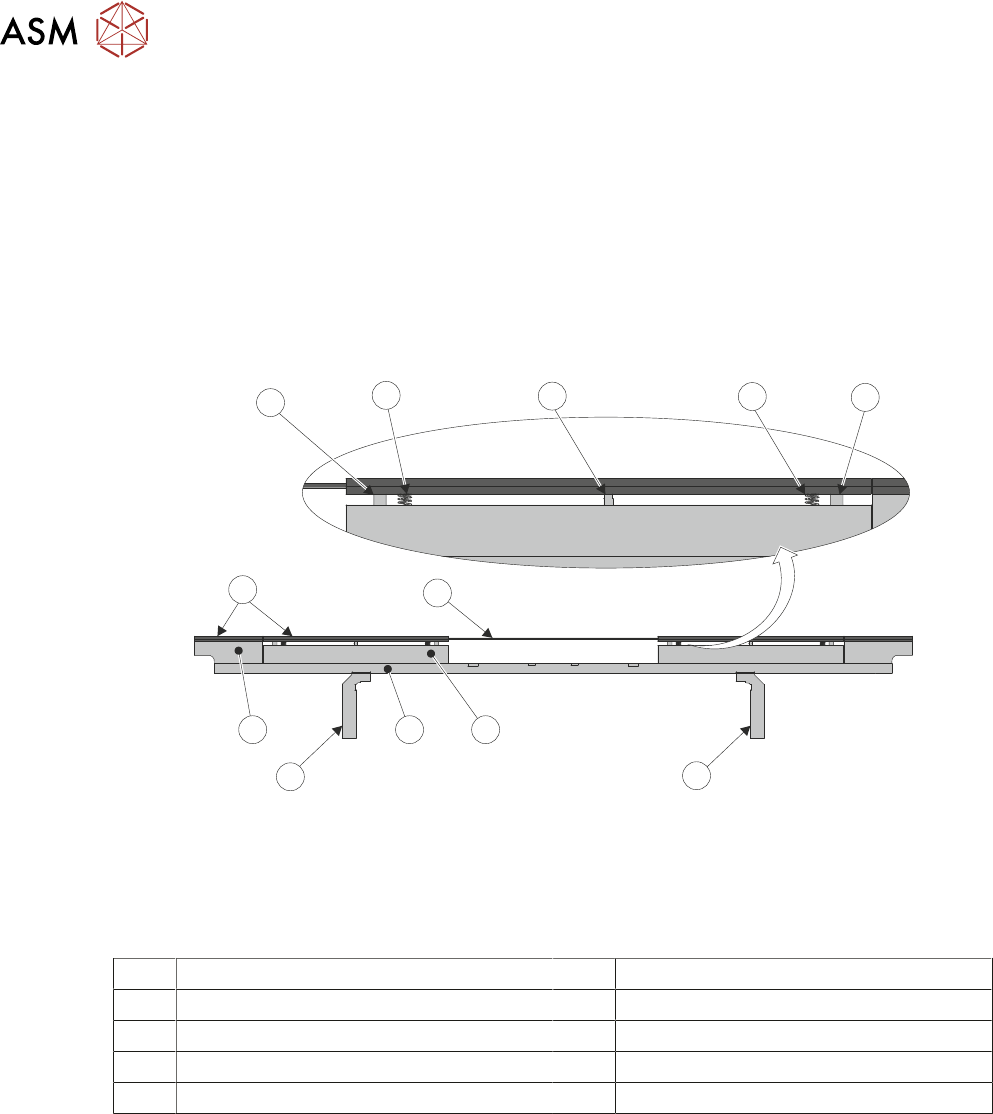

modulare Transportschienen Seitenansicht
1 Führungshülse 6 Substratführung
2 Transportbein 7 Transportband
3 mittlere Schienel 8 Feder
4 Chassis 9 Kolben herabziehen
5 Endschiene
2.1.2.2 mittlerer Abschnitt
Der mittlere Abschnitt wird benutzt, um das Produkt beim Drucken sicher zu halten. Dieser
Abschnitt ist modulär und wurde konzipiert, um diverse Klemmenarrangements zu ermöglichen.
Momentan befindet sich das APC-Arrangement im mittleren Abschnitt.
2.1.3 Pneumatikverteiler und Knoten 5
Die Pneumatikverteiler Baugruppe enthält den Modulregler, die Betriebsventile und das Antriebs-
substrat für alle APC Pneumatikfunktionen. Siehe den APC Steuerungsabschnitt für weitere Einzel-
heiten hierzu.
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 15

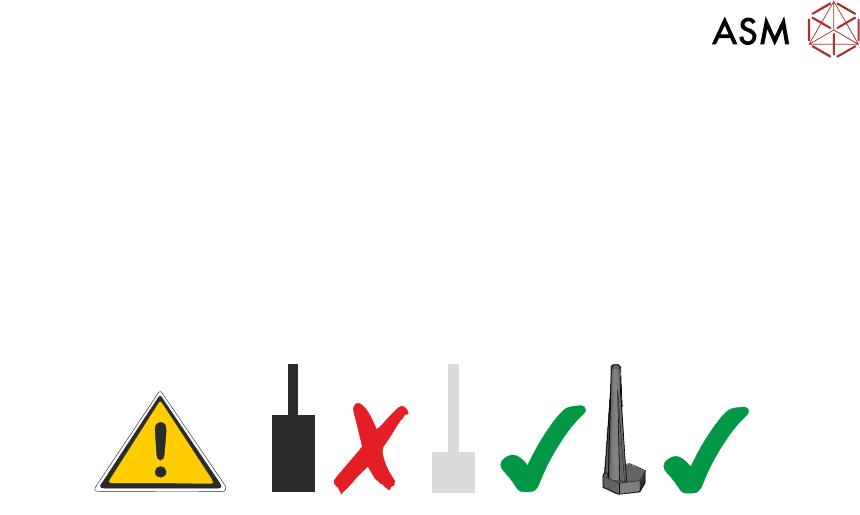

2.1.4 magnetische Halteklammern
Halteklammern, die auf den modularen Transportschienenmaschinen (MTR) benutzt werden,
haben eine niedrigere Schulter als herkömmliche Halteklammern. Magnetische Halteklammern (p/n
112069) dürfen nicht benutzt werden bei Maschinen, die mit MTR-Schienensystemen ausgerüstet
sind. Die Halteklammern, die für die MTR-Systeme benutzt werden (p/n 202582, 217328 oder
217329), können bei allen Transportschienensystemen benutzt werden.
HINWEIS
Es kann zu Aufprallschäden führen, falls die verkehrten Halteklammern bei modularen Transport-
schienendruckern (MTR) benutzt werden.
2 UNIVERSALKLEMMEN (APC)
2.2 BETRIEBSMODUS ABLÄUFE
16 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.2 BETRIEBSMODUS ABLÄUFE
Die APC besitzt drei Betriebsmodi: "Snug", "Klemme" und "Snug und Klemme". Die folgenden
Abschnitte erläutern die Bewegungen und Events, welche die Betriebsmodusabläufe bilden.
In den folgenden Abläufen zeigen die Diagramme die obere Klemmenplatte, die Snuggerplatte, die
Z-Klemme, die mittlere Platte, das Substrat, das Transportband und die Substratunterstützung. Die
obere Klemme kann zwei unabhängige Handlungen durchführen: Rein-/Raus-Bewegungen und
Hoch-/Runter-Bewegungen (dies erfolgt zusammen mit der internen, mittleren Platte). Die Snugger
Platte ist Teil der kompletten Baugruppe, welche die mittlere Platte und Klemmen mit beinhaltet.
1
4
5
7
8
9
3
6
2

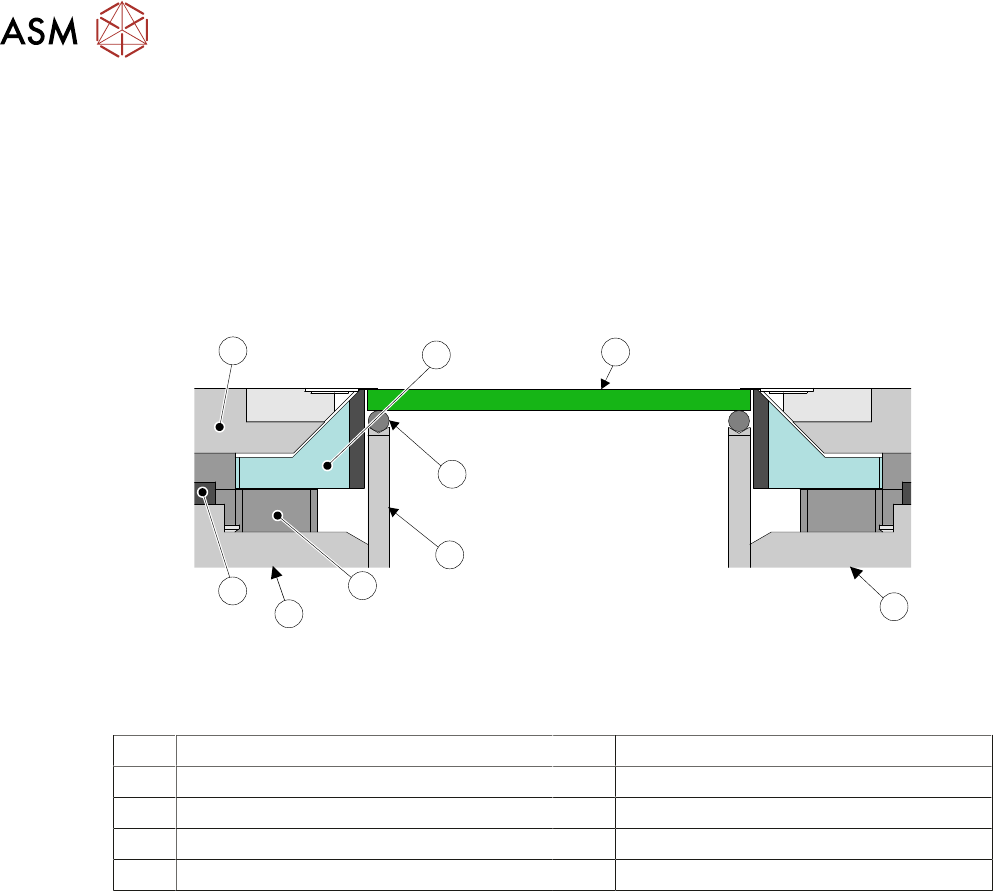

Legende zu den Betriebsmodusablaufdiagrammen
1 Substrat 6 hinteres APC Modul
2 vorderes APC-Modul 7 Z-Klemme
3 Transportband 8 Obere Klemmenplatt
4 Transportbandstützplatte 9 Snugger Platte
5 Mittlere Platt
