2 UNIVERSALKLEMMEN (APC)
2.2 BETRIEBSMODUS ABLÄUFE
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 21

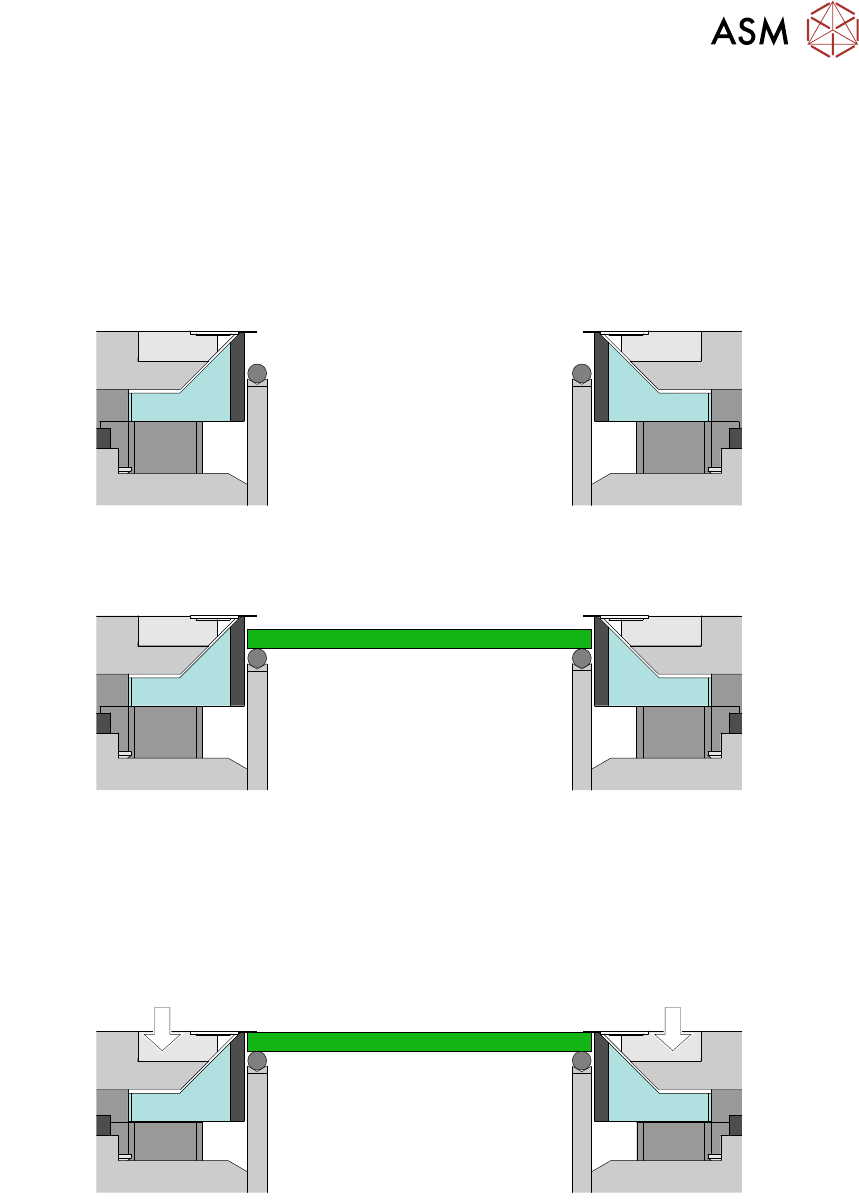

2.2.3 Klemm-Modus
Der "Klemme" Modus Betriebsablauf ist wie folgt:
1. Der Startstatus des APC Moduls:
– Die oberen Klemmen werden erweitert.
– Die mittleren Platten sind hochgefahren.
– Snug ist Aus
– Z-Klemmen sind Aus.
2. Das Substrat kommt beim Substratstopp auf den Transportbändern an.
3. Die oberen Klemmen senken sich und halten das Substrat fest gegen die Transportbänder
und die Substratstüzen. Die mittleren Platten werden durch die Z-Klemmen in Position verrie-
gelt.
Die Maschine führt einen Druckzyklus durch: Der Hebetisch bewegt die Schienen nach oben
zur Druckhöhe, das PCB-Substrat wird bedruckt und die Schienen kehren wieder zur Trans-
porthöhe zurück.
2 UNIVERSALKLEMMEN (APC)
2.2 BETRIEBSMODUS ABLÄUFE
22 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019

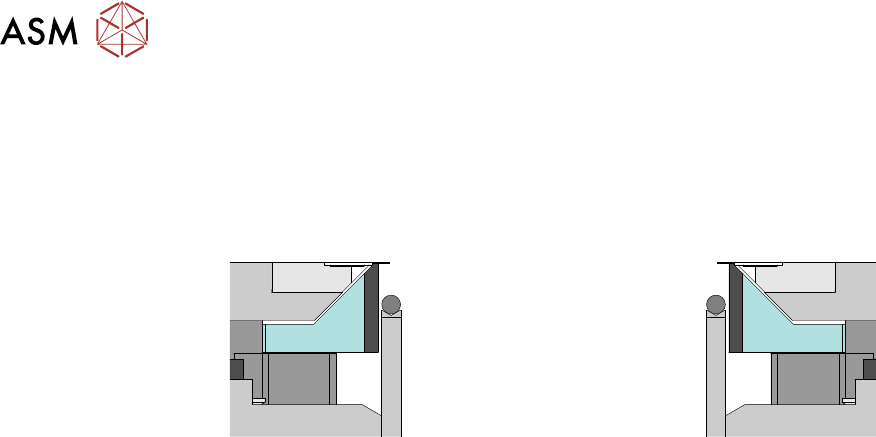

4. Z-Klemmen sind Aus.
Die mittlere Platte/die oberen Klemmen heben sich.
Das Substrat wird aus dem Drucker zu den Transportbändern geführt und ein weiteres Sub-
strat wird eingeführt. Dieser Zyklus wiederholt sich, bis der komplette Stapel an Substraten
bedruckt wurde, bzw. bis der Druckvorgang unterbrochen/gestoppt wird
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 23
2.3 APC-STEUERUNG
HINWEIS
Die Abschnitte des Pneumatikverteilers, welche weiß dargestellt werden, sind momentan Teil des
APC-Verteilers, üben aber keine Funktion aus.
8
9
10
7
6
5
4
3
2
1
1 Mittlere Platte Runter Ventil 6 Obere Klemme Erweitern Druck-
regler
2 Mittlere Platte Runter Ventil 7 Obere Klemme Einfahren Druck-
regler
3 Over-Top-Platte Erweitern Ventil /
Over-Top-Platte Einfahren Ventil
8 Lufttrennschalter
4 Z-Klemmen Ventil 9 Klemmendruck: Software-gesteu-
erter Luftregler
5 Mittlere Platte Balance Druckreg-
ler
10 Knoten Substrat 5
Elektrisch-, pneumatisch- und elektropneumatisch-gesteuerte Baugruppen befinden sich im hinte-
ren Teil der Maschine auf DIN-Schienen. Die komplette Baugruppe besteht aus einem Verteiler,
drei Druckreglern, einem Software-gesteuerten Luftregler und einem elektrischen Eingabe-/Ausga-
be-Knoten 5. Die einzelnen Komponente werden in der oben stehenden Zeichnung aufgeführt.
