2 UNIVERSALKLEMMEN (APC) 2.6 JUSTIERUNGEN UND EINSTELLUNGEN EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 33 28. Benutzen Sie Weiter oder Zurück , um Hebetisch zur Ausgangsposition zu markieren. 29. Wählen Sie D…
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
32 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
2.6.1 Kamerahöhe
WARNUNG
LEITERPLATTENKLEMMEN. UM VERLETZUNGEN ZU VERMEIDEN MUSS BEI
ARBEITEN IM KLEMMBEREICH DER MASCHINE AUF BESONDERE
VORSICHT GEACHTET WERDEN. DIE MESSERLEISTEN AN DEN VORDEREN
UND HINTEREN KLEMMEN SIND EXTREM SCHARF.
HINWEIS
Achten Sie darauf, dass die benutzte Substratdatei über den korrekten Substratdichtewert verfügt.
Prüfen Sie den Schienen- / Kamera X Motorhalterung Freiraum. Denken Sie daran, dass die Ka-
merahöhe höher sein könnte, wenn ein dünneres Substrat verwendet wird.
1. Wählen Sie Sieb entladen.
2. Die vordere Druckkopfabdeckung öffnen.
3. Entfernen Sie das Sieb aus der Maschine.
4. Legen Sie das Substrat auf die Schienen und schieben Sie es in die mittlere Positionieren
Sie.
5. Legen Sie das Sieb erneut ein.
6. Schließen Sie die vordere Druckkopfabdeckung.
7. Drücken Sie dieSystemTaste.
8. Wählen Sie Sieb laden.
9. Wählen Sie Wartung.
10. Wählen Sie Diagnostik.
11. Benutzen Sie Weiter oder Zurück, um dasSchienensystem zu markieren.
12. Wählen Sie Module wählen.
13. Benutzen Sie Weiter oder Zurück, um die Kippschalter Substratklemme zu markieren.
14. Wählen SieDiagnostik laufen lassen.
15. Wählen Sie Exit.
16. Benutzen Sie Weiter oder Zurück, um den Hebetisch zu markieren.
17. Wählen Sie Modul wählen.
18. Benutzen Sie Weiter oder Zurück, um Tisch zu Kamerahöhe anheben zu wählen.
19. Wählen SieDiagnostik laufen lassen.
20. Entfernen Sie die Schutzabdeckung auf der linken Seite.
21. Benutzen Sie eine geeignete metrische Regel, um den Abstand zwischen der Unterseite des
Bildschirms bis zur Oberseite des Substrats zu messen.
Wenn die Abmessungen 79,5 mm betragen, gehen Sie zu Schritt 28.
22. Benutzen Sie Weiter oder Zurück, um Tisch mit Lauftasten antreiben zu markieren.
23. Wählen SieDiagnostik laufen lassen.
24. Mit Hilfe der Lauftasten, fahren Sie den Hebetisch, um eine Kamerahöhe von 79,5 mm zu er-
zielen.
HINWEIS
Die rechte Lauftaste fährt den Hebetisch hoch, die linke Lauftaste fährt den Hebetisch runter.
Der Hebetisch darf nicht höher als die spezifizierten Maße angehoben werden, weil sonst die
Kamera beschädigt werden könnte.
25. Benutzen Sie Weiter oder Zurück, um die Referenzkamerahöhe einzustellen.
26. Wählen Sie Diagnostik laufen lassen. Die Meldung ‘Dies wird die Druckerkonfig-
urationsdatei ändern - bitte bestätigen’ wird angezeigt.
27. Wählen Sie Bestätigen.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 33
28. Benutzen Sie Weiter oder Zurück, um Hebetisch zur Ausgangsposition zu markieren.
29. Wählen SieDiagnostik laufen lassen.
30. Befestigen Sie die Schutzabdeckung wieder auf der linken Seite.
31. Wählen Sie Exit.
32. Wählen Sie Exit.
33. Entfernen Sie das Substrat von den Schienen.
34. Wählen Sie Zurück.
35. Wenn die Kamerahöhe verstellt wurde, muss eine Kamera Kalibration und eine Versatz Kali-
bration durchgeführt werden.
2.6.2 "Schiene wurde angehoben" Sensoren
1. Wählen Sie Wartung.
2. Wählen Sie Diagnostik.
3. Wählen Sie Bestätigen.
4. Wählen Sie Hebetisch aus der angezeigten Tabelle.
5. Wählen Sie Tisch zur Ausgangsposition.
6. Wählen Sie Zurück.
7. Wählen Sie Schienensystem aus der angezeigten Tabelle.
8. Wählen Sie Schienen in Ausgangsposition.
9. Entfernen Sie die linke und rechte Schutzabdeckung, um Zugang zur hinteren Schiene zu er-
halten.
10. Identifizieren Sie das rechte hintere Schienentransportbein und die Schienenanschlagleiste
(Sicherheitsbarriere).
11. Verstellen Sie die Sensorposition so, dass eine 3,5 mm Fühlerlehre zwischen den Sensor (3)
und die Oberseite der Sicherheitsbarriere (4) passt, und dass eine 4 mm Fühlerlehre hier
nicht hineinpassen würde.
3.5mm - GO
4mm - NO GO
1
2
3
4
5
Seitenansicht des rechten, hinteren Schienentransportbeins
12. Wiederholen Sie Schritt 11 für das linke Ende der hinteren Schiene.
13. Wählen Sie Substratbreite Parameter.
14. Geben Sie einen Wert von 40,5 mm (Mindestsubstratbreite) ein und wählen Sie Akzeptieren.
15. Wählen Sie Schienen zu Substratbreite.
16. Wiederholen Sie die Schritte 11 und 12.
17. Wählen Sie Zurück.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
34 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
18. Wählen Sie Diagnostik verlassen.
19. Wählen Sie Bestätigen.
2.6.3 Substrat zu den linken/rechten Optos
Das Substrat zur linken/rechten Opto-Schaltschwelle kann mit Hilfe eines Empfindlichkeitsreglers
verstellt werden. Dies gewährleistet, dass wenn ein Substrat in die Maschine (über die Transport-
bänder) eingeführt wird, der Sensorausgang sich EINSCHALTET.
Um eine optimale Einstellung zu erreichen, führen Sie folgenden Vorgang durch:

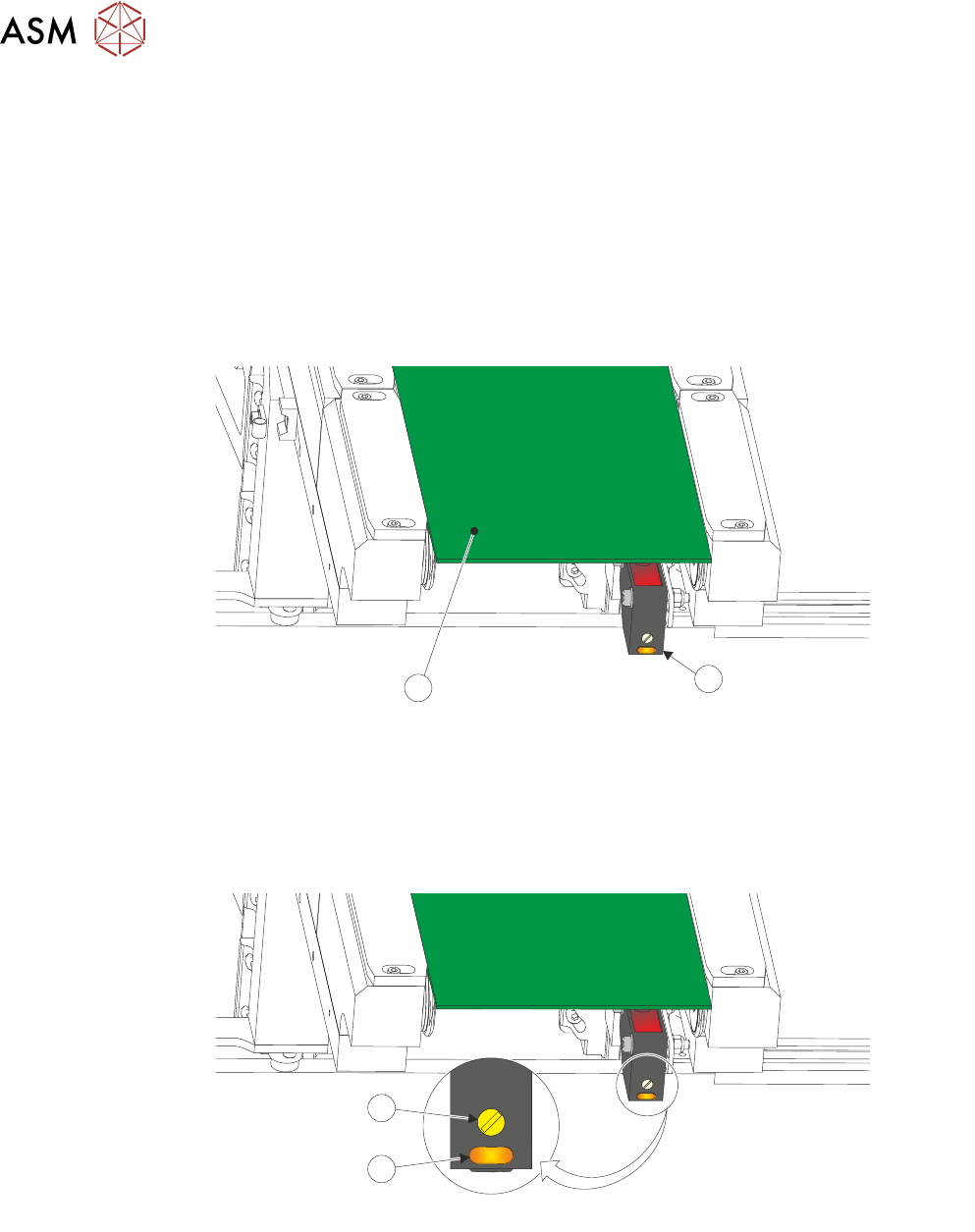

1. Legen Sie ein Substrat (1) auf die Schienen und decken Sie den Sensor (2) ab.
1
2
Betrachten Sie es auf dem Einlaufförderband
2. Drehen Sie den Empfindlichkeitsregler (2) voll entgegen dem Uhrzeigersinn und achten Sie
darauf, dass die gelbe LED (1) erlischt.
1
2
3. Verstellen Sie den Empfindlichkeitsregler erneut im Uhrzeigersinn bis die gelbe LED aufleuch-
tet.
HINWEIS
Wenn die gelbe LED aufleuchtet, zeigt dies ein schwaches Signal an. Verstellen Sie den
Empfindlichkeitsregler erneut.
4. Entfernen Sie das Substrat von den Schienen und bestätigen Sie dies, die gelbe LED erlischt
dann.
