2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 35

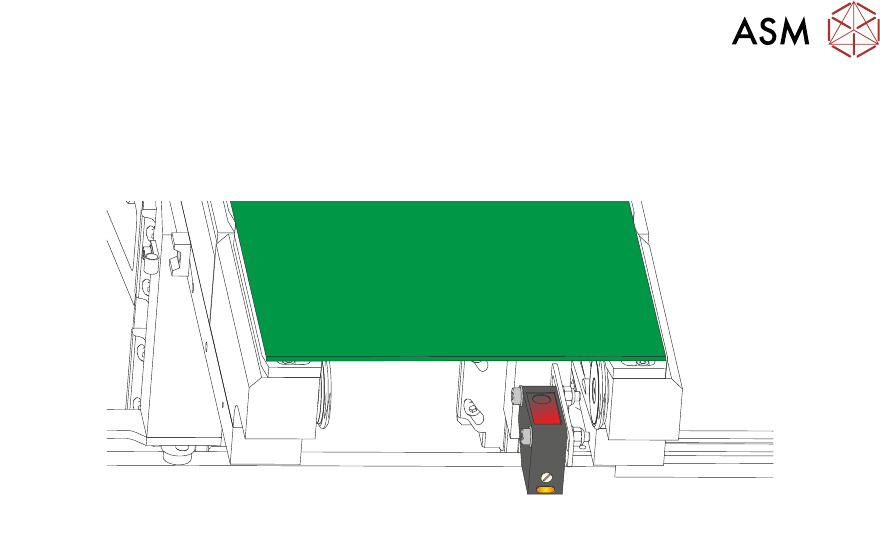

5. Drehen Sie das Substrat 90° und positionieren Sie es zurück auf das Schienensystem
(sodass das Substrat oben auf dem Schienensystem liegt, wie in der unten stehenden Grafik
dargestellt).
6. Bestätigen Sie, dass die gelbe LED erloschen ist. Wenn die gelbe LED aufleuchtet, drehen
Sie den Empfindlichkeitsregler entgegen den Uhrzeigersinn, bis die gelbe LED erlischt.
7. Entfernen Sie das Substrat.
8. Positionieren Sie das Substrat zurück auf das Schienensystem, wie in Schritt 1, und bestä-
tigen Sie, dass die gelbe LED aufleuchtet.
9. Wenn das Substrat Löcher oder Ausschnitte hat, gehen Sie zu Schritt 10.
Ansonsten gehen Sie zu Schritt 13.
10. Schieben Sie das Substrat vor und zurück über den Sensor, um zu gewährleisten, dass die
LED nur durch die Vorder- und Hinterkanten des the Substrats ausgelöst werden.
11. Wenn die LED aufblinkt, falls Löcher oder Ausschnitte entdeckt werden, drehen Sie den Emp-
findlichkeitsregler im Uhrzeigersinn noch um eine Viertelumdrehung weiter.
12. Wiederholen Sie Schritte 10 und 11 bis die korrekte Einstellung erzielt wird.
13. Entfernen Sie das Substrat von den Schienen und bestätigen Sie, dass die gelbe LED er-
lischt.
2.6.4 vordere Schiene Parallelität
1. Wählen Sie Abdeckung öffnen Befehle.
2. Wählen Sie Druckschlitten nach hinten.
3. Wählen Sie Sieb entladen.
4. Die vordere Druckkopfabdeckung öffnen.
5. Entfernen Sie das Sieb aus der Maschine.
6. Schließen Sie die vordere Druckkopfabdeckung.
7. Drücken Sie dieSystemTaste.
8. Wählen Sie Zurück.
9. Wählen Sie Wartung.
10. Wählen Sie Diagnostik.
11. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
12. Wählen Sie Modul wählen.
13. Gewährleisten Sie, dass die Schienenbreite Ausgangsposition markiert ist.
14. Wählen SieDiagnostik laufen lassen.
15. Wählen Sie Exit.
16. Benutzen Sie Weiter oder Zurück, um den Hebetisch zu markieren.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
36 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
17. Wählen SieDiagnostik laufen lassen.
18. Benutzen Sie Weiter oder Zurück, um den Hebetisch auf Transporthöhe zu markieren.
19. Wählen SieDiagnostik laufen lassen.
20. Die vordere Druckkopfabdeckung öffnen.
21. Entfernen Sie alle Werkzeuge aus der manuellen Werkzeugplatte.
22. Legen Sie die Schieneneinstellungsvorrichtung (Teil-Nr. 205816) auf die manuelle Werkzeug-
platte in einem Abstand von ca. 275 mm rund um die Mitte und achten Sie darauf, dass sie
gegen die Vorderseite des Tisches liegen.
23. Mit Hilfe der Lauftasten den Tisch vorsichtig anheben, bis die Schienen frei von den Sicher-
heitsbarrieren sind.
24. Mit Hilfe einer Fühlerlehre (3) von 0,05 mm als eine Ausschlusslehre, prüfen Sie die Positio-
nen (1) und (2) (wie in der Grafik dargestellt) auf beiden Schieneneinstellungsvorrichtungen.
Wenn eine Lücke von > 0,05 mm vorhanden ist, muss eine Einstellung vorgenommen wer-
den. Fahren Sie fort bei Schritt 25.
Falls keine weitere Einstellung erforderlich ist, fahren Sie bei Schritt 31 fort.
1
2
3
Ansicht der Rückseite der Vorderschiene
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 37
25. Mit Hilfe eines 3 mm Innensechskantschlüssels lösen Sie die vier Halteschrauben (2), reichen
Sie sie durch den oberen, kugelgelagerten Schlitten (1) und Anschluss und befestigen Sie das
linke Transportbein am Schienenstützarm. Wiederholen Sie dies für den unteren, kugelge-
lagerten Schlitten (3) und (4).
1
2
3
4
26. Wiederholen Sie Schritt 25 für das rechte Transportbein.
27. Bewegen Sie die Transportschiene bis sie fest (Snug) in beiden Schieneneinstellungsvorrich-
tungen sitzt. Die korrekte Einstellung wird in Schritt 24 dargestellt.
28. Ziehen Sie die Halteschrauben auf den linken und rechten oberen kugelgelagerten Schlitten
fest.
29. Überprüfen Sie erneut die Parallelität wie in Schritt 24 geschildert.
30. Ziehen Sie die Halteschrauben auf den linken und rechten unteren kugelgelagerten Schlitten
fest.
31. Entfernen Sie die Schieneneinstellungsvorrichtungen vom Hebetisch.
32. Schließen Sie die vordere Druckkopfabdeckung.
33. Drücken Sie dieSystemTaste.
34. Wählen Sie Exit.
35. Wählen Sie Exit.
36. Wählen Sie Zurück.
2.6.5 hintere Schiene Parallelität
HINWEIS
Achten Sie darauf, dass die vordere Schienenparallelität durchgeführt wurde, ehe Sie mit diesem
Vorgang beginnen. Es wird empfohlen, dass der Vorgang zur hinteren Schienenparallelität von
zwei Personen durchgeführt wird.
1. Wählen Sie Abschalten.
2. Wählen Sie Fortfahren.
3. Schalten Sie den Hauptschalter zu AUS.
4. Entfernen Sie die linken und rechten Seitenpanele (falls erforderlich, trennen Sie die Luft- und
Stromzufuhr und entfernen Sie den Drucker von der Produktionslinie).
