2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
44 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019

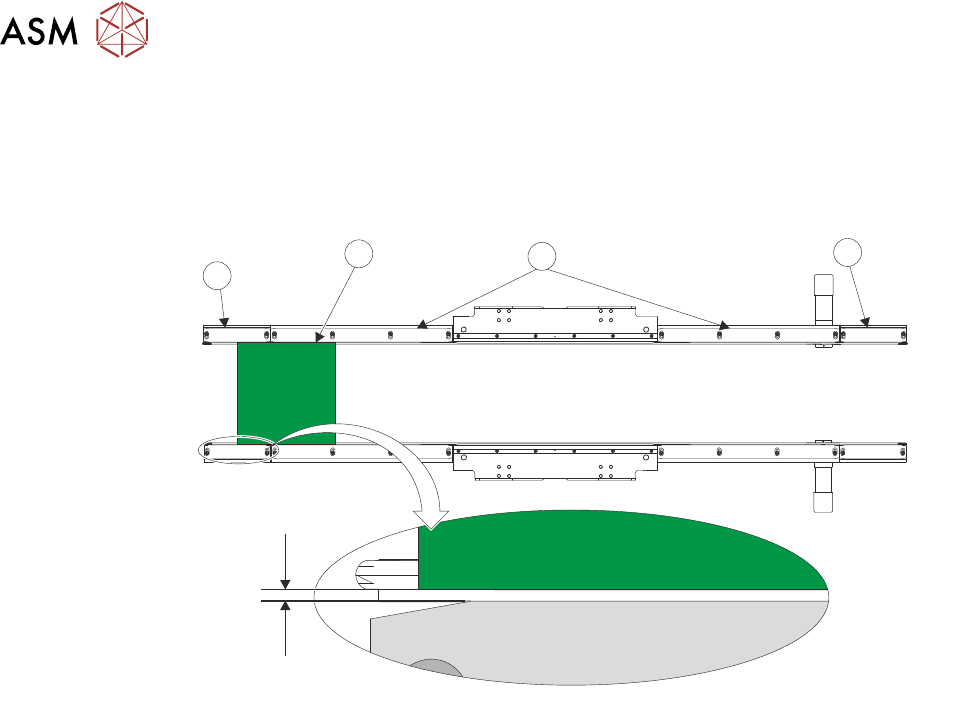

49. Wenn das Kalibrationssubstrat auf der gleichen Ebene zu den Eingabeende Schienensub-
stratführern ist, schieben Sie das Substrat hart gegen das hintere Schienenende des Sub-
stratführers (1). Achten Sie darauf, dass die Lücke zwischen dem Substrat und dem vorderen
Schieneende Substratführers 1,0 mm beträgt.
=1.0mm
1
2
3
4
50. Wiederholen Sie Schritt 49 für beide Sets von Mittelschienen Substratführern (3) und die Aus-
gabeende Schienensubstratführer (4).
51. Falls die gemessenen Lücken größer/kleiner sind als 1,0 mm, dann müssen die Substratfüh-
rungspositionen eingestellt werden. Wiederholen Sie Schritte 9 bis 50.
52. Nachdem alle Lücken korrekt mit 1,0 mm bemessen worden sind, entfernen Sie das Kalibrati-
onssubstrat von den Schienen.
53. Schließen Sie die vordere Druckkopfabdeckung, drücken Sie die System Taste.
54. Wählen Sie Exit.
55. Wählen Sie Exit.
56. Wählen Sie Zurück.
57. Führen Sie den Substrat Transit Freiraum Prüfen Sie durch.
2.6.8 Substrat Transit Freiraum Check
Diese Checks werden durchgeführt, um zu gewährleisten, dass die Substrate frei laufen, wenn sie
auf den Schienen transportiert werden.
2.6.8.1 Eingabeförderband Check
1. Wählen Sie Produkt einstellen.
2. Wählen Sie Produkt laden. Achten Sie darauf, dass der gewählte Produktname zum Substrat
passt, das für diesen Testvorgang benutzt werden soll.
3. Wählen Sie Werkzeug. Achten Sie darauf, dass der gewünschte APC-Klemmen-Modus und
andere APC-Parameter korrekt definiert werden.
4. Wählen Sie Werkzeug einstellen.
5. Wählen Sie Substrat laden.
6. Legen Sie das Substrat, das geladen werden soll, auf die Eingabeschienen.
7. Wählen Sie Auto Substrat.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 45
8. Prüfen Sie, dass das Substrat erfolgreich in den Druckbereich einläuft, so leise wie möglich,
(keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht im Druckbereich ankommt oder übermäßig laute Geräusche (Kli-
cken, Klopfen, u.s.w.) zu hören sind, dann sollten die Schienenbreite Ausgangspositions- und
Substratführung Einstellungsvorgänge durchgeführt werden.
9. Führen Sie den Ausgabeförderband-Prüfen Sie wie unten beschrieben durch.
2.6.8.2 Ausgabeförderband Check
1. Wählen Sie Transporthöhe.
2. Wählen Sie Substrat entladen.
3. Wählen Sie Auto Substrat.
4. Prüfen Sie, dass das Substrat erfolgreich aus dem Druckbereich herauskommt, so leise wie
möglich, (keine übermäßigen Klick- oder Klopfgeräusche).
Wenn das Substrat nicht den Druckbereich verlässt und erfolgreich im Ausgabeband an-
kommt oder wenn übermäßig laute Geräusche (Klicken, Klopfen, u.s.w.) zu hören sind, dann
sollten die Schienenbreite Ausgangspositions- und Substratführung Einstellungsvorgänge
durchgeführt werden.
2.6.9 Schiene zu Tischhöhe
"Schiene zu Tischhöhe" gewährleistet, dass das Substrat beim Druckvorgang korrekt und gleich-
mäßig unterstützt wird.
HINWEIS
Die "Schiene zu Tischhöhe" Einstellung wurde vom Werk eingestellt und es sollte keinerlei Versuch
unternommen werden, dies zu verstellen. Wenn die Transportschienen vom Drucker entfernt wur-
den, muss ein Koplanitartätsvorgang durchgeführt werden, ehe mit dem Drucken begonnen wer-
den kann. Bitte wenden Sie sich an Ihren örtlichen Kundendienst für weitere Einzelheiten.
2.6.10 Pneumatik System Einstellungen
Der folgende Abschnitt erläutert die erforderlichen Einstellungen für das Pneumatik System.
4
2
3
1

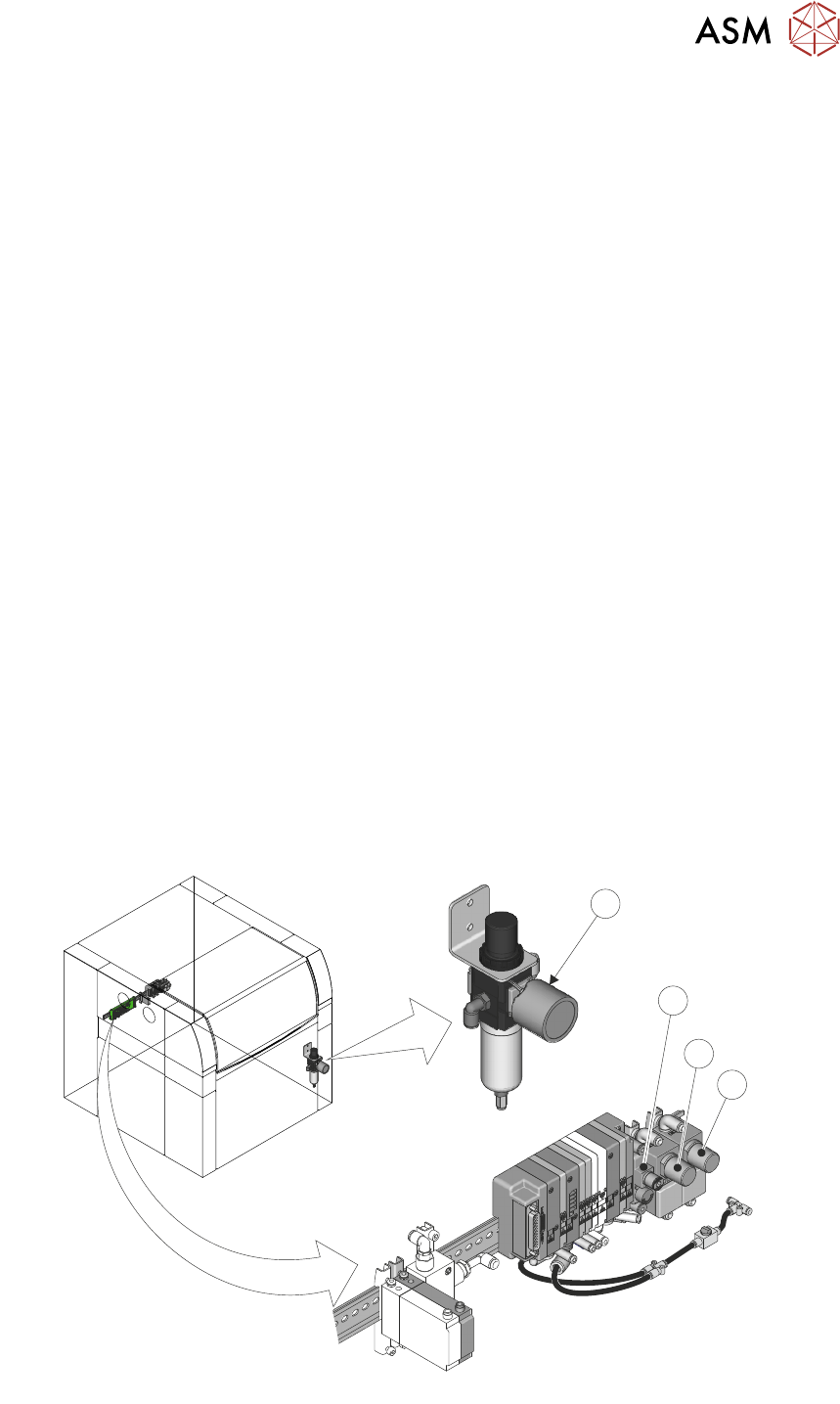

Sitz des APC-Verteilers
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
46 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
1 Hauptluftregler 3 Obere Klemme Erweitern Druckregler
2 Mittlere Platte Balance Druckregler 4 Obere Klemme Einfahren Druckregler
2.6.10.1 Hauptluftregler
Achten Sie darauf, dass der Hauptluftregler zu 0,6 Mpa (6 Bar) eingestellt wird.
1. Zugang zum Hauptluftregler erhalten.
2. Prüfen Sie die Messung auf dem Druckmessgerät. Wenn die Lesung nicht 0,6 Mpa (6 Bar)
beträgt, verstellen Sie dementsprechend das Regelventil (im Uhrzeigersinn steigert es den
Druck, entgegen den Uhrzeigersinn senkt es den Druck).
2.6.10.2 Obere Klemme Druckregler
Um die Druckregler der oberen Klemme zu prüfen oder zu verstellen:
1. Zugang zu den Reglern im APC-Pneumatikverteiler erhalten.
2. In der Maschinensoftware Wartung wählen.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Benutzen Sie Weiter oder Zurück, um OTS Over Top Klemme kreisen zu markieren.
7. Wählen SieDiagnostik laufen lassen.
8. Beim Zyklusvorgang, verstellen Sie den obere Klemme Druckregler wie folgt:
Obere Klemme Erweitern Druckregler = 0,35 Mpa (3,5 Bar)
Obere Klemme Einfahren Druckregler = 0,38 Mpa (3,8 Bar)
9. Wenn der Zyklusvorgang beendet ist und die Regler korrekt eingestellt sind, wählen Sie Exit.
10. Wählen Sie Exit.
2.6.10.3 Mittlere Platte Balance Druckregler
Um den mittlere Platte Balance Druckregler zu prüfen oder zu verstellen:
1. Zugang zum Regler im APC-Pneumatikverteiler erhalten.
2. Verstellen Sie den mittlere Platte Balance Druckregler zu 0,1 Mpa (1 Bar).
3. In der Maschinensoftware Wartung wählen.
4. Wählen Sie Diagnostik.
5. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
6. Wählen Sie Modul wählen.
7. Benutzen Sie Weiter oder Zurück, um die folgenden Umschaltparameter zu markieren und
benutzen Sie Diagnostik laufen lassen, um zu gewährleisten, dass sie im korrekten Zustand
sind:
– OTS Mittlere Platte Runter umschalten wurde zu AUS eingestellt.
– OTS Mittlere Platte Hoch umschalten wurde zu AUS eingestellt.
– OTS Bremse umschalten wurde zu AUS eingestellt.
8. Benutzen Sie Weiter oder Zurück um OTS Mittlere Platte Runter umschalten zu markie-
ren und benutzen Sie Diagnostik laufen lassen, um auf EIN umzuschalten. Prüfen Sie die
mittlere Platte Montage der APC-Module in Bezug auf eventuell bemerkbare aufwärts/abwärts
Bewegungen.
HINWEIS
Die Balance der mittleren Platte Baugruppe sollte schnell geprüft werden (innerhalb von 20
Sekunden), da die Einstellung durch langsame Druckvariationen mit der Zeit beeinträchtigt
wird.
