2 UNIVERSALKLEMMEN (APC) 2.6 JUSTIERUNGEN UND EINSTELLUNGEN 48 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 8. Drehen Sie die Mengenreglereinstellung (3) langsam im Uhrzeigersinn, dies senkt den Luft- strom bis…
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 47
9. Schalten Sie mehrmals OTS Mittlere Platte Runter umschalten zwischen AUS und EIN um,
um zu bestätigen, dass es eine/keine bemerkbare Bewegung der mittleren Platte Baugruppe
gibt.
Wenn sich die mittlere Platte anhebt, sollte die Einstellung auf dem Balance Druckregler leicht
gesenkt werden.
Wenn die mittlere Platte absinkt, sollte die Einstellung auf dem Balance Druckregler leicht er-
höht werden.
10. Falls etwaige Justierungen vorgenommen wurden, wiederholen Sie die Schritte 8 und 9 um
sie erneut zu prüfen.
11. Benutzen Sie Weiter oder Zurück um OTS Mittlere Platte Hoch umschalten zu markieren
und benutzen Sie Diagnostik laufen lassen, um auf EIN umzuschalten. Prüfen Sie die mittle-
re Platte Montage der APC-Module in Bezug auf eventuell bemerkbare hoch/runter Bewegun-
gen.
HINWEIS
Die Balance der mittleren Platte Baugruppe sollte schnell geprüft werden (innerhalb von 20
Sekunden), da die Einstellung durch langsame Druckvariationen mit der Zeit beeinträchtigt
wird.
12. Schalten Sie mehrmals OTS Mittlere Platte Hoch umschalten zwischen AUS und EIN um,
um zu bestätigen, dass es eine/keine bemerkbare Bewegung der mittleren Platte Baugruppe
gibt.
Wenn sich die mittlere Platte anhebt, sollte die Einstellung auf dem Balance Druckregler leicht
gesenkt werden.
Wenn die mittlere Platte absinkt, sollte die Einstellung auf dem Balance Druckregler leicht er-
höht werden.
13. Falls etwaige Justierungen vorgenommen wurden, wiederholen Sie die Schritte 9 bis 12 um
sie erneut zu prüfen.
2.6.10.4 Obere Klemme Einfahren (Mengenregler 3A)
Zur Einstellung des "Oberen Klemme Einziehen" Mengenreglers:

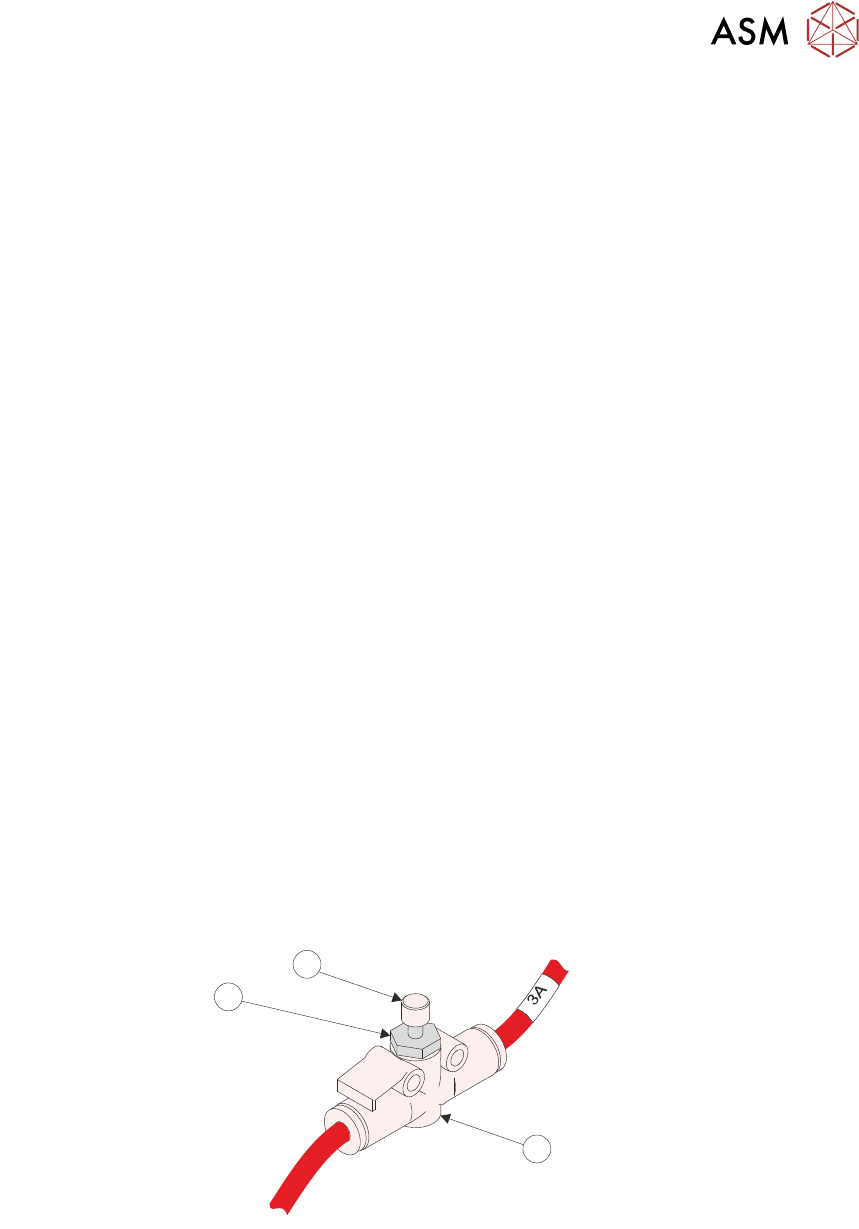

1. Orten Sie den Mengenregler 3A (1) (rote Leitung) in der Pneumatik Sicht, es befindet sich auf
der rechten Seite der Maschine, wo die vordere und hintere Pneumatik zusammen treffen.
1
2
3
2. Wählen Sie in der Maschinensoftware Wartung.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Benutzen Sie Weiter oder Zurück, um die Kippschalter Substratklemmen zu markieren.
7. Wählen SieDiagnostik laufen lassen.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
48 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
8. Drehen Sie die Mengenreglereinstellung (3) langsam im Uhrzeigersinn, dies senkt den Luft-
strom bis ein “Substratklemme Einfahren Fehler” in der Meldeleiste der Software angezeigt
wird.
9. Drehen Sie die Mengenreglereinstellung langsam entgegen den Uhrzeigersinn in 1/4 Dre-
hungssteigerungen, dies erhöht den Luftstrom, halten Sie sofort an, wenn die Meldung “Sub-
stratklemme Einfahren Fehler” erloschen ist.
10. Drehen Sie die Mengenreglereinstellung entgegen den Uhrzeigersinn um 2 weitere, volle Um-
drehungen. Ziehen Sie die Mengenregler Kontermutter (2) fest, um eine ungewollte Justie-
rung zu vermeiden.
2.6.10.5 Mittlere Platte Hoch (Mengenregler 1A)
Zur Einstellung des "Mittlere Platte Hoch" Mengenreglers:

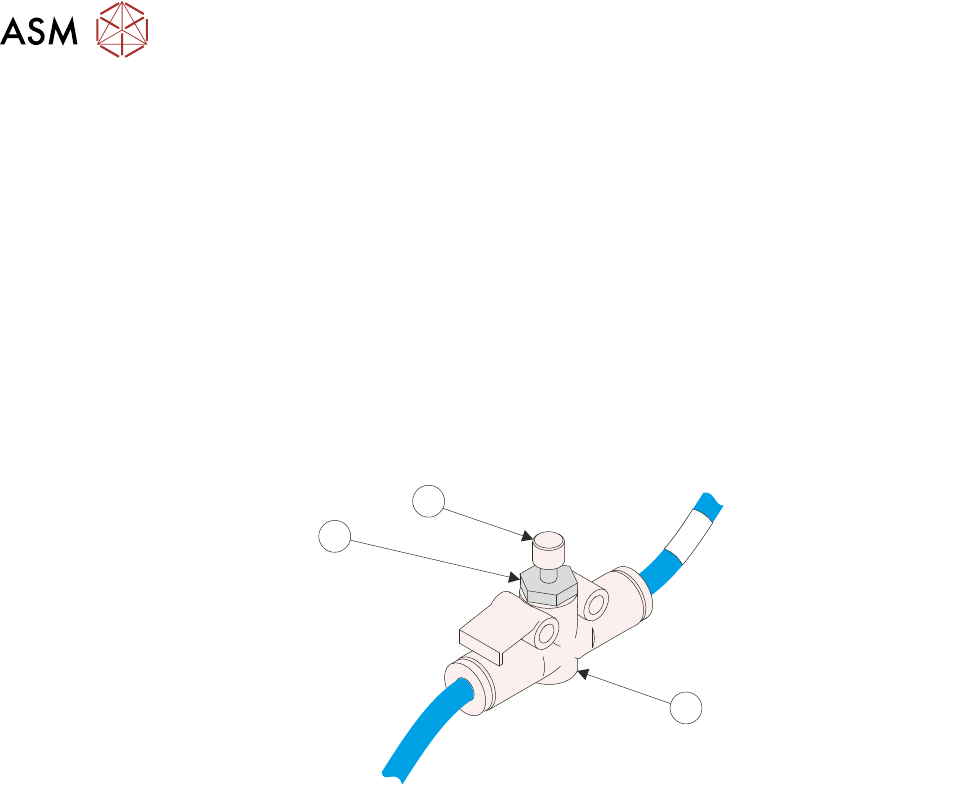

1. Orten Sie den Mengenregler 1A (blaue Leitung) (1) in der Pneumatik Sicht, es befindet sich
auf der rechten Seite der Maschine, wo die vordere und hintere Pneumatik zusammen treffen.
1A
1
2
3
2. Wählen Sie in der Maschinensoftware Wartung.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Benutzen Sie Weiter oder Zurück, um Mittlere Platte Hoch und Runter im Kreis fahren zu
markieren.
7. Wählen SieDiagnostik laufen lassen.
8. Konzentrieren Sie sich auf die "mittlere Platte hoch" Bewegung, justieren Sie den Mengenreg-
ler (3), um eine kontrollierte aufwärts Bewegung (ca. 1,5 volle Umdrehungen entgegen den
Uhrzeigersinn aus der geschlossenen Position, dies sollte nicht 2 volle Umdrehung über-
schreiten) zu erzielen.
2 UNIVERSALKLEMMEN (APC)
2.6 JUSTIERUNGEN UND EINSTELLUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 49
9. Wenn der mittlere Platte Zyklus beendet ist, legen Sie einen 3 mm Innensechskantschlüssel
(1) über die Oberseite der Einheit.
1
10. Benutzen Sie Weiter oder Zurück, um Substratklemmen umschalten zu markieren.
11. Schalten Sie wiederholt die Substratklemmen mittels des Kippschalters EIN, dann AUS. Be-
obachten Sie die Bedienung der Klemmen, während sie angehoben werden, dies sollte ein
glatter Bewegungsablauf sein. Es sollten keine ratternden Geräusche von der Klemmenmon-
tage oder dem Innensechskantschlüssel kommen.
12. Wenn die Klemme aufwärts Bewegung nicht glatt ist, bzw. wenn es bemerkbare, ratternde
Geräusche gibt, wiederholen Sie Schritte 6 bis 11.
Wenn die Klemme aufwärts Bewegung glatt ist und es keine bemerkbaren, ratternden Ge-
räusche von der Klemmenmontage oder dem Innensechskantschlüssel gibt, ziehen Sie die
Mengenregler Kontermutter (2) fest, um eine ungewollte Justierung zu verhindern.
2.6.10.6 Mittlere Platte Runter (Mengenregler 2A)
Zur Einstellung des "Mittlere Platte Runter" Mengenreglers:
1. Orten Sie den Mengenregler 2A (blaue Leitung) (1) in der Pneumatik Sicht, er befindet sich
auf der rechten Seite der Maschine, wo die vordere und hintere Pneumatik zusammen treffen.
2A
1
2
3
2. Wählen Sie in der Maschinensoftware Wartung.
3. Wählen Sie Diagnostik.
4. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
5. Wählen Sie Modul wählen.
6. Wählen Sie Justieren.
7. Benutzen Sie Weiter oder Zurück, um den Klemmendruck zu markieren.
8. Benutzen Sie Steigern oder Senken um es auf 1,5 Bar einzustellen.
