2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 51
2.7 AUSTAUSCHVERFAHREN
2.7.1 Qualfikation des Personals
Mit Ausnahme des Substratklemme Folienaustauschs, dürfen alle Austauschverfahren in diesem
Abschnitt nur von einem ASM-Techniker, bzw. einem entsprechend geschulten Kundendiensttech-
niker durchgeführt werden.
2.7.2 Vorbereitung für den Austausch
Um die Maschine auf all APC-Modul Austauschverfahren vorzubereiten:
1. Wählen Sie Abdeckung öffnen Befehle.
2. Wählen Sie Druckschlitten nach hinten.
3. Wählen Sie Sieb entladen.
4. Die vordere Druckkopfabdeckung öffnen.
5. Entfernen Sie das Sieb aus der Maschine.
6. Schließen Sie die vordere Druckkopfabdeckung, drücken Sie die System Taste.
7. Wählen Sie Zurück.
8. Wählen Sie Wartung.
9. Wählen Sie Diagnostik.
10. Benutzen Sie Weiter oder Zurück, um den Hebetisch zu markieren.
11. Wählen Sie Modul wählen.
12. Benutzen Sie Weiter oder Zurück, um Tisch zu Druckhöhe anheben zu wählen.
13. Diagnose laufen lassen wählen.
14. Wählen Sie Exit.
15. Benutzen Sie Weiter oder Zurück, um das Schienensystem zu markieren.
16. Wählen Sie Modul wählen.
17. Benutzen Sie Weiter oder Zurück, um die Schienensubstratbreite Kalibration einstellen
zu markieren.
18. Wählen Sie Justieren.
19. Benutzen Sie Steigern oder Senken, um die Substratbreite in eine geeignete Wartungsposi-
tion (wie z. B. 50 mm) einzustellen.
20. Wählen Sie Exit.
21. Benutzen Sie Weiter oder Zurück, um die folgenden Umschaltparameter zu markieren und
benutzen Sie Diagnostik laufen lassen, um zu gewährleisten, dass sie korrekt eingestellt
sind:
– OTS Over Top Klemme umschalten wurde auf AUS gestellt.
– OTS Mittlere Platte Runter umschalten wurde auf AUS eingestellt.
– OTS Mittlere Platte Hoch umschalten wurde auf AUS eingestellt.
– OTS Bremse umschalten wurde auf AUS eingestellt.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
52 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
22. Benutzen Sie das Anschlussschalterventil, um die Luftzufurht von den APC-Modulen zu tren-
nen.
1
Sitz des APC-Verteilers
23. Orten Sie die Kugelprofilbohrungen auf der Unterseite des APC-Moduls. Um zu verhindern,
dass eventuell der Schaft mitten in einem Austauschvorgang herausfällt, kleben Sie zwei
Streifen Abdeckband (1) über die Bohrungen (2).
1
2
Unteransicht des APC-Moduls (Die Verkabelung wurde zur verbesserten Ansicht entfernt)
2.7.3 Vorgang nach dem Austauschverfahren
Nachdem ein Austauschvorgang durchgeführt wurde (mit Ausnahme von Substratklemmenfolien,
wenn nur diese ersetzt werden), müssen die folgenden Justier- und Einstellungsvorgänge durchge-
führt werden:
1. Entfernen Sie das Abdeckband von der Unterseite des APC-Moduls.
2. Wenn die Produktbreite auf 250 mm eingestellt ist, sollte der Abstand zwischen den Schienen
(gemessen an der Snug Bar Mitte) zwischen 250,48 mm und 250,52 mm liegen.
Wenn der Abstand zwischen den Schienen außerhalb dieser Parameter liegt, dann führen Sie
folgende Vorgänge durch: "Schienenbreite in Ausgangsposition" und "Einstellung der Sub-
stratbreite", wie im Abschnitt "Justierungen und Einstellungen" in diesem Kapitel beschrieben.
3. Führen Sie den Vorgang "Substrattransit Freiraumprüfung" im Abschnitt "Justierungen und
Einstellungen" in diesem Kapitel durch.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 53
2.7.4 Substratklemme Folienaustausch
WARNUNG
LEITERPLATTENKLEMMEN. UM VERLETZUNGEN ZU VERMEIDEN MUSS BEI
ARBEITEN IM KLEMMBEREICH DER MASCHINE AUF BESONDERE
VORSICHT GEACHTET WERDEN. DIE MESSERLEISTEN AN DEN VORDEREN
UND HINTEREN KLEMMEN SIND EXTREM SCHARF.
2.7.4.1 Entfernen Sie
1. Achten Sie darauf, dass der Vorgang "Vorbereitung für den Austausch" beendet wurde.

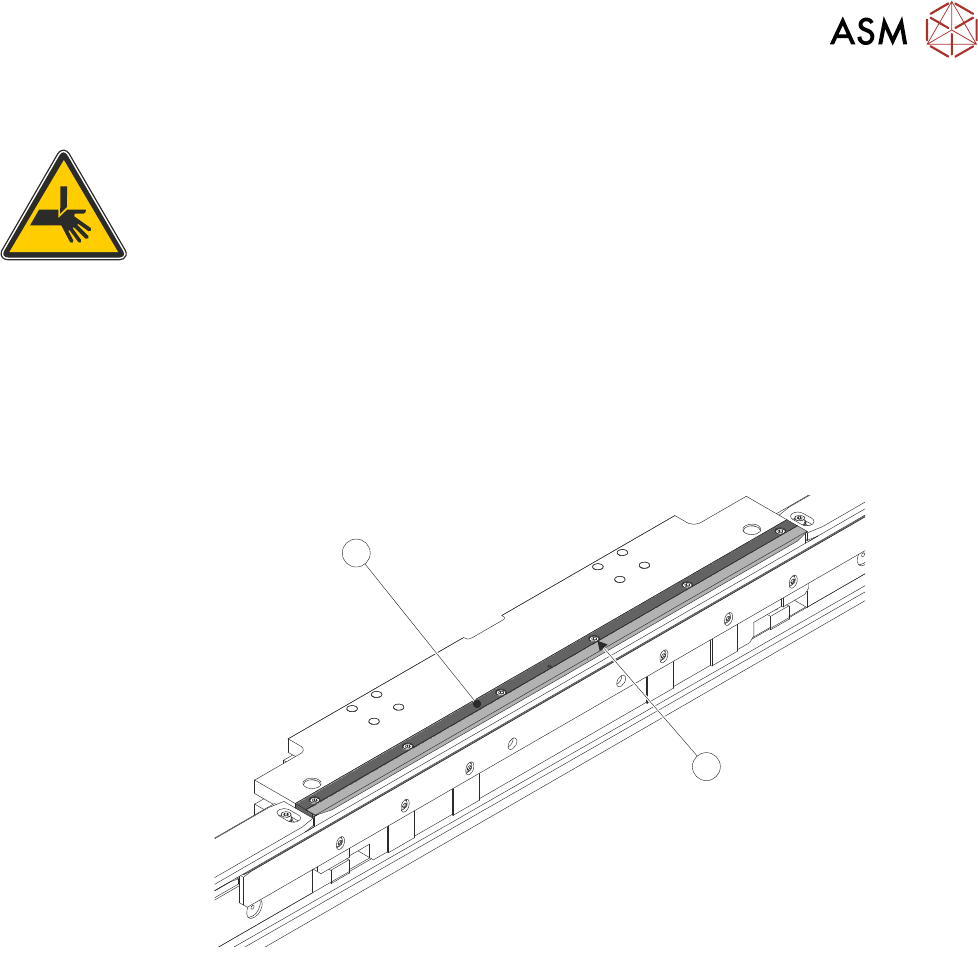

2. Mit Hilfe eines 2,5 mm Innensechskantschlüssels, entfernen Sie die Substratklemme Foliensi-
cherungsschrauben (1) (in sechs Positionen) und entfernen Sie die Substratklemme Folien-
montage (2).
1
2
Rückansicht des APC-Moduls
