2 UNIVERSALKLEMMEN (APC) 2.7 AUSTAUSCHVERFAHREN EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 73 14. Wiederholen Sie die Schritte 11 bis 13 für den anderen Hubzylinder. 2.7.10.2 Austauschen 1. Benutzen Sie IPA-T…
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
72 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
8. Für den Zugang mit dem Schraubenschlüssel, heben Sie die mittlere Platte leicht an. Benut-
zen Sie einen 5,5 mm AF Maulschlüssel (1), um zu verhindern, dass die Zylinderstange sich
dreht, entfernen Sie die Hubzylinder Ansatzschrauben, welche die mittlere Platte mit dem
Hubzylinder verbinden.
1
2
3
4
9. Benutzen Sie einen 2,5 mm Innensechskantschlüssel (2), entfernen Sie die Senkkopfschrau-
be (3), welche den Sensor (4) an der mittleren Platte befestigt. Führen Sie den Sensor wieder
zurück durch das Durchgangsloch.
10. Entfernen Sie the mittlere Platte Baugruppe (3).
1
2
3
11. Trennen Sie die blauen Pneumatikröhren von dem Rohrbogen des Hubzylinders, notieren Sie
sich dabei, welches Rohr zu welchem Anschluss gehört.
12. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, entfernen Sie the Kopfschrauben (1),
welche den Hubzylinder (2) am Unteraufbau sichern.
13. Entfernen Sie den Hubzylinder.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 73
14. Wiederholen Sie die Schritte 11 bis 13 für den anderen Hubzylinder.
2.7.10.2 Austauschen

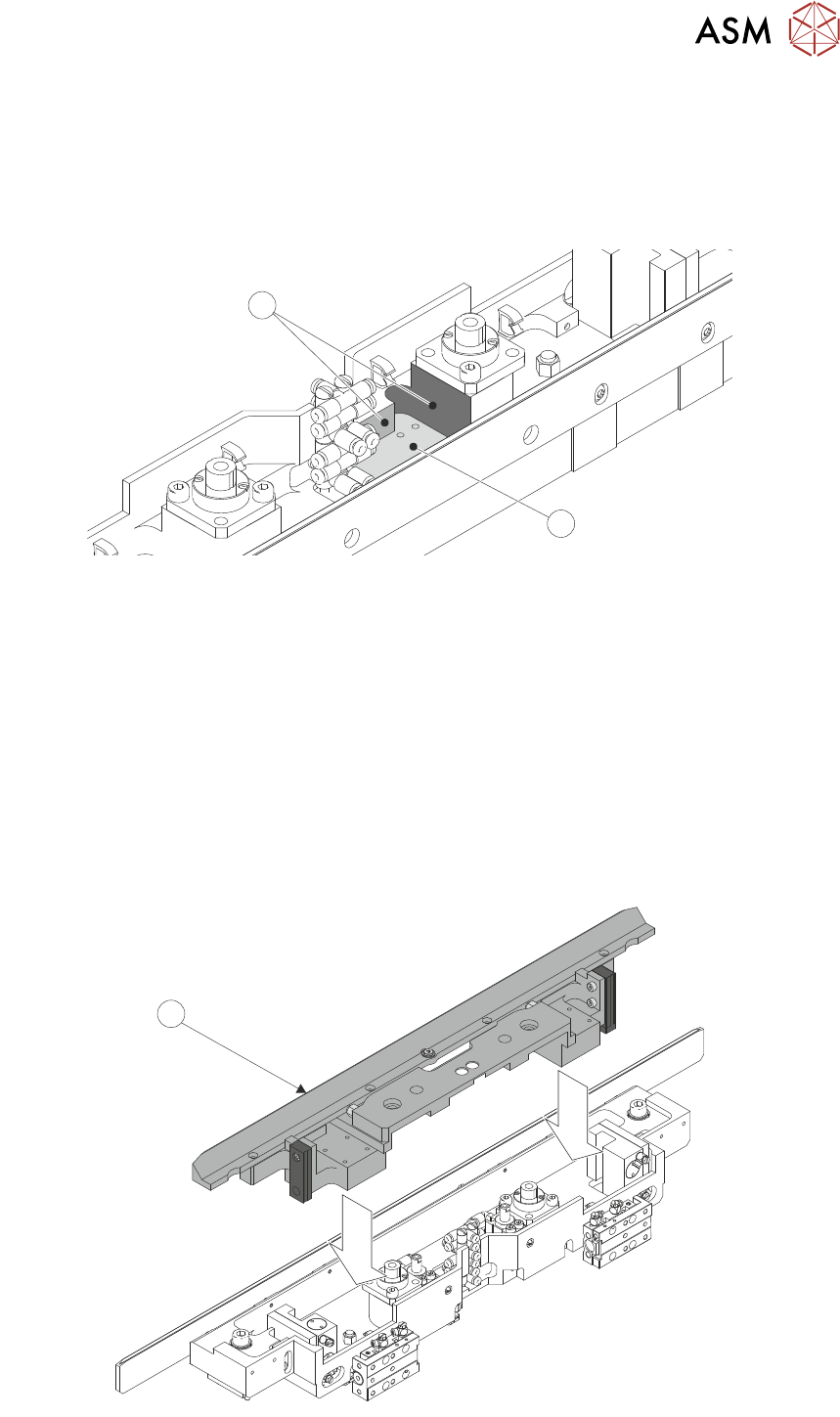

1. Benutzen Sie IPA-Tücher, um die Oberfläche des Hubzylinderaufbaus (1), bzw. den Fest-
punkt (2) auf der Unterseite der Baugruppe zu reinigen.
2
1
2. Passen Sie zwei Winkelverschraubungen an den Hubzylinder an und gewährleisten Sie, dass
die Luftanschlüsse zur mitte der Unterseite der Baugruppe des APC-Moduls zeigen.
3. Passen Sie den Hubzylinder an der Unterseite der Baugruppe ein und gewährleisten Sie,
dass er vollständig gegen die Festpunktflächen geschoben wird.
4. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, sichern Sie den Hubzylinder mit den
Kopfschrauben am Unteraufbau.
5. Schließen Sie die blauen Pneumatikrohre wieder an, achten Sie darauf, dass sie korrekt
angeschlossen werden, wie in Schritt 11 des Vorgangs zu deren Entfernung erläutert.
6. Wiederholen Sie die Schritte 2 bis 5 für die anderen Hubzylinder.
7. Installieren Sie die mittlere Platte Baugruppe (1).
1
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
74 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
8. Führen Sie den Sensor wieder zurück durch das Durchgangsloch. Sichern Sie den Sensor an
der mittleren Platte mit Hilfe eines 2,5 mm Innensechskantschlüssels und der Senkkopf-
schraube.
9. Mit der mittleren Platte in der abgesenkten Position, installieren Sie die 2 Ansatzschrauben
und ziehen Sie sie fest, bis die Zylinderstangen sich zu drehen beginnen.
10. Um die Ansatzschrauben vollständig festzuziehen, heben Sie die mittlere Platte leicht an. Be-
nutzen Sie einen 5,5 mm AF Maulschlüssel (1), um zu verhindern, dass sich die Zylinderstan-
ge dreht, ziehen Sie die Hubzylinder Ansatzschrauben vollständig fest.
1
2
11. Heben Sie den Führungsschlitten (1) und (3) und fügen Sie ihn erneut ein gemäß des Schie-
beantriebaustauschs. Austausch erfolgt wie im Vorgang in den Schritten 2 bis 7 zu Beginn
dieses Abschnitts dargestellt.
1
2
3
4
12. Wiederholen Sie Schritt 11 für den anderen Führungsschlitten.
13. Zentralisieren Sie die mittlere Platte Baugruppe auf der X-Achse.
