2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
78 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019

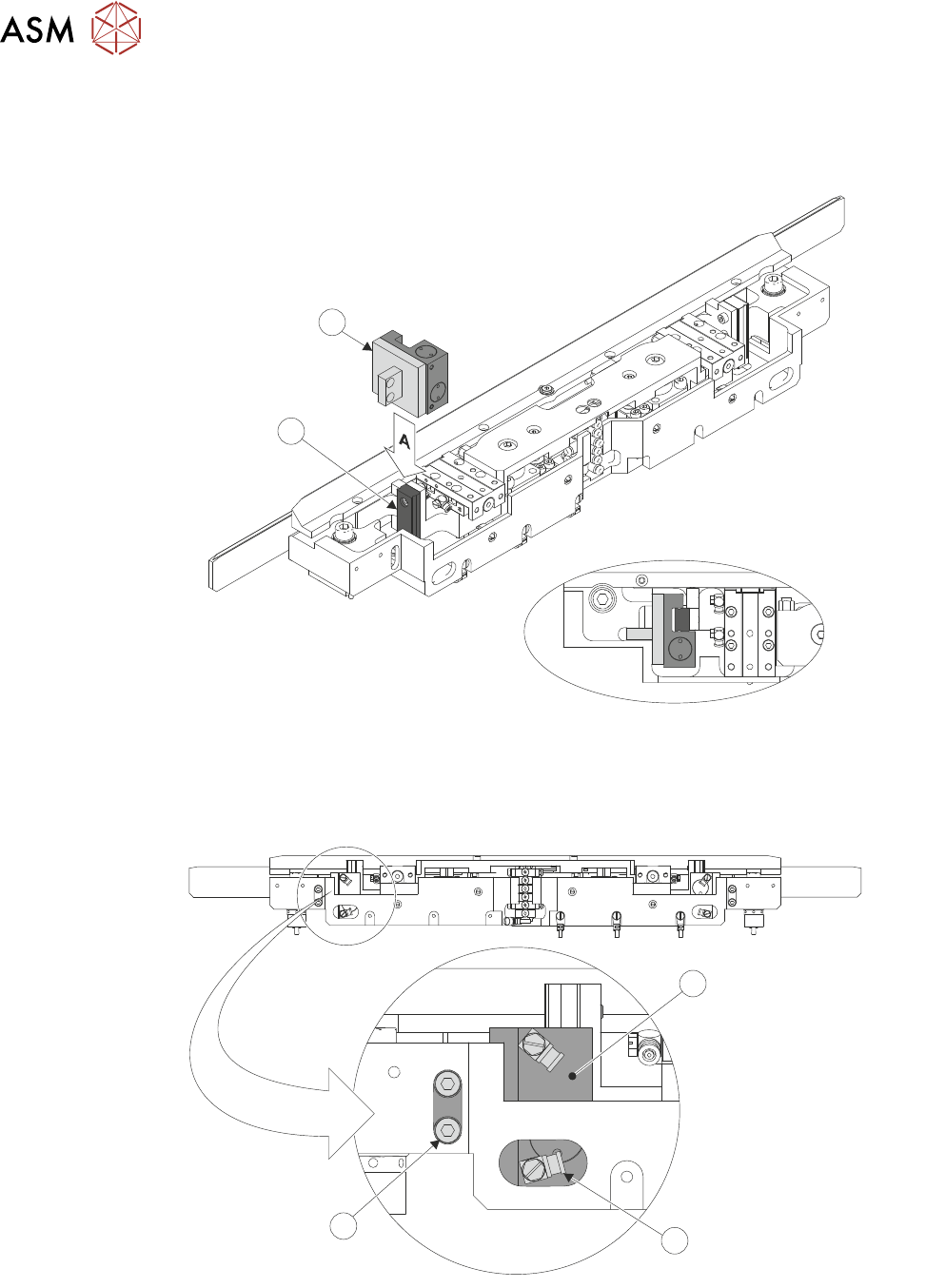

6. Installieren Sie die Klemmenbaugruppe (2) in die Unterseite der Baugruppe, achten Sie
darauf, dass die Baugruppe nach unten geschoben werden kann und die Linearschiene (1)
umgibt.
1
2
A
7. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, sichern Sie die Klemmenbaugruppe an
der Unterseite der Baugruppe (1).
1
2
3
8. Benutzen Sie einen Schlitzschraubendreher, schließen Sie die Rohrbogen (2) (in 2 Positio-
nen) wieder an die Klemmenbaugruppe an. Achten Sie darauf, dass die Rohrbogen korrekt
ausgerichtet sind und an die korrekten Anschlüsse befestigt wurden (notiert/markiert bei
Schritt 4 des Entfernungsvorgangs).
9. Wiederholen Sie die Schritte 6 bis 8 für die andere Klemmenbaugruppe.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 79
10. Zentralisieren Sie die mittlere Platte Baugruppe auf den X-Achsen.

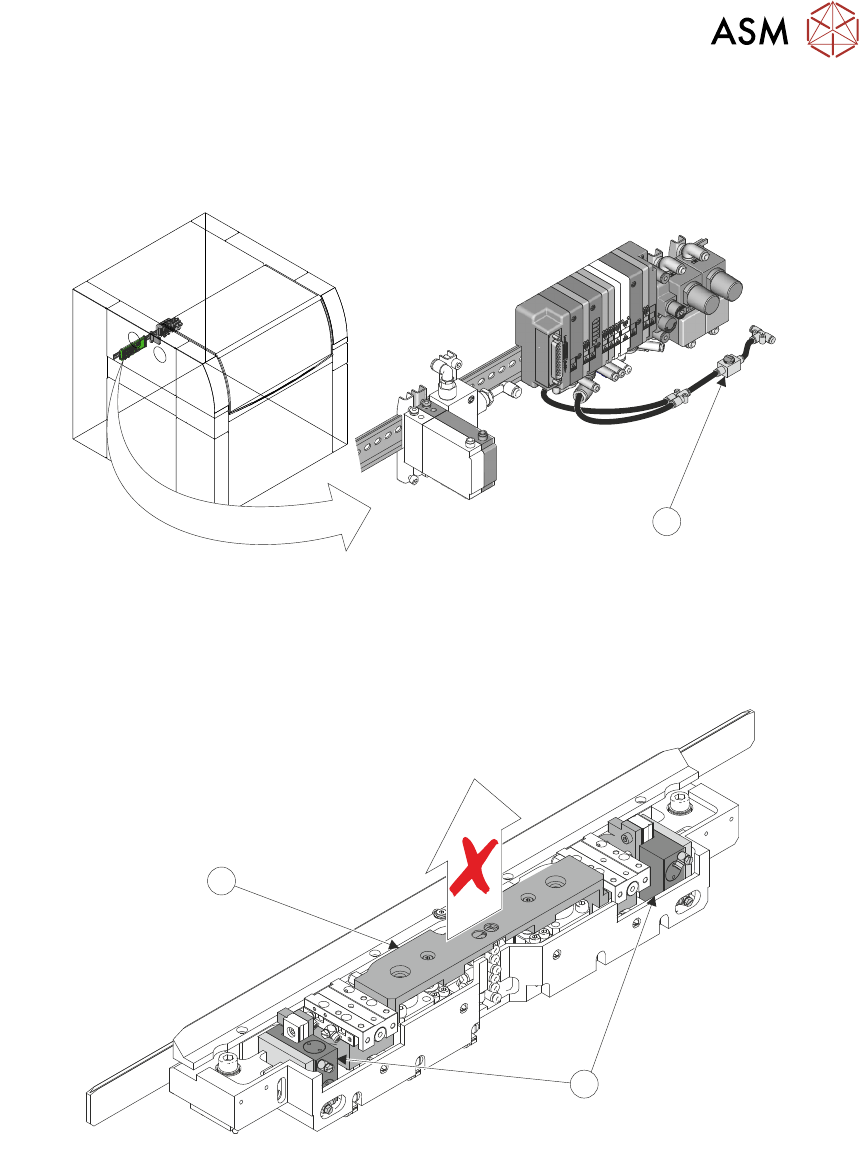

11. Benutzen Sie das Trennschalterventil (1), um die Luftzufuhr wieder an die APC-Module anzu-
schließen.
1
12. Achten Sie darauf, dass die Zimmer-Klemmen (1) energisiert worden sind. Die mittlere Platte
Baugruppe (2) sollte sich nicht heben können, wenn ein manueller Einbau vorgenommen
wird.
1
2
13. Benutzen Sie einen 5 mm Innensechskantschlüssel und ziehen Sie die Zylinderschrauben
und Ausgleichscheiben, welche die mittlere Platte am Wellenführungaufbau befestigen, voll-
ständig fest.
14. Benutzen Sie das Trennschalterventil, um die Luftzufuhr zu den APC-Modulen zu trennen.
Trennen Sie den stromaufwärts gelegenen Schlauch vom Trennschalter, damit sich jeglicher
Restdruck im System entlüften kann. Schließen Sie den stromaufwärts gelegenen Schlauch
wieder an.
15. Gewährleisten Sie, das die mittlere Platte Baugruppe freie Bewegung hat. Heben Sie die Bau-
gruppe an und lassen Sie sie fallen, prüfen Sie dabei, dass sie unter ihrem eigenen Gewicht
wieder zurück in ihre Ausgangsposition fällt.
16. Installieren Sie die obere Platte wie in "Obere Platte Austausch: austauschen" beschrieben.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
80 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
17. Installieren Sie die Substratklemmenfolie wie in "Substratklemme Folienaustausch: austau-
schen" beschrieben.
18. Vorgang nach dem Austauschverfahren beenden
2.7.12 Entfernung der End-, Mittel- und mittleren Schiene
Das MTR-System besteht aus zwei Endschienen, zwei mittleren Schienen und einem Mittelab-
schnitt pro Schiene.
1
1
1
2
2
3
3
3
3
4
5
6
7
8
9
9
10
1 Endschiene 6 Draufsicht
2 Endschienen Schrauben 7 Seitenansicht
3 Mittelschiene Schrauben 8 mittlere Schiene
4 pneumatischer Anschluss 9 mittlere Schiene
5 Chassis 10 mittlerer Abschnitt (APC)
