1 HANDBUCH INFORMATIONEN 1.2 ÄNDERUNGEN IM HANDBUCH 8 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 C US TO M ER U SE O RI G IN A TO R Name & Department Position T elephone No. Email Fax No. Model Number Sof…
1 HANDBUCH INFORMATIONEN
1.1 HANDBUCH UMFANG
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 7
1
HANDBUCH INFORMATIONEN
1.1 HANDBUCH UMFANG
Dieses Handbuch ist eine Ergänzung zu den Dokumenten für Ihre Maschine. Es bietet technische,
sowie Betriebs- und Sicherheitsinformationen mit Rat entsprechend zu den Themen. Für Informa-
tionen in Bezug auf allgmeine und spezifische maschinentechnische sowie Betriebs- und Sicher-
heitsinformationen, beziehen Sie sich bitte auf die relevanten Maschinenunterlagen.
1.2 ÄNDERUNGEN IM HANDBUCH
Die Informationen in diesem Handbuch können ohne Vorankündigung geändert werden.
Kein Teil dieses Handbuchs darf ohne ausdrückliche schriftliche Genehmigung von ASM Assembly
Systems Singapore Pte Ltd. in irgendeiner Form oder auf irgendeine Art und Weise, elektronisch
oder mechanisch, einschließlich Kopieren und Aufzeichnen, reproduziert, in irgendeiner Form oder
auf welche Weise übermittelt werden.
Bei der Erstellung dieses Handbuchs wurden alle Bemühungen unternommen, um sicherzustellen,
dass die Informationen in jeder Hinsicht klar dargestellt und korrekt sind.
Sollten bei der Verwendung dieses Handbuchs Fehler oder Versäumnisse festgestellt werden,
bzw. der Leser der Ansicht ist, das Verbesserungen notwendig sind um Unstimmigkeiten zu besei-
tigen, kann eine Änderung mittels des beigefügten Änderungsformulars erfolgen. Dieses kann mit
den Änderungsempfehlungen an folgende Adresse gesendet werden.
Quality Manager
ASM Assembly Systems Weymouth Ltd
11 Albany Road
Granby Industrial Estate
Weymouth
Dorset
DT4 9TH
England
Tel: +44 1305 760760
Fax: +44 1305 760123
www.asm-smt.com
1 HANDBUCH INFORMATIONEN
1.2 ÄNDERUNGEN IM HANDBUCH
8 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
CUSTOMER USE
ORIGINATOR
Name & Department
Position
Telephone No.
Email
Fax No.
Model Number
Software Version
Machine Serial No.
Title
Chapter
Page No.
Company
MACHINE
DETAILS OF CHANGE
ATTACHMENTS
ACCEPTED
DETAILS OF CHANGE
MANUALS AFFECTED
ACTION COMPLETE
MANUAL
INTERNAL USE
DATE:
Log No:
YES
NO
Name
Signature
Reason:
Priority:
Immediate:
Next Release:
2 UNIVERSALKLEMMEN (APC)
2.1 ÜBERSICHT
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 9
2
UNIVERSALKLEMMEN (APC)

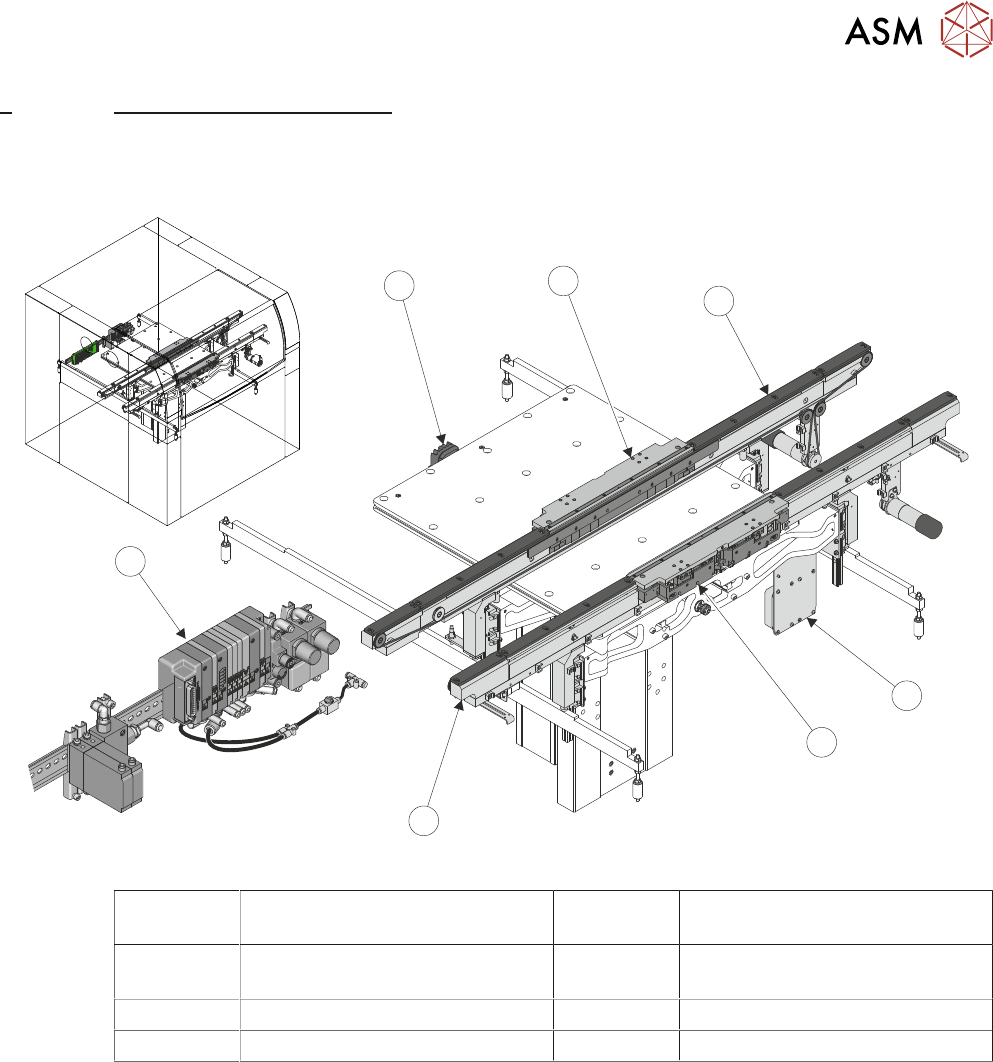

2.1 ÜBERSICHT
1
4
2
5
3
7
6
1 Hinteres APC-Modul 5 vordere modulare Transportschie-
ne (MTR)
2 hintere modulare Transportschie-
ne (MTR)
6 APC pneumatische Steuerungs-
schiene
3 MTR Schaltkreisgehäuse 7 Festsitz/Schienenbreitemotor
4 vorderes APC-Modul
Das Universalklemmensystem (APC) ist ein Substrat-Management-System, das verschiedene
Klemm- und Halteoptionen bietet, um bei der Bearbeitung von unterschiedlichen Arten von PCBs,
welche durch den DEK Siebdrucker laufen, zu assistieren.
Das APC-System aktiviert das Klemmen der PCB in drei von der Software wählbaren Modi:
1. "Nur Snug": Die PCB wird zu den Seiten hin oder an den Enden festgeklemmt nachdem sie
zuvor durch sog. "Over The Top (OTT)" Folien (die vor dem Druckzyklus wieder abgenommen
werden) flach in Position gelegt wurden.
2. "Nur Klemme": Die PCB wird mit Hilfe von herkömmlichen OTT-Klemmen festgeklemmt.
3. "Snug und Klemme": Die PCB wird mit OTT geklemmt und festgesetzt.
