2 UNIVERSALKLEMMEN (APC) 2.7 AUSTAUSCHVERFAHREN 82 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 3. Trennen Sie die Luftzufuhr, indem Sie das Trennschalterventil (1) ausschalten. 1 4. Orten Sie die Pneumatikvert…
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 81
2.7.12.1 Endschiene
Zur Entfernung und zum Austausch einer Endschiene:
1. Schieben Sie das Transportband von der dazugehörigen Endschienen Riemenscheibe.
2. Orten Sie die zwei M3 x 8 mm Susbstratführung Halteschrauben und entfernen Sie sie.
3. Entfernen Sie die Endschiene Susbstratführung.
4. Orten Sie die zwei M6 x 50 mm Endschiene Schrauben und entfernen Sie sie. Die Endschie-
ne ist am Chassis befestigt und lässt sich frei herausheben, nachdem die Schrauben entfernt
wurden.
5. Der Austausch ist der umgekehrte Vorgang (Schritte 1 bis 4).
6. Um die Susbstratführung korrekt zu justieren, führen Sie den "Schienenbreite in Ausgangspo-
sition führen" und "Substratführung Einstellung" Vorgang durch, der im Abschnitt Justierungen
und Einstellungen in diesem Kapitel zu finden ist.
2.7.12.2 mittlere Schiene
Zur Entfernung und zum Austausch einer mittleren Schiene:
1. Schieben Sie das Transportband von den dazugehörigen End- und Mittelschienen Riemen-
scheiben.
2. Orten Sie die Mittelschiene Pneumatikverbindungen und entfernen Sie den Pneumatik-
schlauch (schieben Sie den Bund auf dem Winkelanschluss und ziehen Sie den Schlauch
frei).
3. Orten Sie die zwei M3 x 6 mm Susbstratführung Halteschrauben und entfernen Sie sie.
4. Entfernen Sie die Mittelschiene Susbstratführung.
5. Orten Sie die zwei M6 x 50 mm Mittelschiene Schrauben und entfernen Sie sie. Die mittlere
Schiene ist am Chassis befestigt und lässt sich frei herausheben, nachdem die Schrauben
entfernt wurden.
6. Der Austausch ist der umgekehrte Vorgang (Schritte 1 bis 5).
7. Um die Susbstratführung korrekt zu justieren, führen Sie den "Schienenbreite in Ausgangspo-
sition führen" und "Substratführung Einstellung" Vorgang durch, der im Abschnitt Justierungen
und Einstellungen in diesem Kapitel zu finden ist.
2.7.12.3 Mittlerer Abschnitt: APC-Modul
Wo ein gleichwertiger Ersatz erforderlich ist, kann dieser Vorgang benutzt werden, um den mittle-
ren Abschnitt des MTRs zu entfernen und auszutauschen.
HINWEIS
Wenn die APC-Baugruppe durch ein anderes Mittelabschnittmodul ausgetauscht werden soll, müs-
sen alle Pneumatikverbindungen am Ende terminiert sein oder (je nach Bedarf) vollständig entfernt
werden.
1. Orten Sie das APC-Modul (Mittelabschnitt), das ersetzt werden soll.
2. Schieben Sie das Transportband von der dazugehörigen linken Endschiene Riemenscheibe.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
82 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
3. Trennen Sie die Luftzufuhr, indem Sie das Trennschalterventil (1) ausschalten.
1
4. Orten Sie die Pneumatikverteiler und die Pneumatikverbindungen an der Hinterseite des
APC-Moduls (Abbildung am Ende dieses Vorgangs).
5. Trennen Sie die Pneumatikverbindungen, zum Entfernen schieben Sie den Bund rein, währen
Sie gleichzeitig den Schlauch herausziehen.
6. Entfernen Sie die Pneumatikschläuche und den Pneumatikschlauch-Sensor von den am
Modul befestigten Kabelbindern.
7. Folgen Sie dem Pneumatikschlauch Sensor und trennen Sie 8PL235 (vorderes APC-
Modul)/8PL236 (hinteres APC-Modul) von dessen Steckanschluss.
8. Orten Sie die zwei M5 x 20 Schrauben unter dem APC-Modul, die dies an der Schiene halten.
Ansicht von der Unterseite des APC-Moduls
9. Entfernen Sie die Schrauben und heben Sie die Einheit frei von der Schiene weg.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 83
1
2
A
3
4
5
6
7
9
8
A

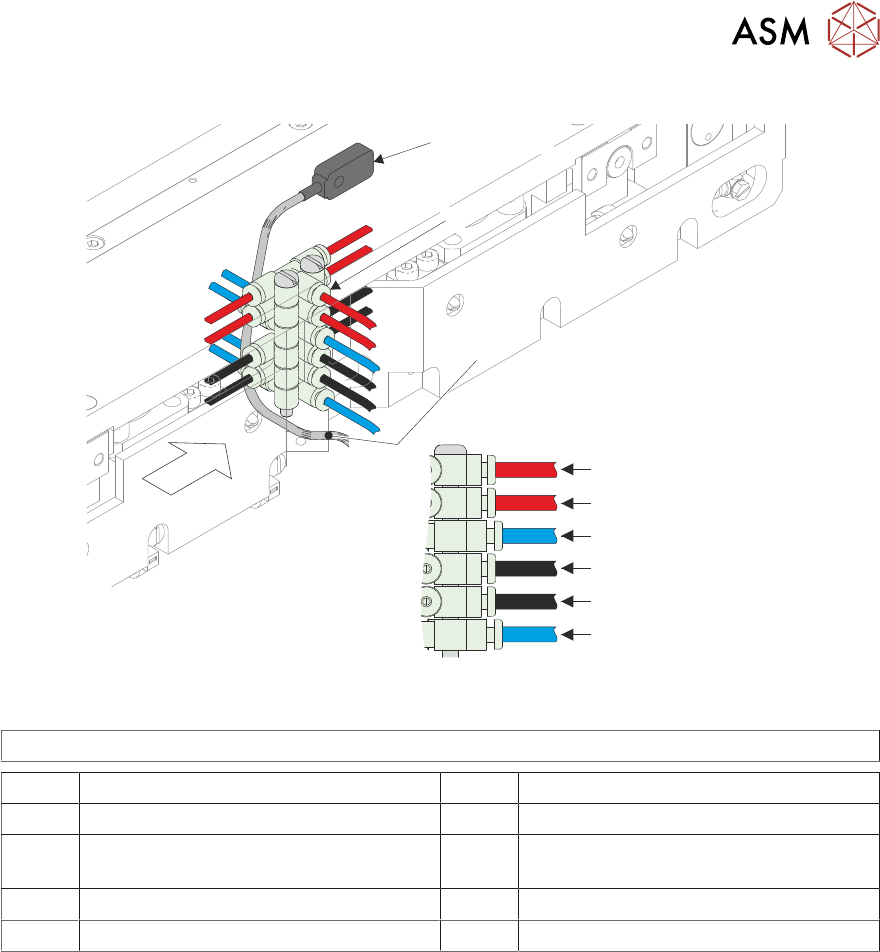

Illustration für Schritt 4
1 Einfahren Sensor 6 2 Mittlere Platte Runter (Blau)
2 Pneumatikverbindungen 7 4B Z-Klemme Ein (Schwarz)
3 Einfahren Sensor Pneumatikschlauch
(Grau)
8 4A Z-Klemme Ein (Schwarz)
4 3A Klemme Erweitern (Rot) 9 1 Mittlere Platte Runter (Blau)
5 3B Klemme Erweitern (Rot)
