2 UNIVERSALKLEMMEN (APC) 2.8 KALIBRIERUNGEN 86 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 2.8.2 Snug Kraft Kalibration HINWEIS Die APC Snug Kraft wurde vom Werk eingestellt und bedarf normalerweise keiner Kal…
2 UNIVERSALKLEMMEN (APC)
2.8 KALIBRIERUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 85
10. Benutzen Sie einen Tachometer, der am Oberflächengeschwindigkeitstestrad angebracht ist,
dies befindet sich auf der Eingabe- oder Ausgaberiemenscheibe des Motors am vorderen
Band, messen Sie die Geschwindigkeit des Motors von links nach rechts.
1
2
3
4
Ansicht des hinteren Transportbands
11. Achten Sie darauf, dass eine Geschwindigkeit von 29 bis 31 m/min erzielt wird.
12. Wiederholen Sie die Schritte 10 und 11 für Vorne Re na Li Geschwindigkeit, Hinten Li na
Re Geschwindigkeit und Hinten Re na Li Geschwindigkeit.
13. Markieren Sie in der Tabelle Vorne Li na Re ALT Geschwindigkeit.
14. Benutzen Sie einen Tachometer, der am Oberflächengeschwindigkeitstestrad angebracht ist,
dies befindet sich auf der Eingabe- oder Ausgaberiemenscheibe des Motors am vorderen
Band, messen Sie die Geschwindigkeit des Motors von links nach rechts.
15. Wählen Sie Steigern oder Senken, um die Motorgeschwindigkeit zu justieren und so 14 bis
16 m/min zu erzielen.
16. Wiederholen Sie die Schritte 14 und 15 für Vorne Re na Li ALT Geschwindigkeit, Hinten Li
na Re ALT Geschwindigkeit und Hinten Re na Li ALT Geschwindigkeit.
17. Falls eine Justierung erforderlich ist, entfernen Sie die Transportbandgeschwindigkeit Nach-
stellkappe am entsprechenden Motor und justieren Sie sie mit einem geeigneten Abgratwerk-
zeug.
18. Wählen Sie Weiter.
19. Wählen Sie Steigern oder Senken, um den Lauf der Transportbänder von links nach rechts
zu starten.
20. Achten Sie darauf, dass eine Geschwindigkeit von 29 bis 31 m/min für beide Bänder (vorne
und hinten) erzielt wird.
HINWEIS
Es gibt keine separate Justierung zwischen links nach rechts und rechts nach links. Wenn die
obige Geschwindigkeit nicht in beide Richtungen erzielt wird, könnte der Motor fehlerhaft sein.
21. Wählen Sie Exit.
22. Wählen Sie Exit.
23. Wählen Sie Zurück.
24. Schutzabdeckung wieder einsetzen.
2 UNIVERSALKLEMMEN (APC)
2.8 KALIBRIERUNGEN
86 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.8.2 Snug Kraft Kalibration
HINWEIS
Die APC Snug Kraft wurde vom Werk eingestellt und bedarf normalerweise keiner Kalibration. Die-
ser Vorgang sollte nur von einem geschulten ASM Kundendiensttechniker durchgeführt werden,
der Zugang zu den erforderlichen Geräten hat.
Zur Kalibration der APC Snug Kraft:
1. Starten Sie die DEK Software.

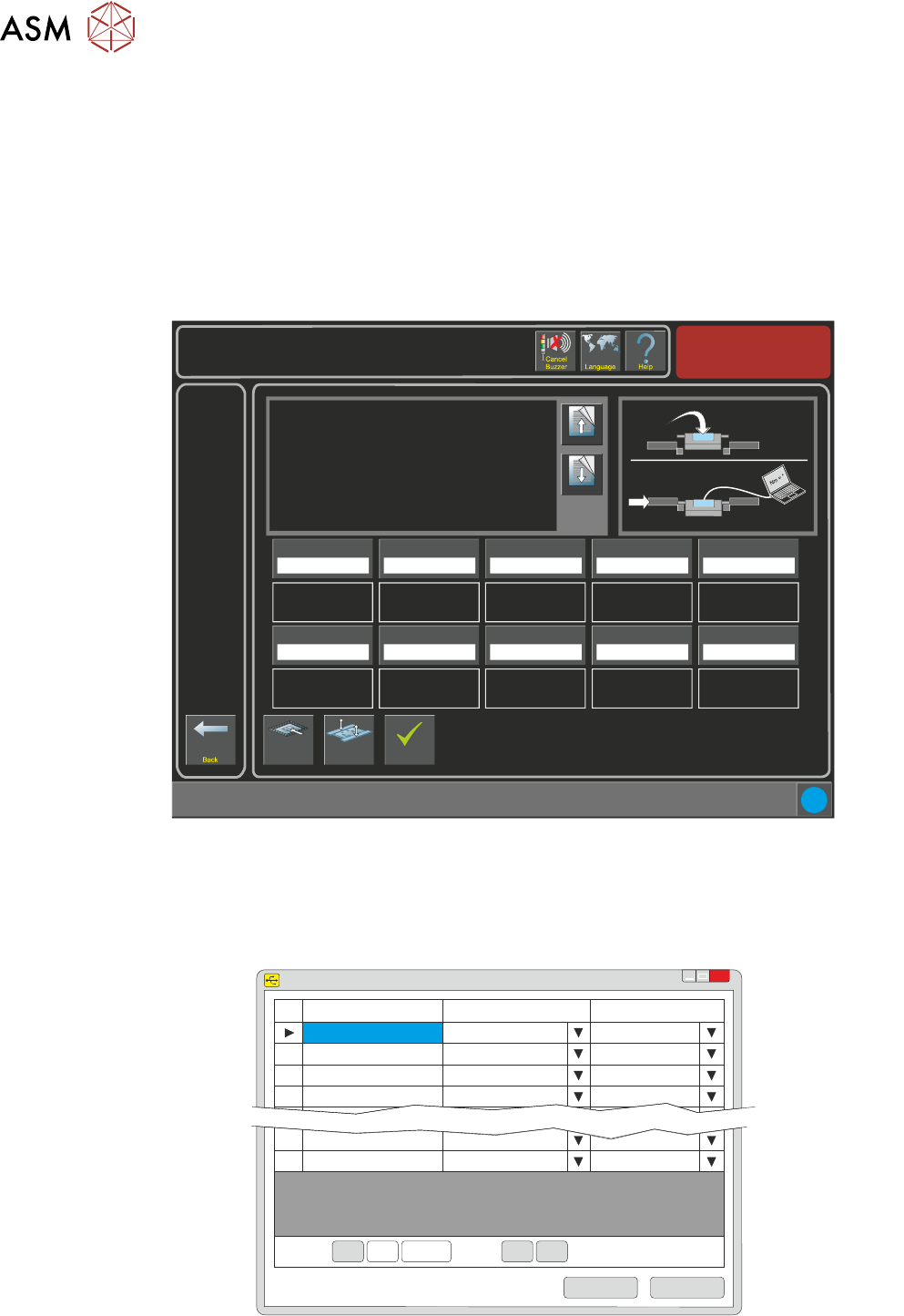

2. Wählen Sie Wartung/Maschineneinstellung/Grundeinstellung/APC Kalibration.
Torque Value 1
27.0%
i
Maintenance \ Machine Setup \ Basics \ APC Calibration
Page Up
Page
Down
On selecting this parameter, the rising table moves to
transport height, the transport rails are checked for boards,
and the rear rail is moved into position to allow the user to
place the test jig between the front and rear rails.
The ten read only Torque Value parameters represent the
percentage of the torque delivered. The torque applied to
the jig is measured by the sensor at its centre. Selecting
Torque On/Off applies torque to the jig, selecting Torque
On/Off again releases it.
Values are input into the ten Calibration Value parameters
Load Screen
Board
Clamps
Accept
Torque Value 2
28.0%
Torque Value 3
29.0%
Torque Value 4
30.0%
Torque Value 5
31.0%
Calibration Value 1
20.0 Newtons
Calibration Value 2
25.0 Newtons
Calibration Value 3
30.0 Newtons
Calibration Value 4
35.0 Newtons
Calibration Value 5
40.0 Newtons
Torque Value 6
32.0%
Torque Value 7
33.0%
Torque Value 8
34.0%
Torque Value 9
35.0%
Torque Value 10
36.0%
Calibration Value 6
45.0 Newtons
Calibration Value 7
50.0 Newtons
Calibration Value 8
55.0 Newtons
Calibration Value 9
60.0 Newtons
Calibration Value 10
65.0 Newtons
Nm
3. Stecken Sie das Kalibrationvorrichtung USB-Kabel in den Laptop.
4. Öffnen Sie die Sensit Software auf dem Laptop.
5. Wählen Sie die "Laden" Taste.
SENSIT Test and Measurement
TM
x
Device
Status
Serial Number
1
Enabled
641469
2
Disabled
3
Disabled
4
Disabled
15
Disabled
16
Disabled
Record: Of 16<< <
<< <
1
Save
Load
2 UNIVERSALKLEMMEN (APC)
2.8 KALIBRIERUNGEN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 87
6. Achten Sie darauf, dass die Lesung keinen Dezimalpunkt hat und bei Null steht, wenn keine
Kraft ausgeübt wird und dass die Einheiten auf N für Newtons eingestellt sind.
SENSIT Test and Measurement
TM
x
File
Edit
View
Format
Help
Display Mode
Data Logging Mode
Live Graphing Mode Calibration Mode
Display Table
Sum Channel Math Channel
Device
Status S/N
Reading
Units
1 Enabled 641469 0 N
7. Installieren Sie die Kalibrationsvorrichtung (1) in der Mitte der APC-Klemmen. Achten Sie
darauf, dass die Lesung immer noch Null auf dem Laptop anzeigt und dass keine Kraft aus-
geübt wird.
1
Grundrissdarstellung des APC-Moduls
