12
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.1.2.1. 转换 Job 文件版本
该类别用于更改 JOB 文件版本。根据 SPI SW 选择介于版本 1.0 和 2.0 之间的 JOB 文件版本。
Job 文件版本1.0：通过一维检测设置对所有焊盘执行相同的检测（与之前的 Job 版本相
同）
Job 文件版本2.0：为每个焊盘设置最优检测条件并执行检测（改进的 Job 版本）
注意：本文档内容基于 Job 文件版本 2.0。
要更改 JOB 文件版本，请继续完成下列操作：

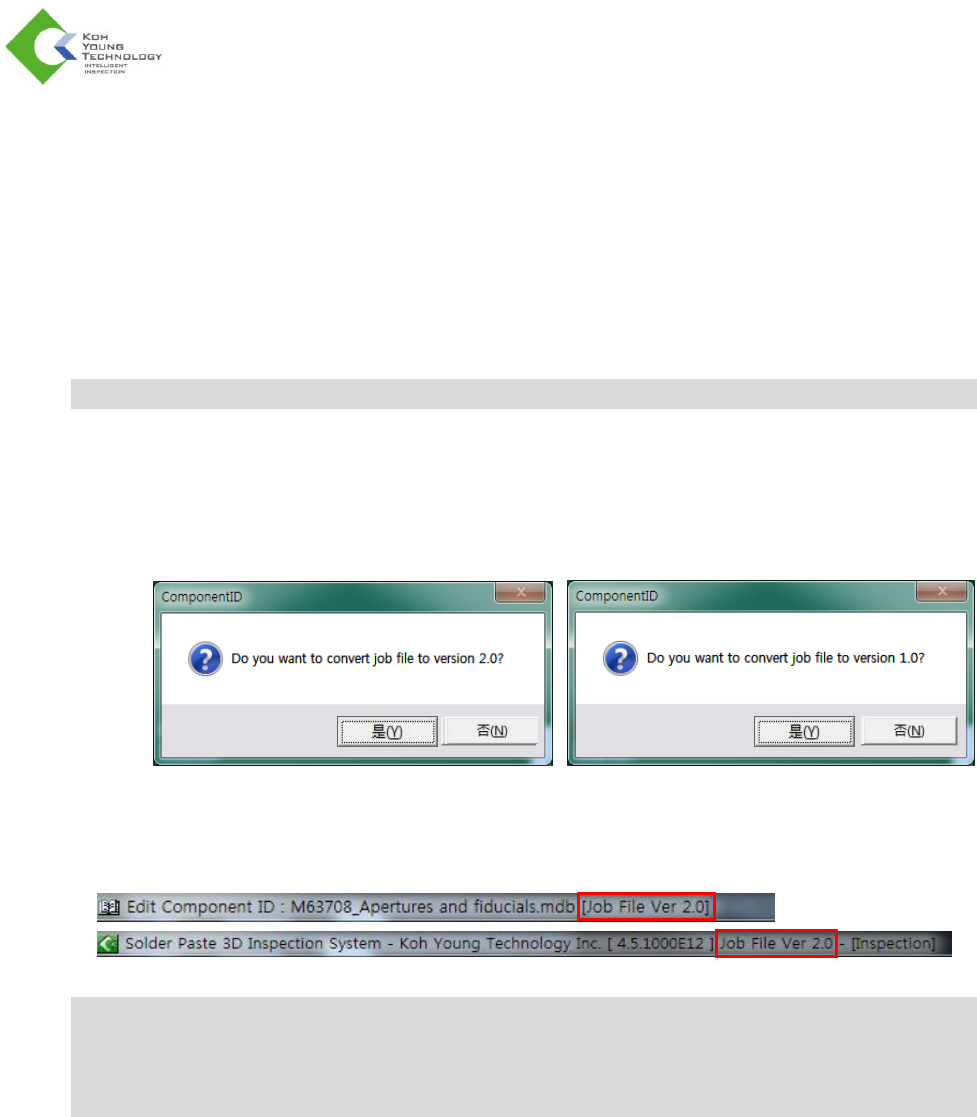

1. 在“工具”菜单中选择 Convert Job File Version（转换 Job 文件版本）。将出现如下所示的对话框，
询问是否要转换 Job 文件版本。
2. 单击 <Yes>（是）转换 Job 文件版本。
3. 应用的 Job 文件版本显示在 CEditor 和 3D Inspector 的标题栏上。
注意：将 Job 文件版本从 1.0 转换为 2.0 时，焊盘属性和检测条件的设置将自动应用于 Job 版本
2.0。但是，将 Job 文件版本从 2.0 转换为 1.0 时，版本 2.0 的设置不会应用于版本 1.0，因为
Job 文件版本 2.0 的检测条件设置比版本 1.0 更加具体。此外，版本 2.0 管理 JOB 文件的方式也
与版本 1.0 不同。
13
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.1.2.2. “Merge Pad”（合并焊盘）
将当前 Job 文件合并到使用 ePM-SPI 从 Gerber 文件转换的 Pad 文件。此项功能仅在当前 Job 文件
具有与 Pad 文件同类的焊盘时适用。

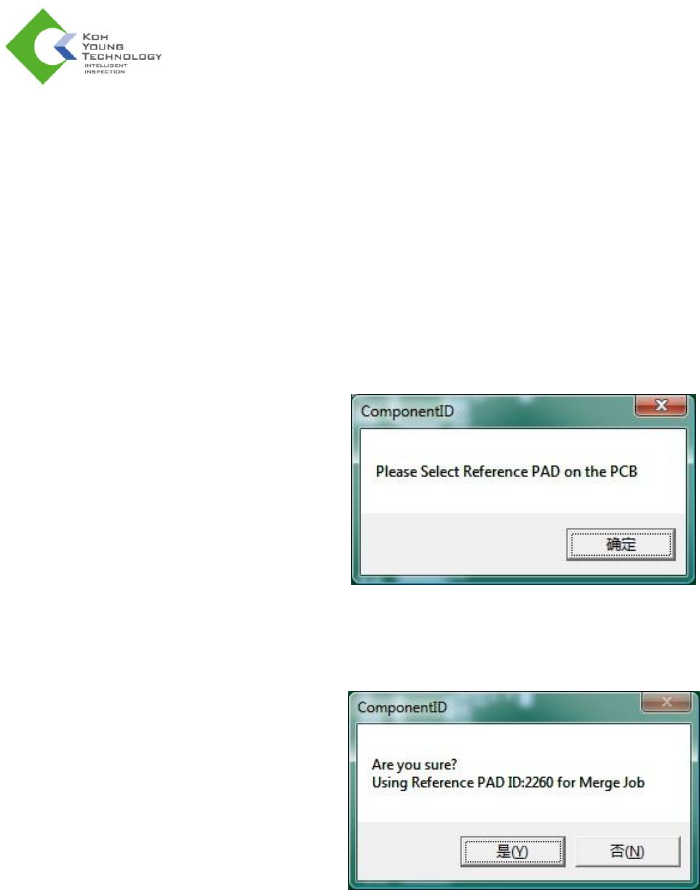

1. 选择“MergePAD”（合并焊盘），则显示如下消息框。然后在 Pad 文件上选择要合并的参考焊盘。参考
焊盘必须存在于当前 Job 文件中。
2. 选择参考焊盘后，将显示如下消息框。如果参考焊盘正确，则选择“Yes”（是）。
14
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

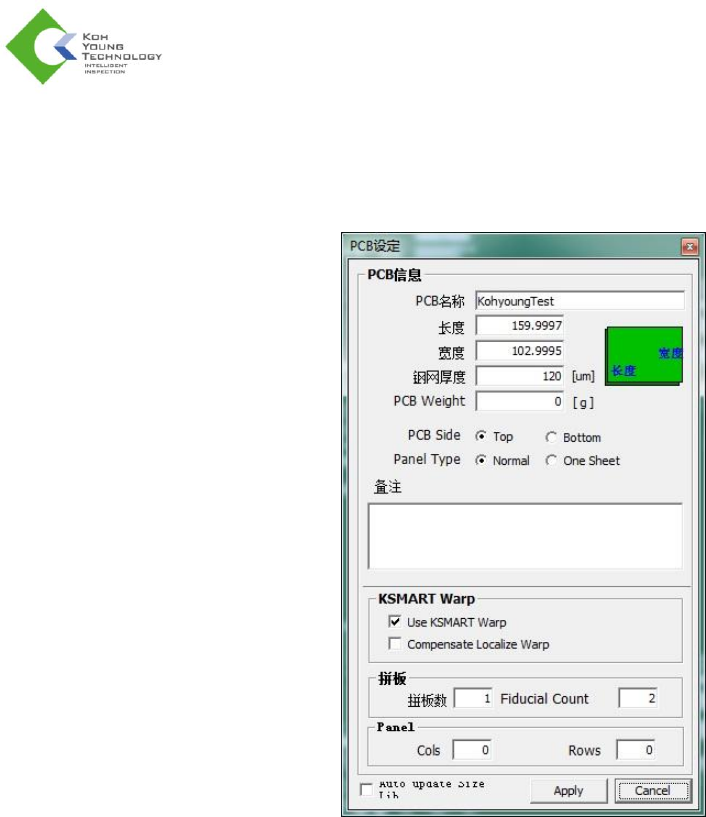

3. 从文件选择窗口选择要合并的 Pad 文件，然后单击“Open”（打开）按钮。请在显示的如下窗口中输入
PCB 信息。
