15 K oh Y oung Technolog y Inc. Measure to Optimi ze: A Comp lete 3D Inspection So luti on 4. 将显示 “Me rge Job fil e” （ 合并 Jo b 文 件 ） 窗口 。选 择与 当前 Job 文 件 相同 的焊 盘。 如果 新 Jo b 文件 的 原点与现有 Job 文件的原点不在同一位置，请通过旋转和翻转来调整新 Job 文件的位…
14
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3. 从文件选择窗口选择要合并的 Pad 文件，然后单击“Open”（打开）按钮。请在显示的如下窗口中输入
PCB 信息。
15
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4. 将显示“Merge Job file”（合并 Job 文件）窗口。选择与当前 Job 文件相同的焊盘。如果新 Job 文件
的原点与现有 Job 文件的原点不在同一位置，请通过旋转和翻转来调整新 Job 文件的位置。
选择同类焊盘，并单击“Yes”（是）。选定 Pad 文件与当前 Job 文件合并，进展状态在右上角显示。
16
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

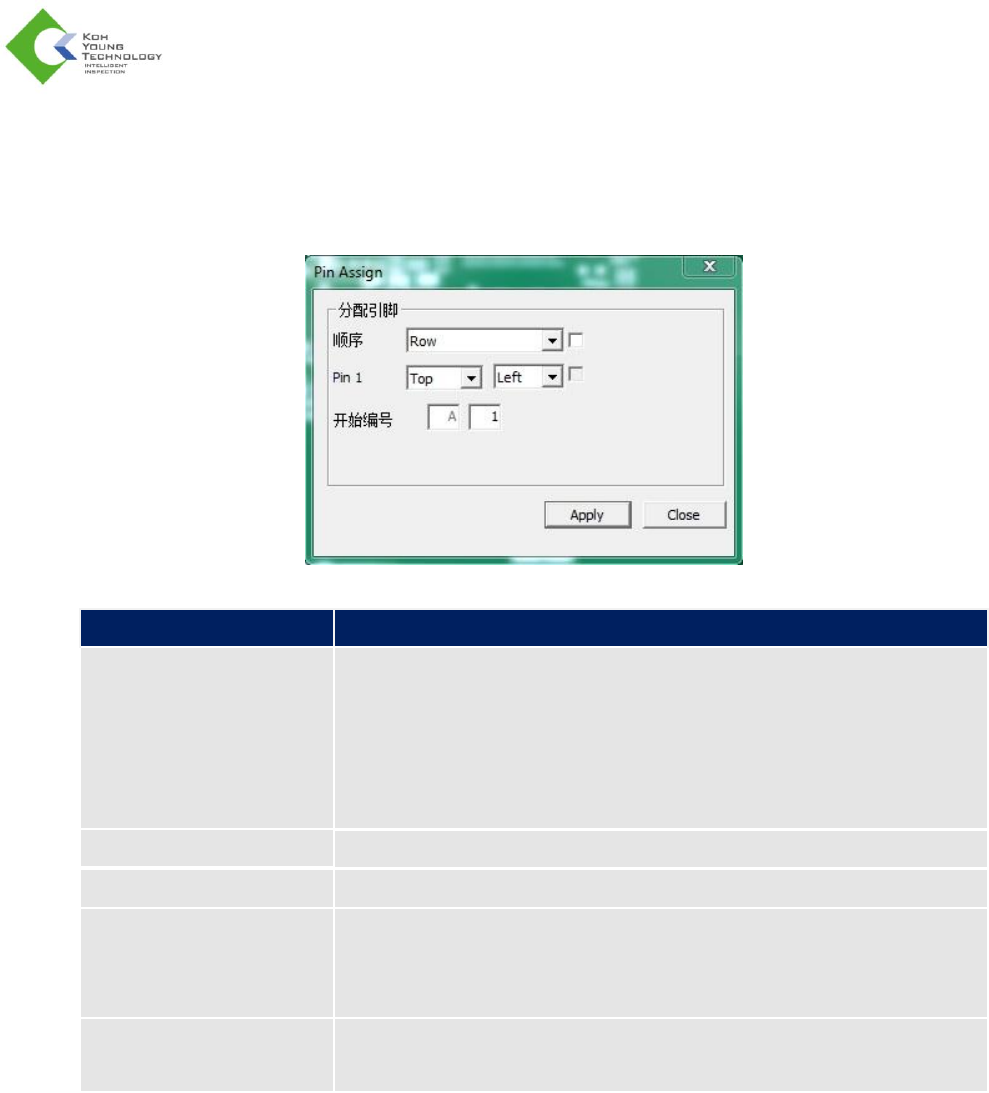

2.1.2.3. “Manual Pin Assign”（手动分配引脚）
向在屏幕中选定的焊盘手动分配引脚编号。分配从“Pin 1”（引脚 1）开始，用户可选择分配顺序和方向。
项
说明
“Order by”（顺序）
选择引脚分配的方向。
-“Row”（行）：水平引脚分配
-“Column”（列）：垂直引脚分配
-“Clockwise”（顺时针）：顺时针引脚分配
-“Counterclockwise”（逆时针）：逆时针引脚分配
“Pin 1”（引脚 1）
选择“Pin 1”（引脚 1）作为选定焊盘的参考引脚编号。
“StartNo”（开始编号）
输入开始的引脚编号或字母。
“Use Alphabet”
（使用字母）
该项仅在选中“Row”（行）或“Column”（列）时可用。通常，该项用于如
BGA 等部件。用于取代数字。更改“Row”（行）或“Column”（列）时，
为引脚指定字母。
“Apply JEDEC Format”
（应用 JEDEC 格式）
该项仅在选中“Use Alphabet”（使用字母）选项时可用。根据 JEDEC 标
准，为引脚指定字母时，为避免混淆字母 I 与数字 1，不使用字母 I。
