19
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

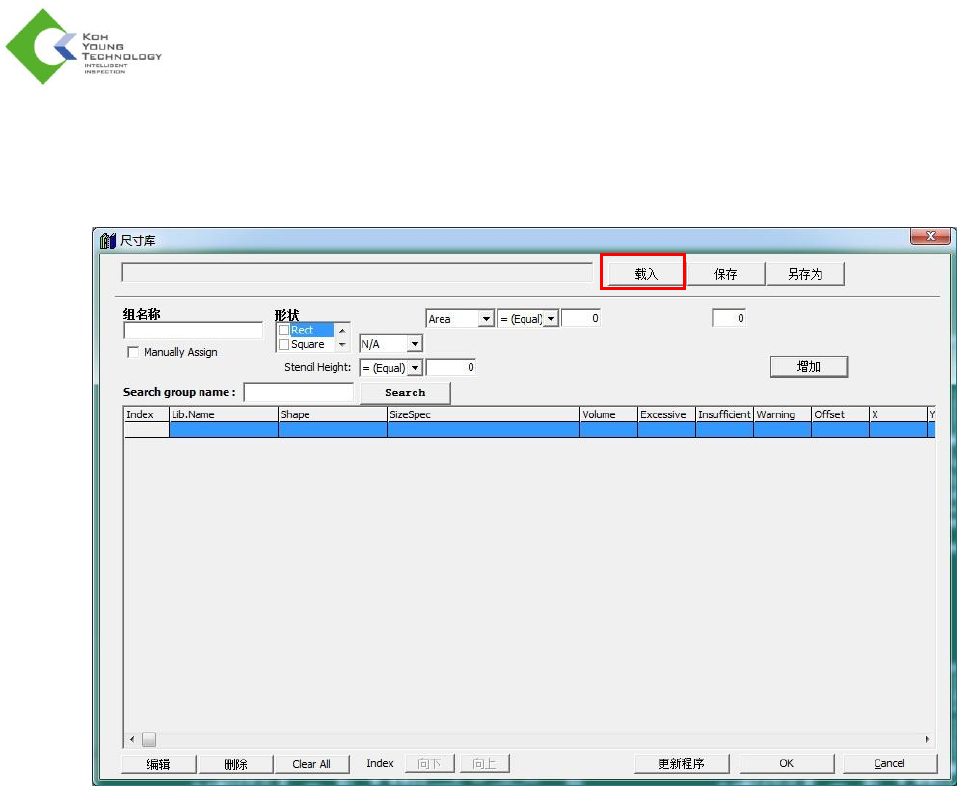

2. 单击“LOAD”（载入）按钮，在 PC 或网络中选择库文件。如果用户要创建新库，请输入新的库文件
名。如果已载入任何库文件，则自动载入最近载入的库文件。
3. 输入“Group Name”（组名称），并从“Shape”（形状）中通过选中复选框选择多个形状（全部、矩形、
正方形、圆形等）。
20
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4. 输入能够包含已输入组的焊盘尺寸，并单击“Add”（增加）增加条件组。要为分级钢网或不同高度的钢
网设定条件，请输入“Stencil Height”（钢网高度）。
5. 要按组设定检测条件，请选择一个或多个组，并单击“Edit Setting”（编辑设置）按钮。此时，将显示如
下“Change Part Library Condition”（更改部件库条件）窗口。在此窗口中，用户可按组更改检测条件。
21
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
6. 输入所有条件后，载入 Job 文件并单击“Update JOB”（更新程序）按钮。或创建新的 Job 文件。然
后，当前条件应用于 Job 文件。
