Ch3_CEditor_Job_2.0_RenewalVersion_CHN - 第21页
21 K oh Y oung Technolog y Inc. Measure to Optimi ze: A Comp lete 3D Inspection So luti on 6. 输入所 有条件后 ，载入 Jo b 文件并单 击 “U pd at e JOB ” （ 更新程 序） 按钮。或 创建新的 Job 文件。 然 后，当前条件应用于 Job 文件。
20
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

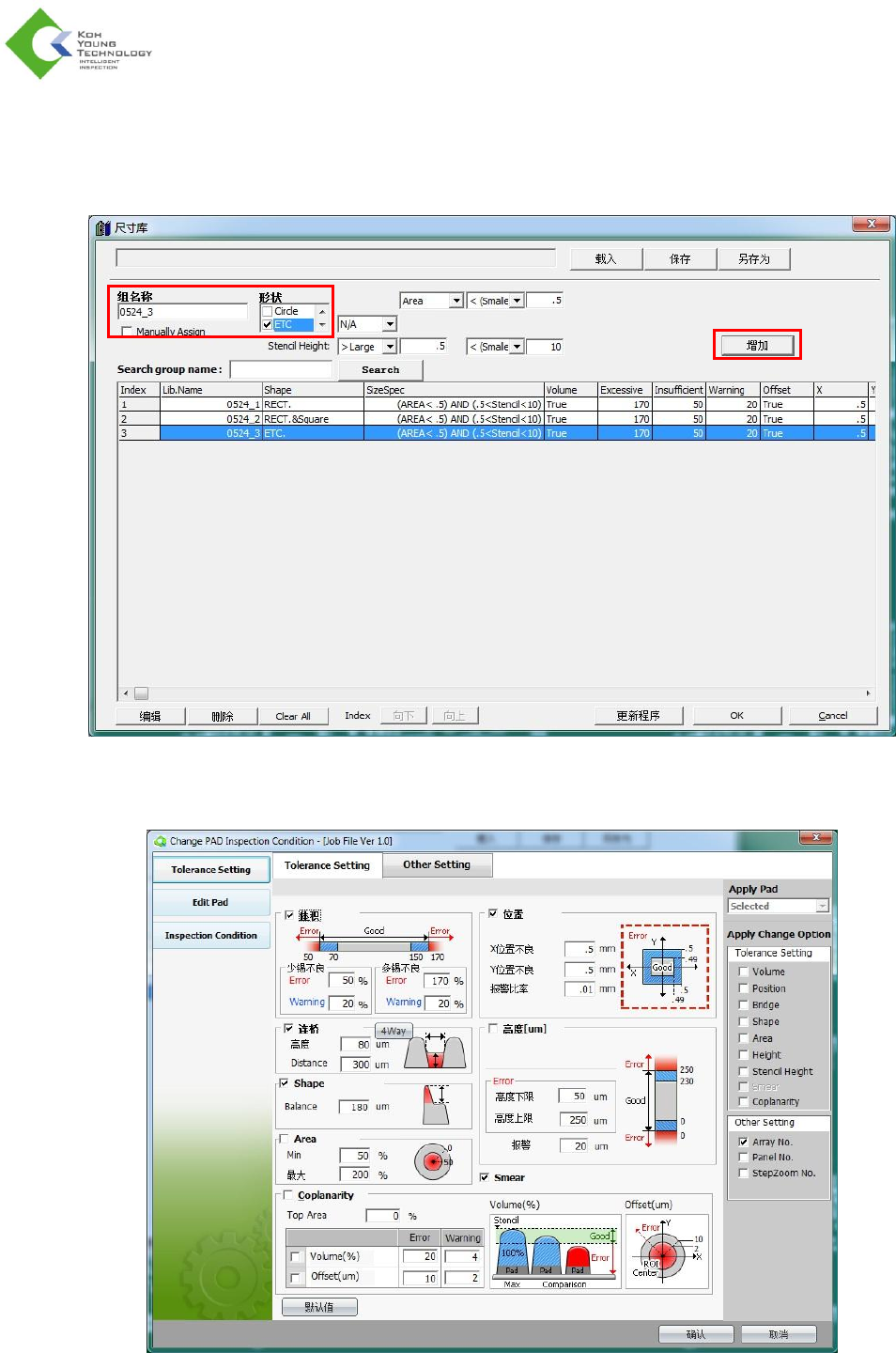

4. 输入能够包含已输入组的焊盘尺寸，并单击“Add”（增加）增加条件组。要为分级钢网或不同高度的钢
网设定条件，请输入“Stencil Height”（钢网高度）。
5. 要按组设定检测条件，请选择一个或多个组，并单击“Edit Setting”（编辑设置）按钮。此时，将显示如
下“Change Part Library Condition”（更改部件库条件）窗口。在此窗口中，用户可按组更改检测条件。
21
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

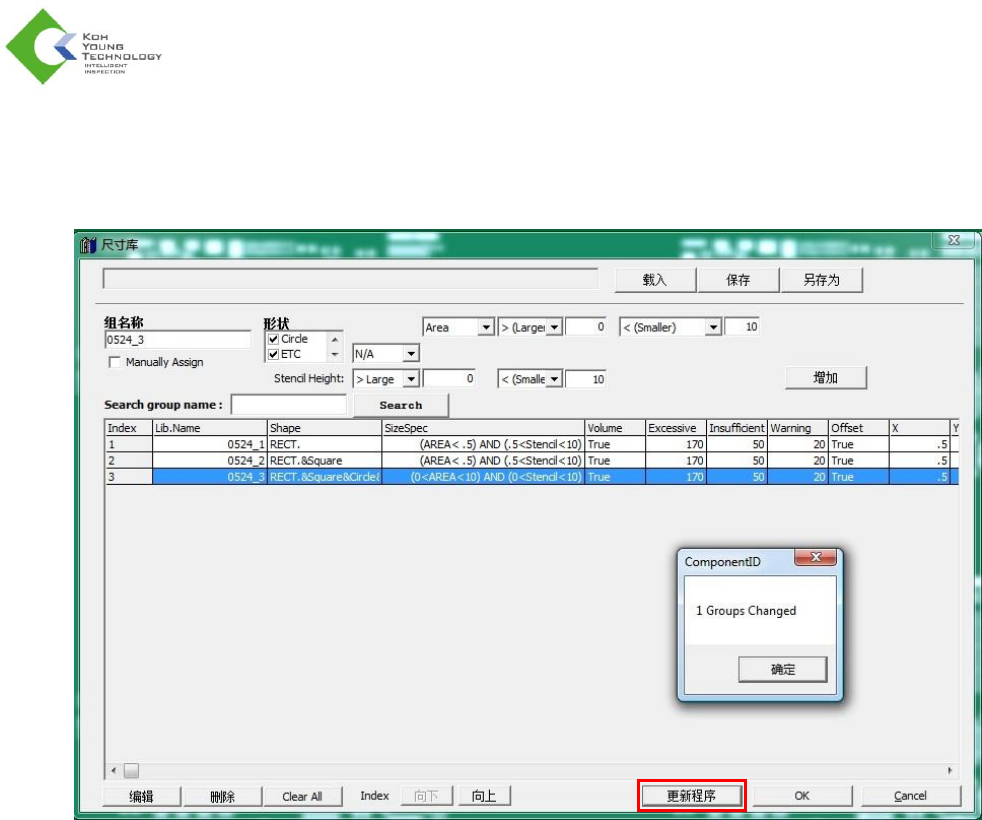

6. 输入所有条件后，载入 Job 文件并单击“Update JOB”（更新程序）按钮。或创建新的 Job 文件。然
后，当前条件应用于 Job 文件。
22
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

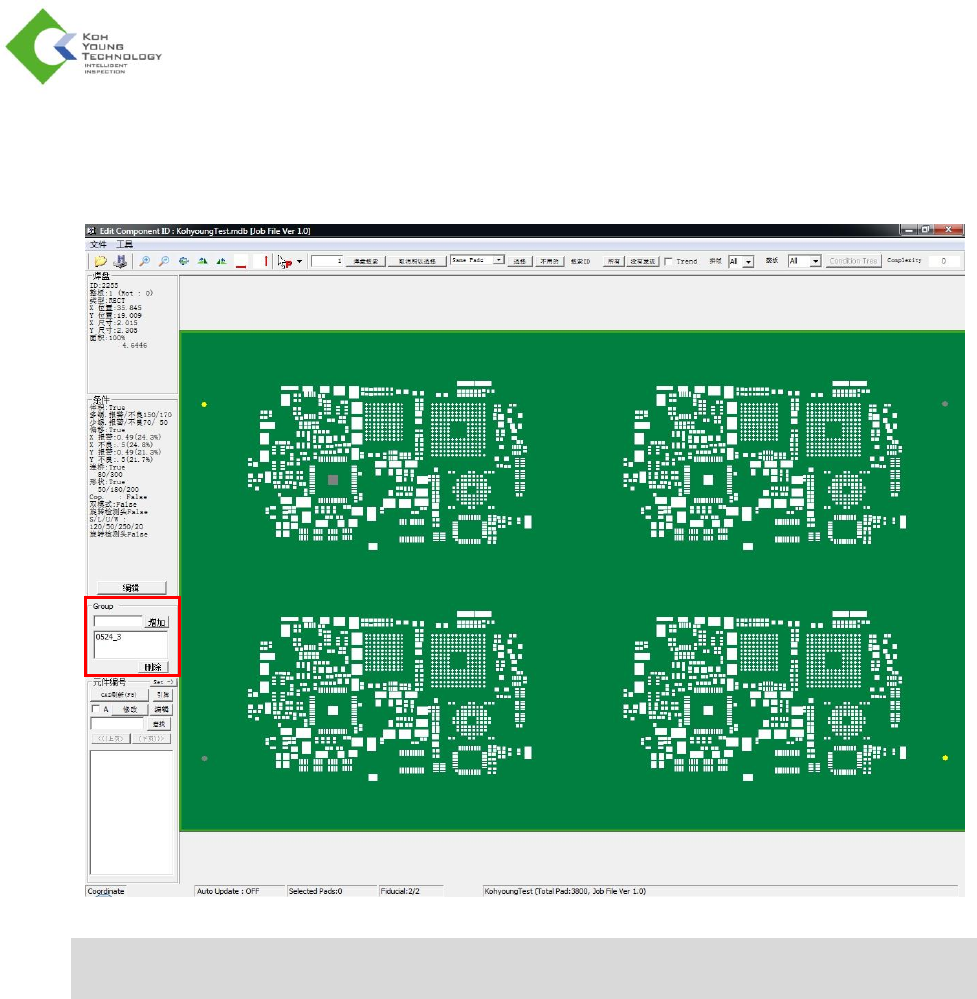

7. 如果 PCB 中存在符合 Job 文件条件的焊盘，则焊盘自动注册到组中。用户可轻松检查哪个焊盘注册
到哪个组中。用户还可以轻易地临时更改部分组的部分条件。
注意： 如果两个以上的焊盘条件重复，则检测条件按照在库列表中的优先顺序应用于焊盘。可使用
“Priority Down/Up”（优先级向下/向上）按钮对优先顺序进行调整。
