Measure to Optimize: A Complete 3D Inspection Solution
5. 要确认与与选定焊盘具有相同条件的焊盘，请选择 Show Same Condition Pads（显示相同条件焊
盘）选项。然后在 PCB 查看器上单击焊盘。
6. 与选定焊盘具有相同条件的焊盘将被自动选定并显示在界面上。
29
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

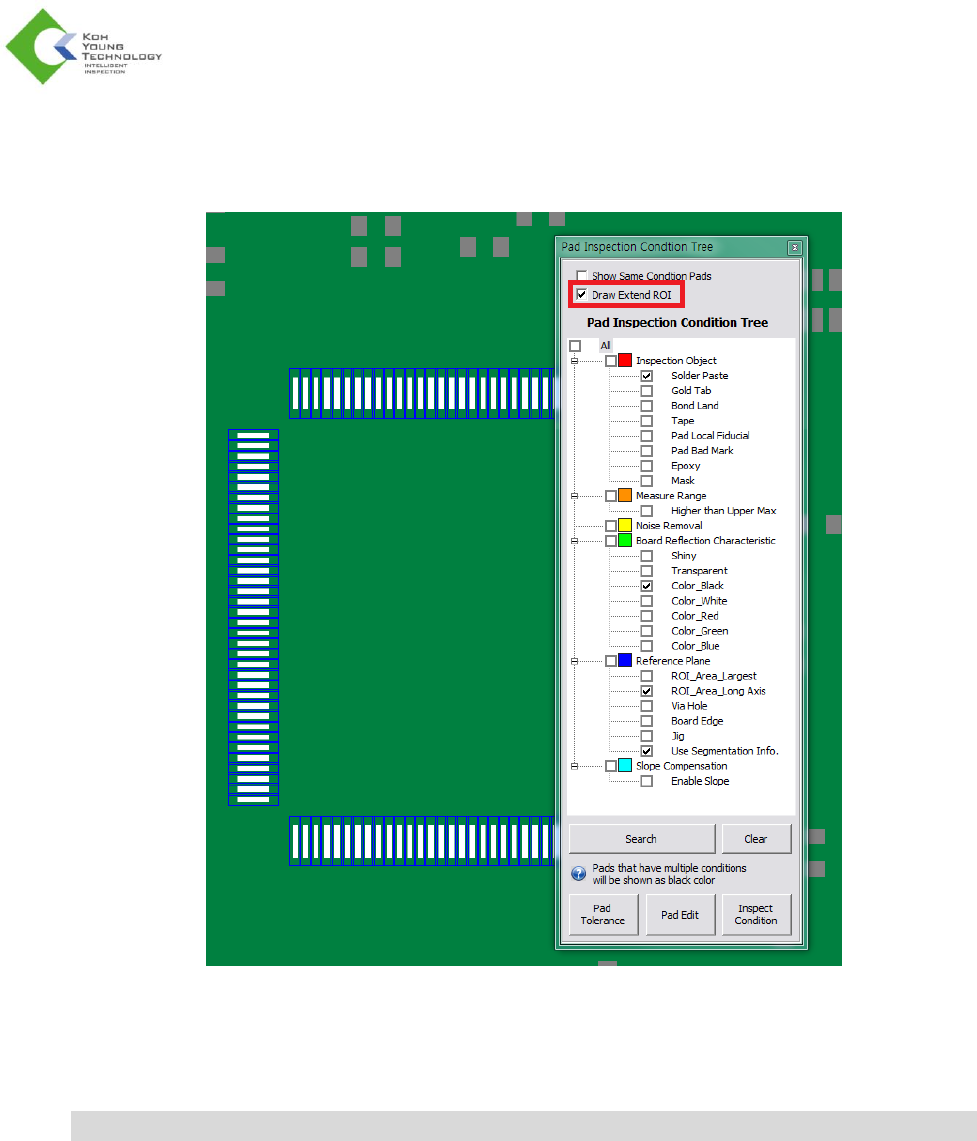

7. 选择 Draw Extend ROI（绘制扩展 ROI）选项后，个别扩展 ROI 对应的焊盘的扩展 ROI 区域
将以蓝色框显示。
8. 在 PCB 查看器上单击一次鼠标左键，然后按 Z 键显示各个扩展 ROI 区域。要在 PCB 查看器
上隐藏各个扩展 ROI 区域，请再按一次 Z 键。
注意：上述显示的各块扩展 ROI 区域仅针对反映 Extend ROI（扩展）区域的焊盘。
30
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.3. 工作空间
工作空间显示选定的焊盘信息和检测条件。此外，还提供了编辑检测条件和元件编号的功能。
CEditor™ 的“工作空间”由四 (4) 种类型组成。
焊盘信息，
检测条件，
共面，
元件编号，
更多说明，请参见下页。
图 2-4. 工作空间
焊盘信息
检测条件
共面
元件编号
