33 K oh Y oung Technolog y Inc. Measure to Optimi ze: A Comp lete 3D Inspection So luti on 2.5. 主视图 CE di tor ™ 的主视图是一个在载入 Pa d (* .p ad ) 和 CA D 文件后显示焊盘信息的区域。 图 2-5 . 主视图
32
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.3.3. 组
为特定焊盘设定组，以按组选择焊盘或按组显示检测结果。可用于按组检查 SPC Plus 中的统计数据。
项
说明
“Coplanarity”（共面）
未使用（将被删除）
“ADD”（增加）
将选定焊盘作为组增加。
“Delete”（删除）
从列表中删除选定组。
“Exec”（实行）
未使用（将被删除）
2.3.4. 元件编号
显示/修改/编辑选定的元件编号。
项
说明
“CAD Refresh”
（CAD 刷新）
显示元件编号和轮廓线。
“Set”（设定）
输入当板包含多个拼板且存在仅针对一个拼板的 CAD
时的拼板信息。
“Modify”（修改）
修改选定焊盘的元件编号
“Pin”（引脚）
在屏幕上显示引脚编号。
“Edit”（编辑）
编辑从列表中选定的元件编号
“Find”（查找）
搜索具有指定元件编号的焊盘
2.4. 状态栏
位于屏幕底部的状态栏显示焊盘信息，例如，焊盘数量、焊盘位置和在 CEditor™ 中的文件名。
项
说明
“Coordinate”（坐标）
坐标：显示选定焊盘上的各种信息。
“Auto Update”（自动更新）
显示尺寸库自动更新的打开/关闭状态。
“Selected Pads”（选定焊盘）
显示在主视图中选定的焊盘数量。
“Fiducial”（基准点）
显示当前基准点的数量/基准点总数。
“Total Pad”（焊盘总数）
显示在注册元件编号时 CAD 的文件名和焊盘数量。
33
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

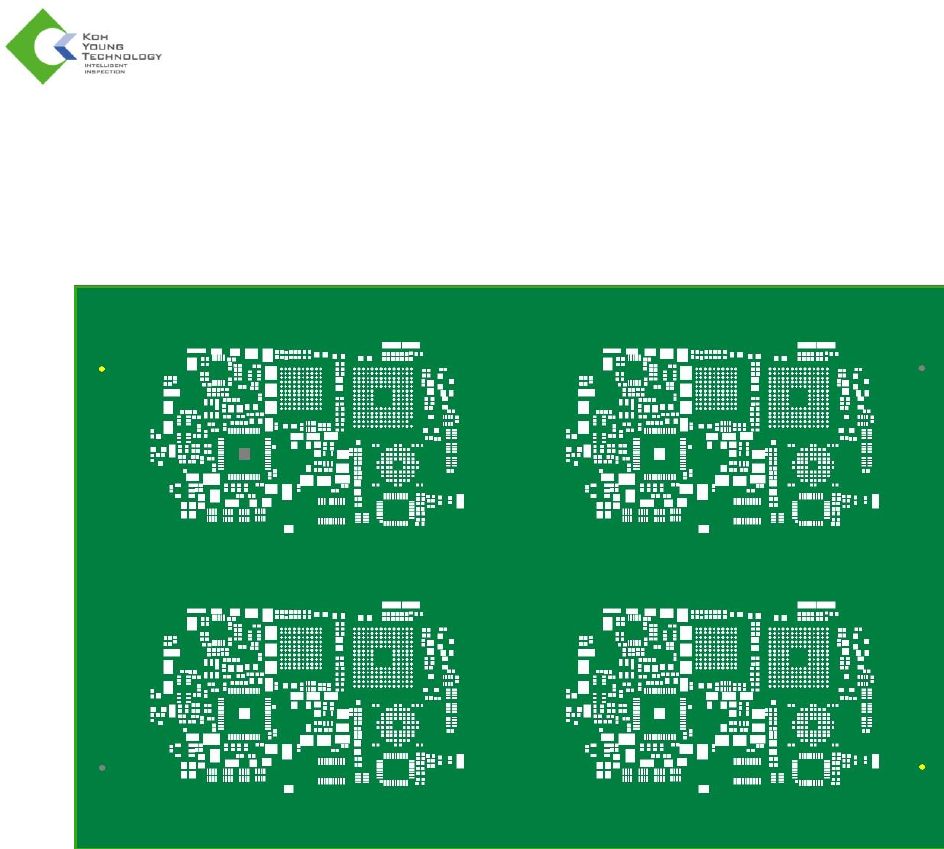

2.5. 主视图
CEditor™ 的主视图是一个在载入 Pad (*.pad) 和 CAD 文件后显示焊盘信息的区域。
图 2-5. 主视图
34
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5.1. 主视图中的弹出菜单
在主菜单中，单击鼠标右键显示弹出菜单。详细说明如下。
标题
说明
“Actual View”（实际视图）
显示 PCB 的实际尺寸。
“Zoom in/out”（放大/缩小）
逐步放大/缩小主视图屏幕
“Select Zoom”（选择缩放）
选择所需的缩放比率（2x 至 8x）。
“Pads”（焊盘）
与菜单栏的“鼠标模式”具有相同功能。
“Tolerance Setting” （ 公差设
置）
激活 Tolerance Setting（公差设置）窗口
“Pad Edit”（焊盘编辑）
激活 Pad Edit（焊盘编辑）窗口
“Pad Inspection Condition”（焊
盘检测条件）
激活 Pad Inspection Condition（焊盘检测条件）窗口
2.5.1.1. “Pads”（焊盘)
“Pads”（焊盘）：这是用于焊盘选择的新菜单，增加了检测条件选择。可在 PCB 视图上单击鼠标右键
查看该菜单。
标题
说明
“Unselect All”（取消全选）
取消选中所有选定焊盘。
“Select same pads”（选择同类焊
盘）
选择与选定焊盘同类的所有其他焊盘。
“Change Condition”（更改条件）
显示用于更改检测条件的窗口。
“Merge Pads”（合并焊盘）
合并当前选择的焊盘
