33
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5. 主视图
CEditor™ 的主视图是一个在载入 Pad (*.pad) 和 CAD 文件后显示焊盘信息的区域。
图 2-5. 主视图
34
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5.1. 主视图中的弹出菜单
在主菜单中，单击鼠标右键显示弹出菜单。详细说明如下。
标题
说明
“Actual View”（实际视图）
显示 PCB 的实际尺寸。
“Zoom in/out”（放大/缩小）
逐步放大/缩小主视图屏幕
“Select Zoom”（选择缩放）
选择所需的缩放比率（2x 至 8x）。
“Pads”（焊盘）
与菜单栏的“鼠标模式”具有相同功能。
“Tolerance Setting” （ 公差设
置）
激活 Tolerance Setting（公差设置）窗口
“Pad Edit”（焊盘编辑）
激活 Pad Edit（焊盘编辑）窗口
“Pad Inspection Condition”（焊
盘检测条件）
激活 Pad Inspection Condition（焊盘检测条件）窗口
2.5.1.1. “Pads”（焊盘)
“Pads”（焊盘）：这是用于焊盘选择的新菜单，增加了检测条件选择。可在 PCB 视图上单击鼠标右键
查看该菜单。
标题
说明
“Unselect All”（取消全选）
取消选中所有选定焊盘。
“Select same pads”（选择同类焊
盘）
选择与选定焊盘同类的所有其他焊盘。
“Change Condition”（更改条件）
显示用于更改检测条件的窗口。
“Merge Pads”（合并焊盘）
合并当前选择的焊盘
35
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

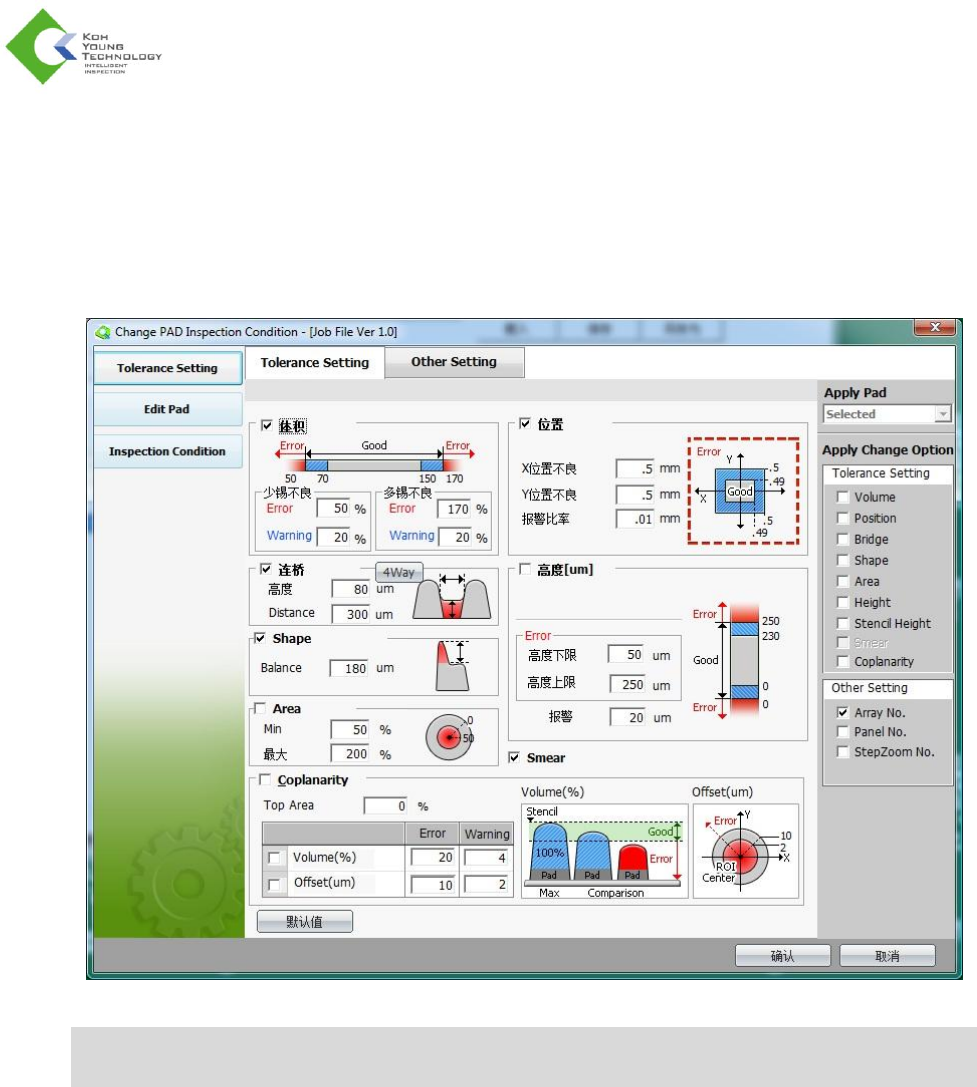

2.5.1.2. 公差设置
选择 Tolerance Setting（公差设置）菜单将显示 Change PAD Inspection Condition （更改焊盘检测
条件）窗口的 Tolerance Setting（公差设置）选项卡。在 Tolerance Setting（公差设置）选项卡中为
选定焊盘设置每项检测的公差范围。
注意：关于 Tolerance Setting（公差设置）选项卡中每项检测的详细信息，请参阅第 3 章中的第 4.1
检测条件。
