Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5.1.2. 公差设置
选择 Tolerance Setting（公差设置）菜单将显示 Change PAD Inspection Condition （更改焊盘检测
条件）窗口的 Tolerance Setting（公差设置）选项卡。在 Tolerance Setting（公差设置）选项卡中为
选定焊盘设置每项检测的公差范围。
注意：关于 Tolerance Setting（公差设置）选项卡中每项检测的详细信息，请参阅第 3 章中的第 4.1
检测条件。
36
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5.1.3. 焊盘编辑
焊盘编辑

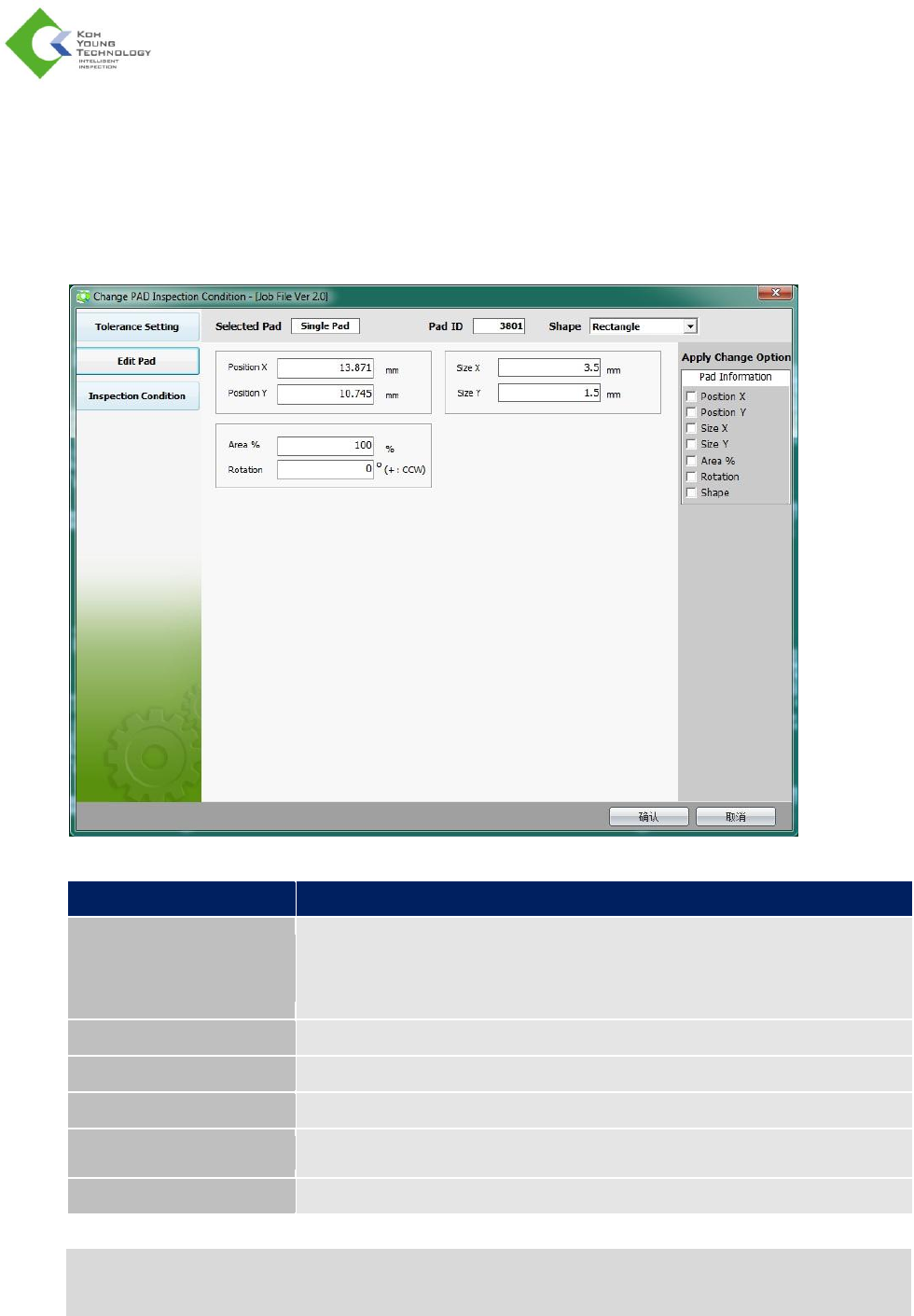

选择 Pad Edit（焊盘编辑）菜单将显示 Change PAD Inspection Condition （更改焊盘检测条件）的
Edit Pad（编辑焊盘）选项卡。在 Edit Pad（编辑焊盘）窗口中设置选定焊盘的属性。
标题
说明
Selected Pad （ 选择焊
盘）
显示当前选定的焊盘编号
- Single Pad（单个焊盘）：选择了单个焊盘
- Multi Pad（多个焊盘）：选择了多个焊盘
Shape（形状）
编辑焊盘的形状（长方形/圆形/多边形）
Position（位置）
显示选定焊盘的位置
Size（尺寸）
编辑焊盘的尺寸
Area %（面积 (%)）
编辑焊盘的面积比 (%)
Rotation（旋转）
编辑焊盘的旋转角度 (°)
注意：如果选定的焊盘中包含多边形焊盘，则无法编辑焊盘的尺寸、面积 (%) 和旋转信息。
注意：多边形焊盘的形状信息可进行编辑，但形状一旦被更改，则无法恢复为多边形。
37
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.5.1.4. 检测条件
选择 Inspection Condition（检测条件）菜单将显示 Change PAD Inspection Condition（更改焊盘检
测条件）窗口的 Inspection Condition（检测条件）选项卡。在 Inspection Condition（检测条件）选
项卡中设置选定焊盘的详细检测条件。
标题
说明
Inspection Object（检测对象）
设置检测对象的类型和颜色
Measure Range（测量范围）
更改焊盘高度的测量范围
Noise Removal（去噪）
更改 Noise Removal（去噪）的相关选项
Slope Compensation（斜率补偿）
激活斜率补偿选项
Board Reflection Characteristic（板
反射特征）
更改板的反射特征
Reference Plane（基准面）
设置焊盘基板的相关选项
