3. CEDITOR™ 实例
本章中的“CEditor™ 实例”显示了导出 Pad 文件 (*.pad) 用于创建 Job 文件 (*.mdb) 的具体步骤，相关
内容在“1. CEditor™ 简介”和“2. CEditor™ 功能”中有过介绍和说明。本示例可指导用户更有效地操作
CEditor™ 程序。
图 3-1. CEDITOR™ 实例

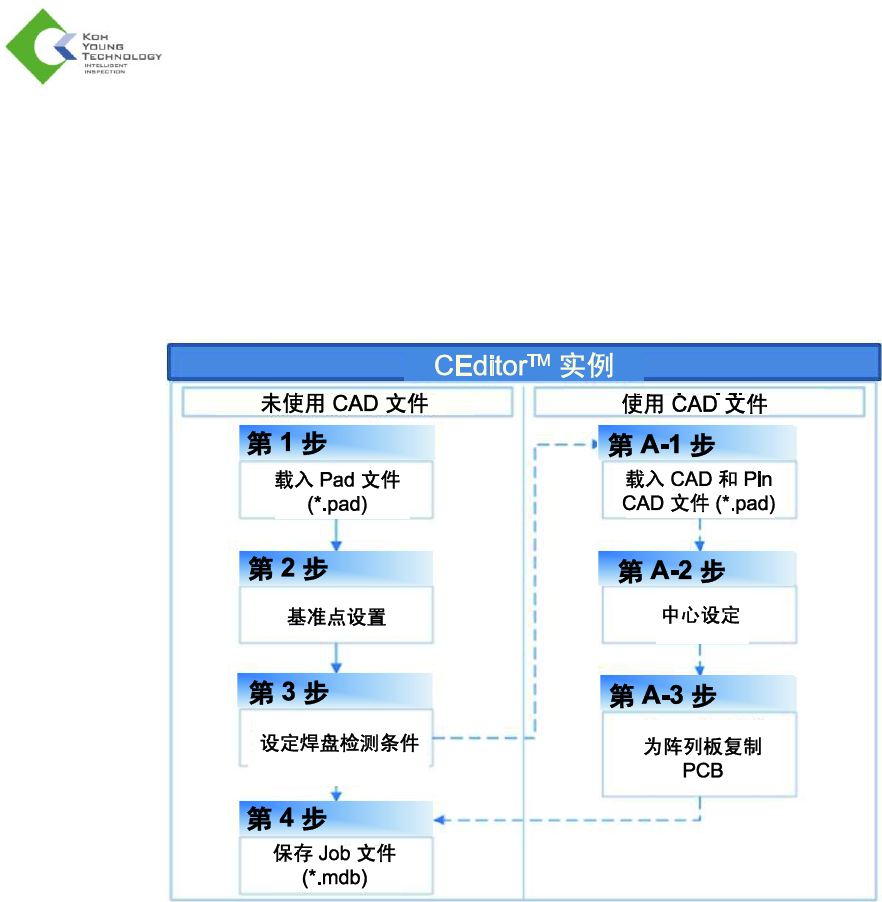

上图显示了 CEditor™ 的基本步骤。基本步骤如下所述，另请参见上方左侧的图示。
载入 Pad 文件，
基准点设置，
设定对焊盘的检测条件，
保存 Job 文件。
上方右图中的其他步骤 (STEP A-1 ~ STEP A-3) 是对元件编号进行编译，以获得 3D Inspector™ 的精确
统计数据。
46
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3.1. 基本步骤
CEditor™ 中的基本步骤如下图所示。CEditor™ 的输入文件是通过 ePM-SPI™ 程序生成的 Pad 文件
(*.pad)。从 CEditor™ 输出的文件是 Job 文件 (*.mdb)，它将作为 3D Inspector™ 的输入文件。
图 3-2. 基本步骤
下页对 CEditor™ 的基本步骤进行了详细说明。上图是不应用 CAD 文件的情况。有关编译元件编号以
获得 3D Inspector™ 的精确统计数据的其他步骤将在“3.2. 编译（增加）CAD 文件”中介绍。
47
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3.1.1. 载入 PAD 文件
1. 激活 CEditor™ 程序时，将显示如右图所示的“User account”（用户帐户）对话框。
2. 选择所需用户帐户并输入密码，然后单击“OK”（确定）按钮。
3. 如果用户帐户和密码正确，则启动 CEditor™ 程序。
注：使用“Operator”（操作员）级别登录时，由于权限设置，无法使用 CEditor™ 程序。
“PCB Setting”（PCB 设定）对话框
