46
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3.1. 基本步骤
CEditor™ 中的基本步骤如下图所示。CEditor™ 的输入文件是通过 ePM-SPI™ 程序生成的 Pad 文件
(*.pad)。从 CEditor™ 输出的文件是 Job 文件 (*.mdb)，它将作为 3D Inspector™ 的输入文件。

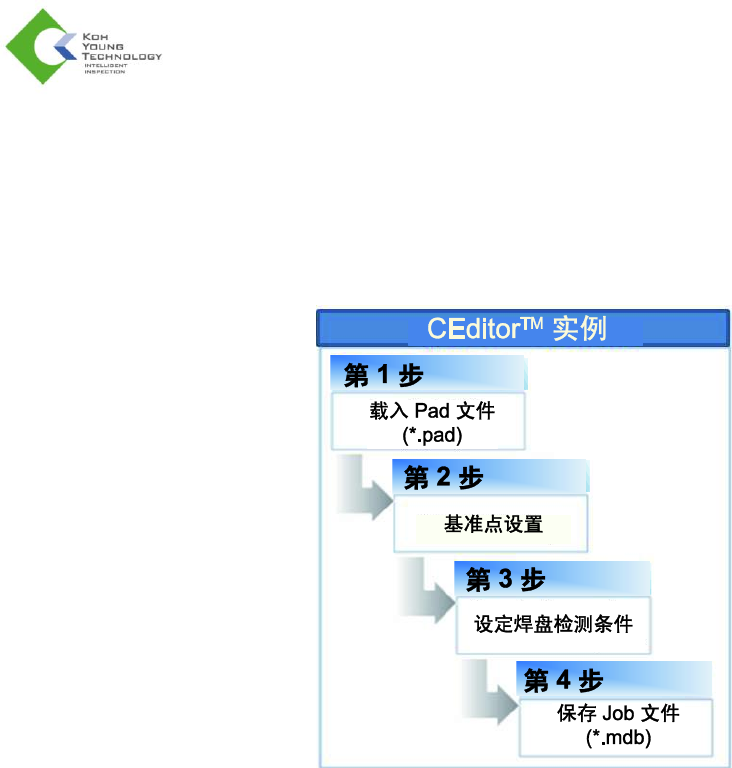

图 3-2. 基本步骤
下页对 CEditor™ 的基本步骤进行了详细说明。上图是不应用 CAD 文件的情况。有关编译元件编号以
获得 3D Inspector™ 的精确统计数据的其他步骤将在“3.2. 编译（增加）CAD 文件”中介绍。
47
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3.1.1. 载入 PAD 文件
1. 激活 CEditor™ 程序时，将显示如右图所示的“User account”（用户帐户）对话框。
2. 选择所需用户帐户并输入密码，然后单击“OK”（确定）按钮。
3. 如果用户帐户和密码正确，则启动 CEditor™ 程序。
注：使用“Operator”（操作员）级别登录时，由于权限设置，无法使用 CEditor™ 程序。
“PCB Setting”（PCB 设定）对话框
48
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4. 在 CEditor™ 中，单击“File”（文件）▶“Load Pad file”（载入 Pad 文件）。选择 Pad 文件 (*.pad)，
并单击“Open”（打开）按钮。此时，将打开选定文件。

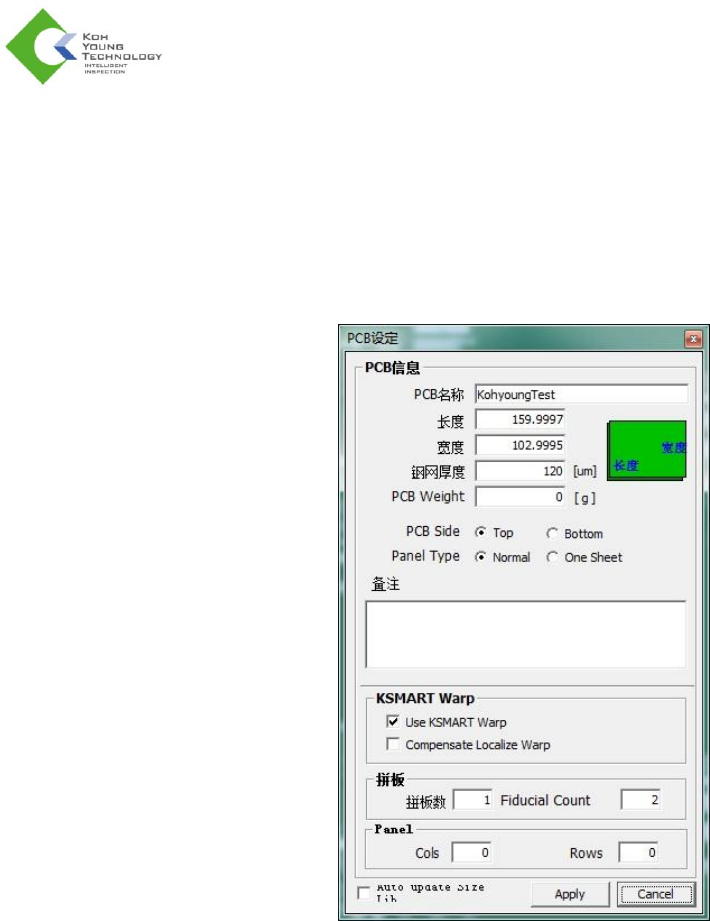

5. 打开 Pad 文件后，将弹出如右图所示的“PCB setting”（PCB 设定）窗口。
6. 键入 PCB 名称、相应的板尺寸、钢网掩模厚度、拼板数和基准点。单击“Apply”（应用）按钮。
