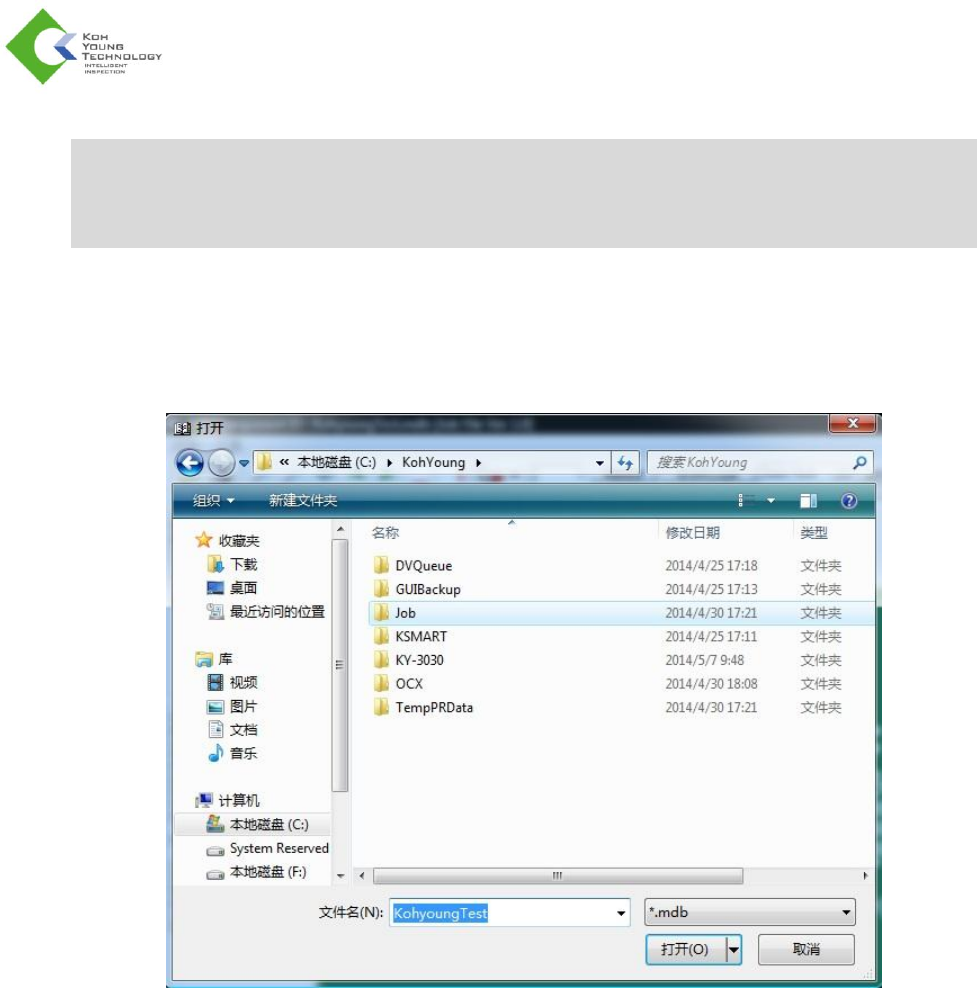

3.1.2. 基准点设置
要在 3D Inspector™ 中分配用于检测的基准点，必须在鼠标模式中选择“Fiducial”（基准点）模式。
在鼠标处于“Fiducial”（基准点）模式时，选择要分配作为基准点的焊盘。（选定焊盘的颜色将变为黄
色）。
注：要取消已分配的基准点，请在鼠标处于“Fiducial”（基准点）模式时在已分配作为基准点的焊盘上单击
鼠标右键，或选择“Unused”（未使用）模式并在已分配作为基准点的焊盘周围拖动鼠标，同时保持单击鼠
标右键。
鼠标模式
焊盘
基准点
焊盘
基准点
51
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

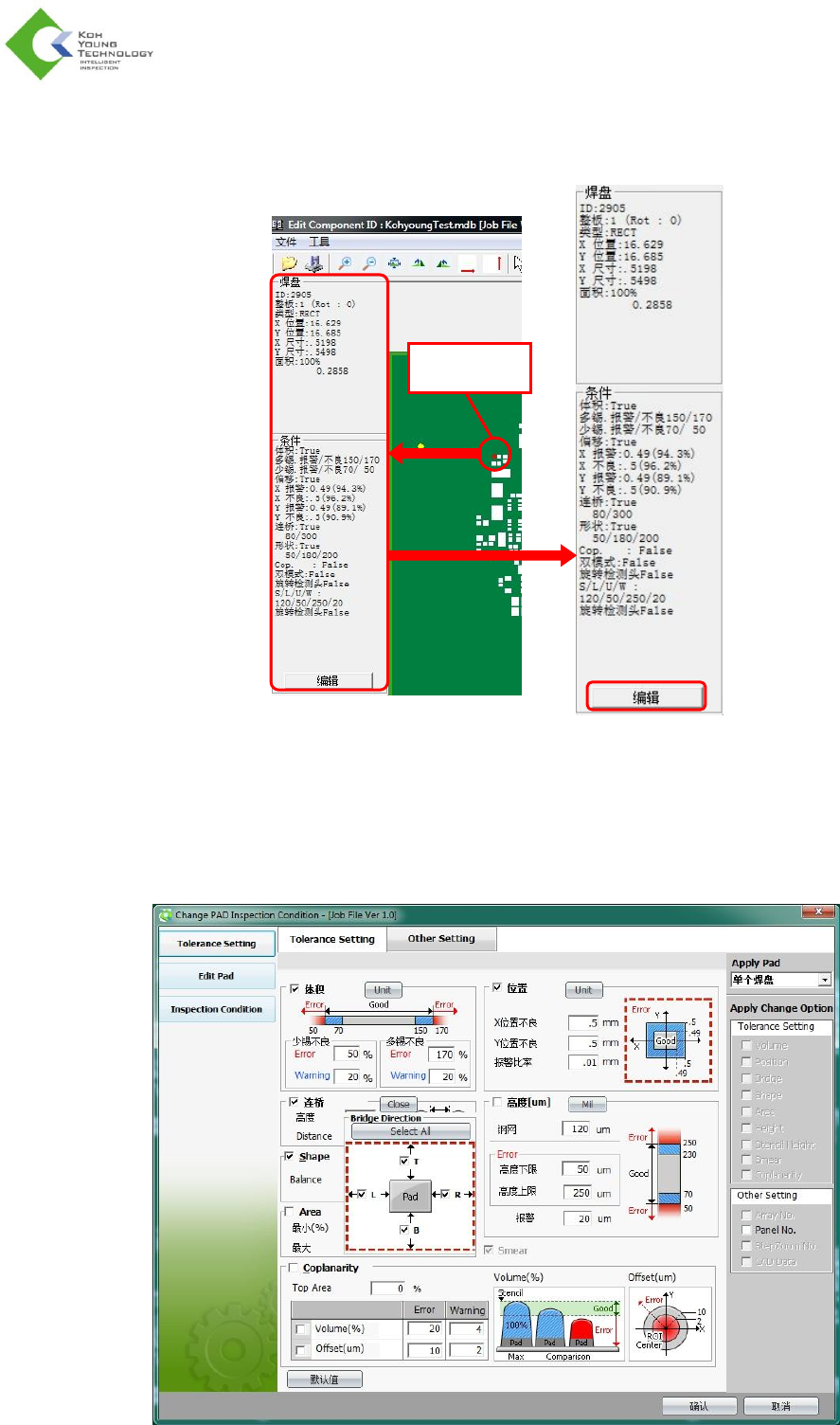

3.1.3. 更改焊盘检测条件
1. 选择要对其检测条件进行编辑的焊盘。
2. 在工作空间单击“Edit”（编辑）按钮。
3. 打开“Change Pad Inspection Condition”（更改焊盘检测条件）对话框。 在窗口中设置适当的检测条
件，并单击“OK”（确定）按钮。
选定焊盘
