57 K oh Y oung Technolog y Inc. Measure to Optimi ze: A Comp lete 3D Inspection So luti on 7. 如果成 功定义 CAD 格式 ，则在 PCB 图像上 显示元件 编号 （或 引脚 编号） ， 同时在 CEd ito r™ 的主 视图中显示选定的 CAD 文件（元件 CA D 、 Pi n CAD 或 F ABM A STE R F A TF ）。 …
56
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

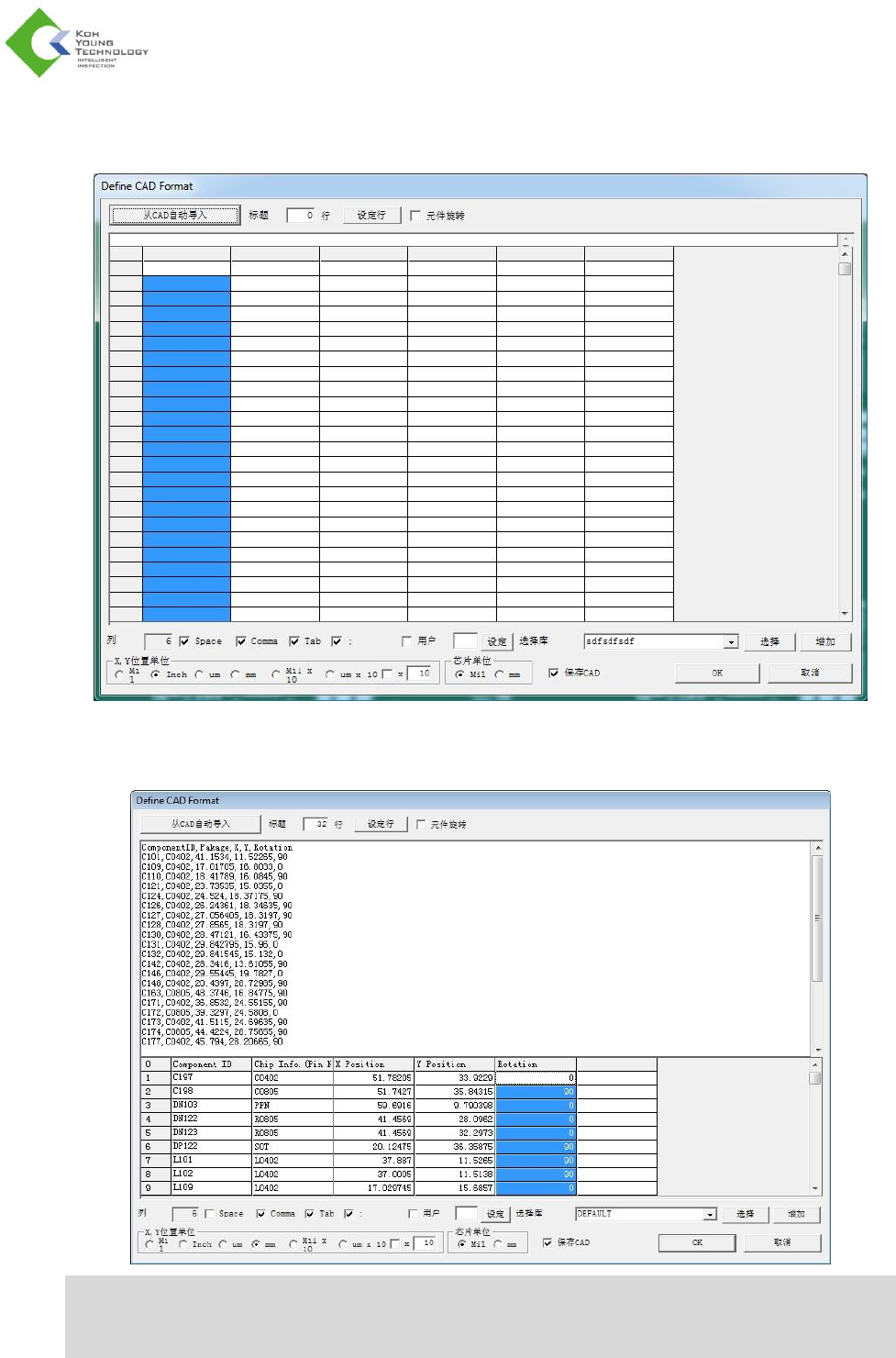

5. 下图显示了“Define CAD Format”（定义 CAD 格式）对话框。
6. 首次载入 CAD 或 Pin CAD 文件时，可单击鼠标键设定相应项的每一列。
注：必须在“Define CAD Format”（定义 CAD 格式）对话框中设定“ComponentID”（元件编号）、“X
Position”（X 位置）、“Y Position”（Y 位置）、“Rotation”（旋转）和“Library Name”（库名称）。如果五
项中任何一项未正确设定，则弹出错误消息，程序无法执行下一个步骤。
58
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
质心”中介绍。
用户应在查看结果后保存 Job 文件，无论元件编号或引脚编号是否正确显示在 Pad 文件中。虽然不强制
保存 Job 文件，但强烈建议保存当前状态（Job 文件），因为在下一阶段可能需要再次匹配“焊盘与元件
编号”或“焊盘与引脚编号”的方向。
