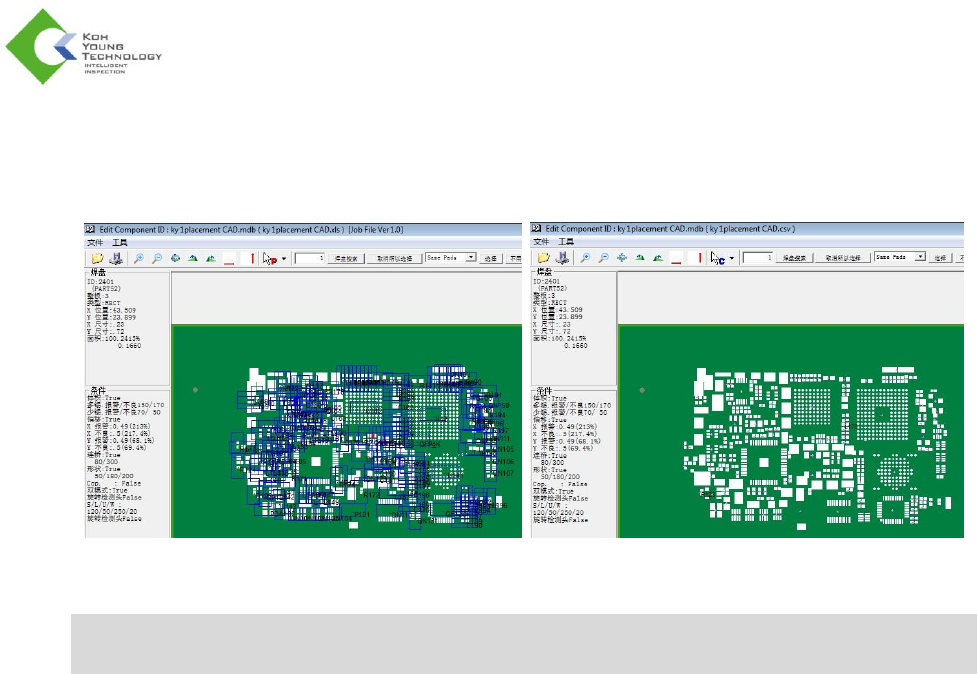

质心”中介绍。
用户应在查看结果后保存 Job 文件，无论元件编号或引脚编号是否正确显示在 Pad 文件中。虽然不强制
保存 Job 文件，但强烈建议保存当前状态（Job 文件），因为在下一阶段可能需要再次匹配“焊盘与元件
编号”或“焊盘与引脚编号”的方向。
59
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
3.2.2. 质心
如果在增加 CAD 文件期间，元件编号（或引脚编号）与焊盘彼此未正确匹配，此步骤可对方向进行手动
补偿。
如果元件编号（或引脚编号）的方向与焊盘不匹配，
使用“Tool”（工具）菜单中的“Mirror”（镜像）或“Rotation”（旋转），或
使用“CAD move”（CAD 移动）鼠标模式
对方向进行补偿。

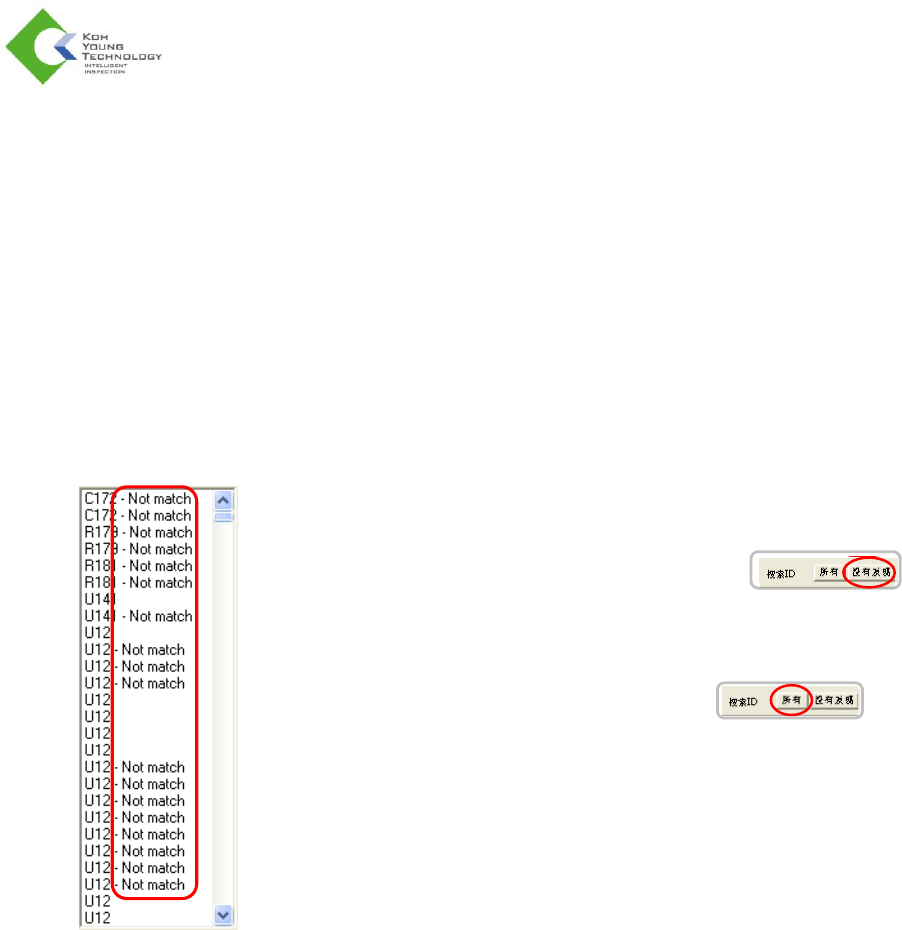

如果很难查找（或查看）元件编号（或引脚编号）与焊盘是否匹配，请在“Search
ID”（搜索 ID）中，单击“Not Find”（没有发现） 按钮，以查找不
匹配的 ID。
如左图所示，匹配焊盘与标记为“不匹配”的元件编号（或引脚编号）之间的方向。
匹配所有方向后，在工具栏中单击“All”（所有） 按钮完成“质心”步
骤。
