3.2.3. PCB 抄板（阵列板）
要向阵列板增加 CAD 文件时，通常不是为整个 PCB 设定元件编号，而是为其中的一个阵列。将 CAD
文件应用到整个 PCB 时，首先复制在其中一个阵列“Base-Array”（基本阵列）上应用的元件编号，然后将
其移至其他阵列。
注：上述方法不适用于单板。
PCB 抄板（阵列板）的步骤如下。
1. 对状态进行检查，确定所有元件编号（或 Pin CAD）是否已通过“质心”步骤正确应用于基本阵列。
2. 在阵列上选择其中一个焊盘进行复制。

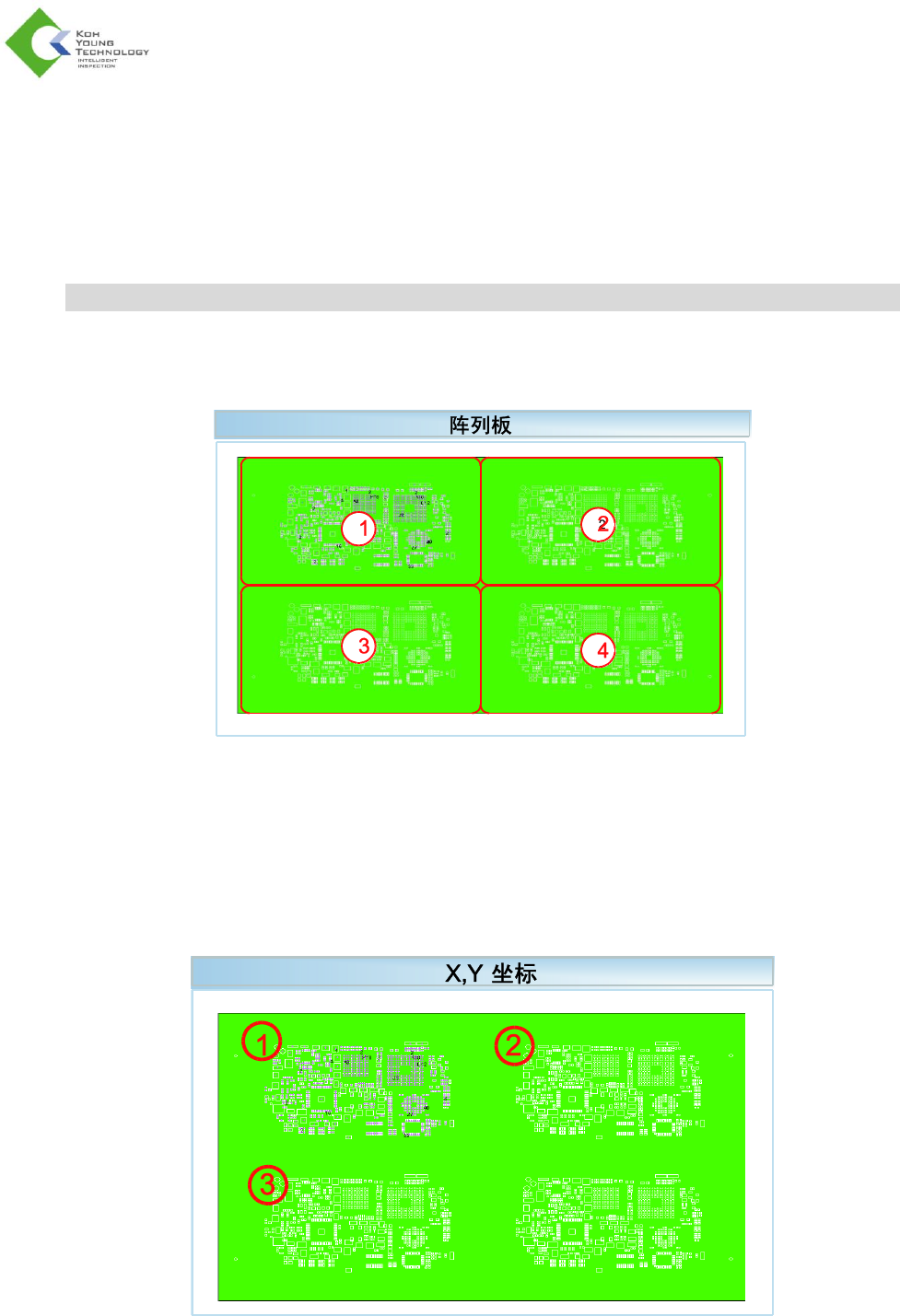

3. 查找位于每个阵列中相同位置的每个焊盘的 X、Y 坐标。X、Y 坐标在工作空间内显示。
4. 比较组成基本阵列的坐标的差值（偏移）。通过比较，得出的偏移为 X 轴 90.0，Y 轴 50.0。
61
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

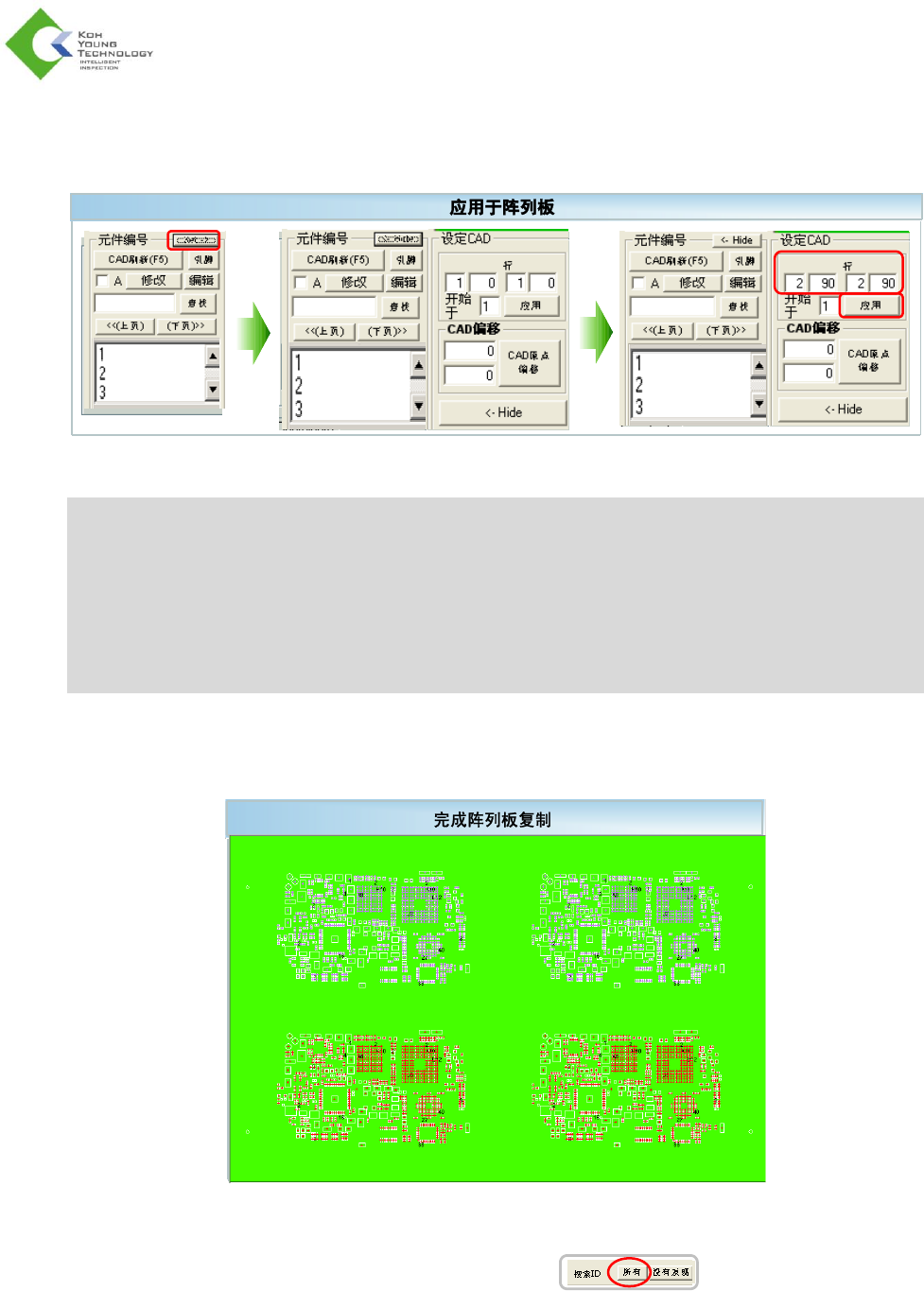

5. 如下图右侧所示，在工作空间内单击元件编号中的“Set”（设定）按钮。
6. 示例中的阵列板由 2 列和 2 行组成。在“Cols”（列）和“Rows”（行）中分别输入值 2。
注：“Pitch”（跨距）表示板中各阵列间的间距。分别输入列跨距和行跨距值 90 和 50，并在“Set CAD”
（设定 CAD）菜单中单击“SET”（设定）按钮。
注： “列跨距”和“行跨距”的值通过以下公式获得。
- 列跨距 = 第二个阵列中基本焊盘的 X 轴坐标 – 第一个阵列（基本阵列）中基本焊盘的 X 轴坐标
- 行跨距 = 第三个阵列中基本焊盘的 Y 轴坐标 – 第一个阵列（基本阵列）中基本焊盘的 Y 轴坐标
7. 单击“SET”（设定）按钮时，会将第一个阵列（基本阵列）中的元件编号（或引脚编号）复制到其他阵
列（2、3 和 4）。
8. 在工作空间内单击“CAD refresh”（CAD 刷新）按钮或在键盘中按“F5”按钮时，将显示所有元件编号
（或引脚编号）。
9. 在工具栏的“Search ID”（搜索 ID）下，单击“All”（所有 按钮。将元件编号（或引脚
编号）分配给第 2~4 阵列中匹配的焊盘数据，并进行注册。
62
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

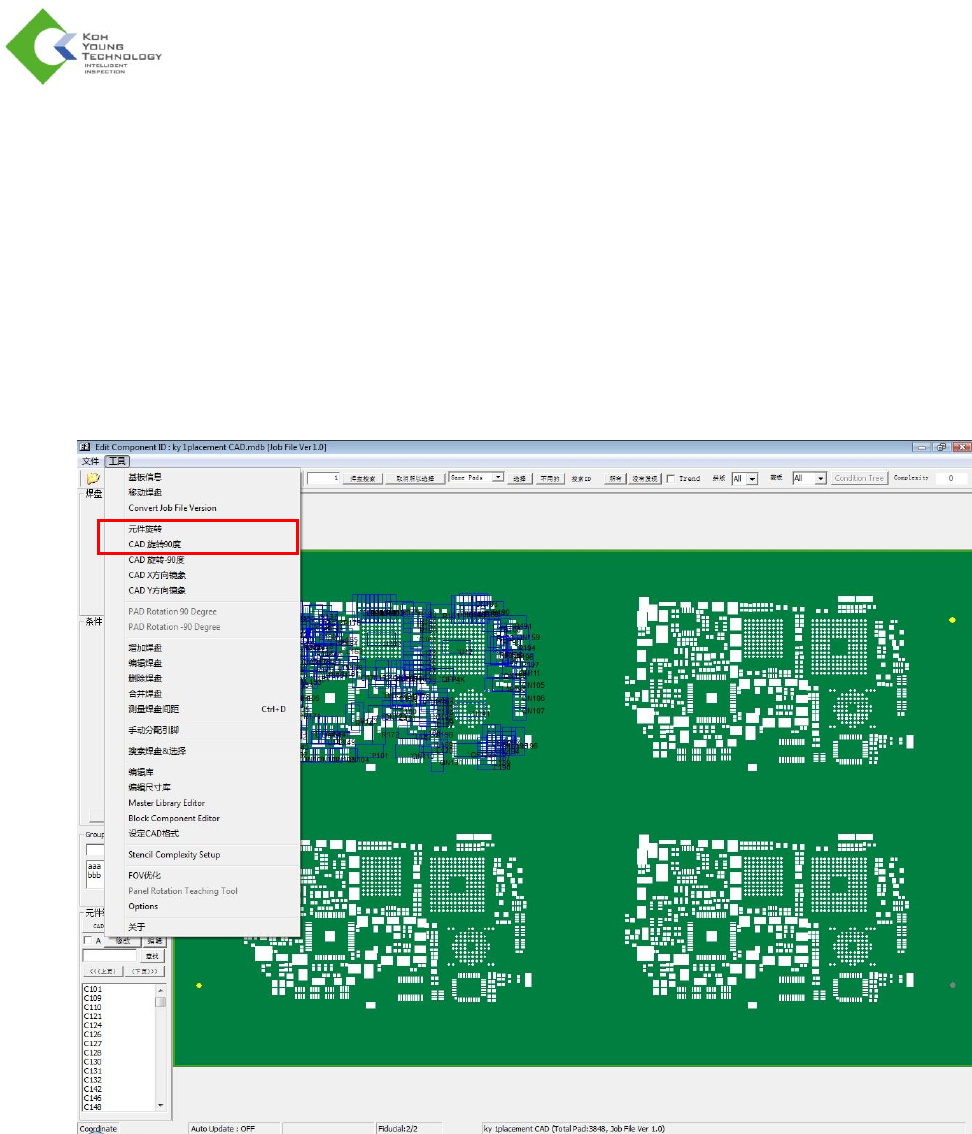

已旋转或翻转的阵列
1. 将 CAD 的位置设定为第一个面板的位置
2. 单击“Search ID All”（搜索 ID 所有）按钮，然后将为选定面板中的所有焊盘指定元件编号和引脚编号。
3. 将 CAD 移至或镜像到下一个面板，并单击“Search ID All”（搜索 ID 所有）。
4. 重复第 3 步，直至覆盖所有面板。
5. 存 Job 文件。
