3.2.4. 保存 JOB 文件
保存包括元件编号（或引脚编号）的 Job 文件。
选择用于保存 Job 文件 (*.mdb) 的文件夹，并单击“保存”按钮进行保存。

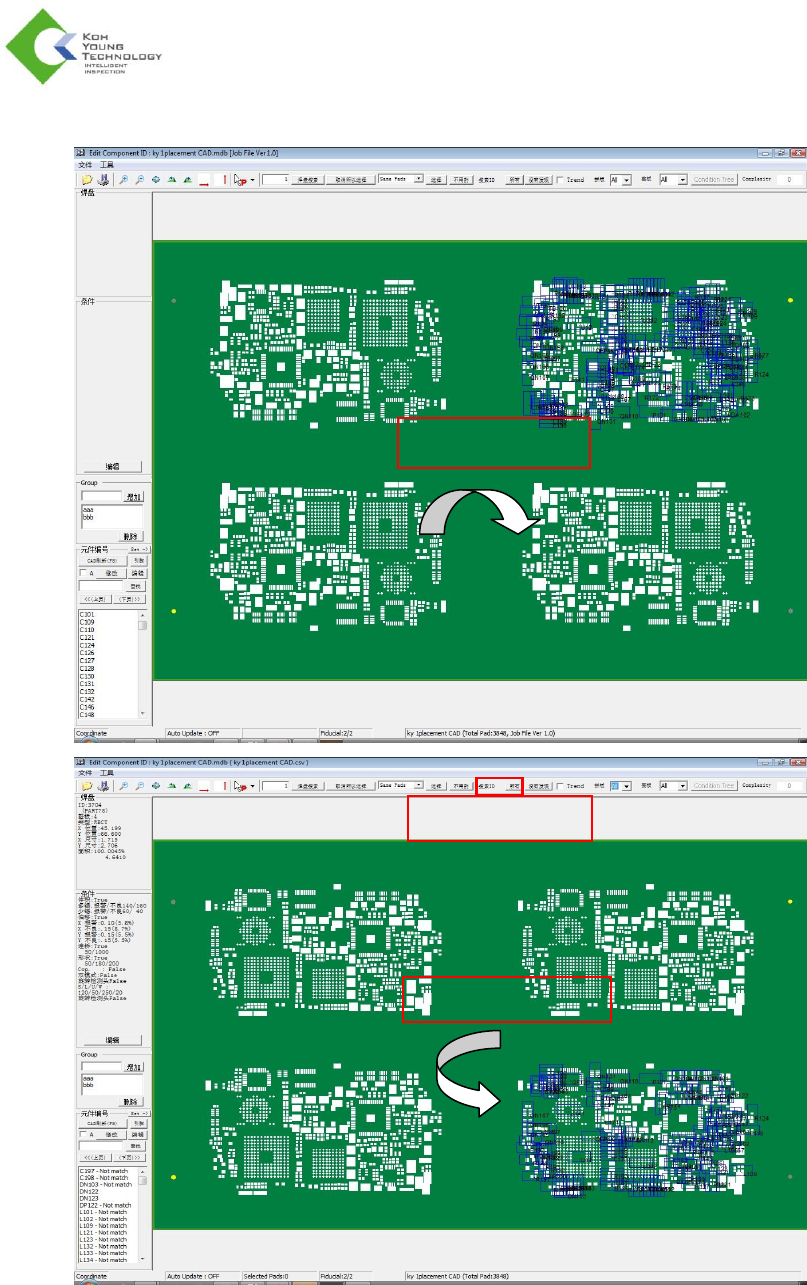

CAD Y方向鏡象
Mirror Y
检索 ID 所有
CAD X方向鏡
象
64
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4. CEDITOR™ 高级功能
CEditor™ 的功能在“2. CEditor™ 功能”中已经介绍过。从载入 Pad 文件 (*.pad)（通过 ePM-SPI™ 生
成）到创建 Job 文件 (*.mdb)（3D Inspector™ 的输入文件）的具体步骤也在“3. CEditor™ 实例”章节中
进行了阐述。
本章要介绍的主题如下。
检测条件设置
增加/编辑焊盘
注册/修改元件编号
优化 FOV
4.1. 检测条件
CEditor™ 用于设定和修改 3D Inspector™ 的检测条件，以提高检测精度以及用于 SPC Plus™ 的数据
的精度，此内容将在第 4 章中介绍。如下图所示，3D Inspector™ 的检测条件在“Change PAD Inspection
Condition”（更改焊盘检测条件）对话框中分配。
选择要更改其检测条件的焊盘，然后在工作空间内单击“Edit”（编辑）按钮。此时，将激活“Change Pad
Inspection Condition”（更改焊盘检测条件）对话框。
体积
位置
连桥
高度
形状
面积
共面性
其他设置
应用焊盘
应用改变选项
65
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
从下页起是对检测条件的详细说明。输入所需条件值，并单击“OK”（确定）按钮。
4.1.1. “VOLUME”（体积）
项
说明
“Volume”（体积）
指定是否激活体积检测。
“Unit”（单位）
分配要使用的单位。
“Excessive Error”（多锡不良）
在锡膏超过公差值时，定义为不良。
“Insufficient Error”（少锡不良）
在锡膏低于公差值时，定义为不良。
“Warning Ratio”（报警比率）
分配报警级别。
选定焊盘
