Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.1.2. “POSITION”（位置）
项
说明
“Position”（位置）
指定是否激活位置检测。
“Unit”（单位）
分配要使用的单位。
“X Position Error”（X 位置不良）
偏移出现在 X 轴时，定义为不良。
“Y Position Error”（Y 位置不良）
偏移出现在 Y 轴时，定义为不良。
“Warning Ratio”（报警比率）
分配报警级别。
4.1.3. “BRIDGE”（连桥）
项
说明
“Bridge”（连桥）
指定是否激活连桥检测。
“4-Way”（4 向）
设置 4 向连桥检测的条件
“Height”（高度）
分配高度，以定义发生连桥的锡膏不良。
“Distance”（距离）
在设定距离内对焊盘进行比较。
67
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.1.3.1. 4 向连桥检测
使用 4 向连桥检测选项时，即使在可能发生连桥的四向中未选定的方向上检测到连桥不良，也不对之
进行处理。
完成以下操作即可使用此选项：
1. 单击 Tolerance Setting（公差设置）选项卡下“连桥”设置面板中的 <4Way>（4 向）按钮。此时
将出现 4 向连桥设置选项。
2. 取消勾选四个方向（L [左]、R [右]、T [上]、B [下]）中不必处理连桥不良的方向，即使该方向上
检测到连桥不良。

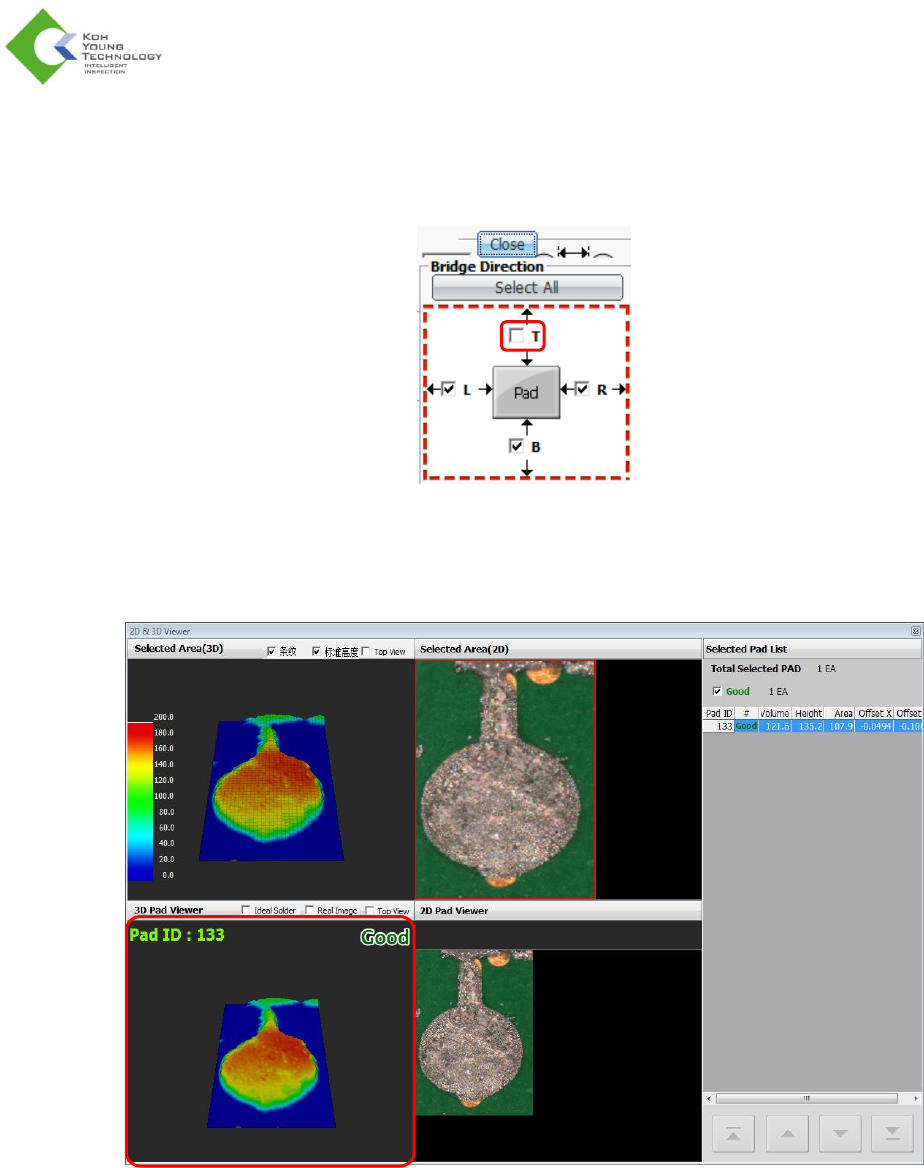

<示例>
1. 检测完全部 4 个方向后，焊盘（编号：133）顶部发生连桥不良。
68
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2. 单击 Tolerance Setting（公差设置）选项卡中的 <4Way>（4 向）按钮，然后取消勾选 T（上）
方向。保存更改。
3. 再次导入 JOB 文件，然后开始检测。
4. 验证焊盘（编号：133）的检测结果。即使焊盘顶部发生连桥，也会被视作“良好”的焊盘。
