1. CEDITOR™ 简介
CEditor™ 程序是 3D Inspector™ 的主要功能，可通过 PCB 检测信息创建标准的检测文件 (*.mdb)。
CEditor™ 通过 ePM-SPI™ 和 CAD 文件编译 Pad 文件 (*.pad)。此外，CEditor™ 将已编译文件
保存到用于 3D Inspector™ 的 Job 文件 (*.mdb) 中。
CEditor™ 的主要功能如下。
载入/编辑 Pad (*.pad) 或 CAD 文件，
分配/编辑对焊盘的检测公差，
将一系列焊盘组合成一个部件，并分配部件名称和元件编号，
通过编译 Pad (*.pad) 和 CAD 文件，检索/保存用于 3D Inspector™ 的 Job 文件 (*.mdb)。
7
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2. CEDITOR™ 功能
CEditor™ 的主显示屏如下图所示。主要布局由五 (5) 个部分组成：
主菜单
子菜单
左侧菜单
状态查询栏
主屏幕

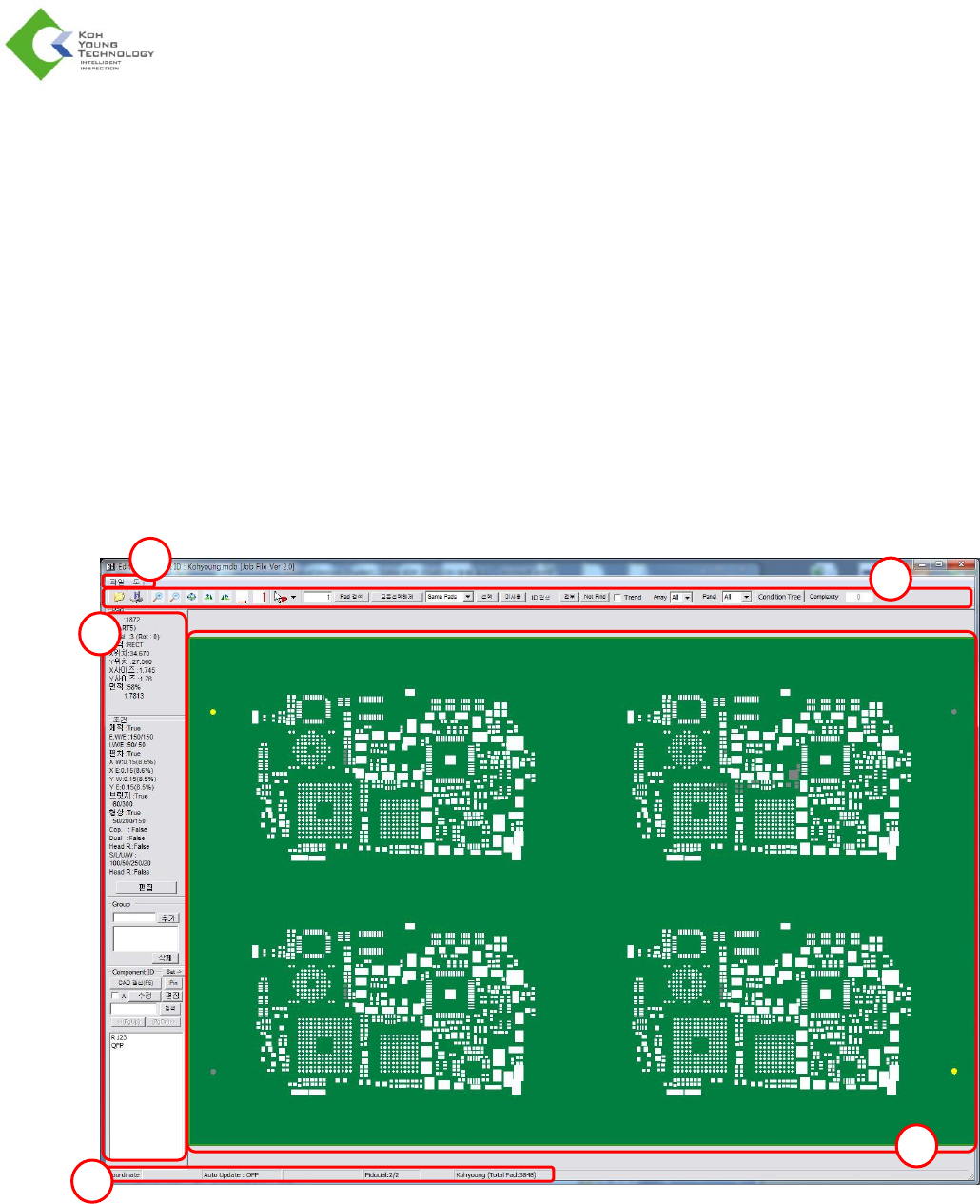

图 2-1. CEditor™ 功能
1
2
3
4
5
8
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
2.1. 菜单栏
CEditor™ 的菜单栏列出 CEditor™ 所提供的全部功能。
图 2-2. 菜单栏

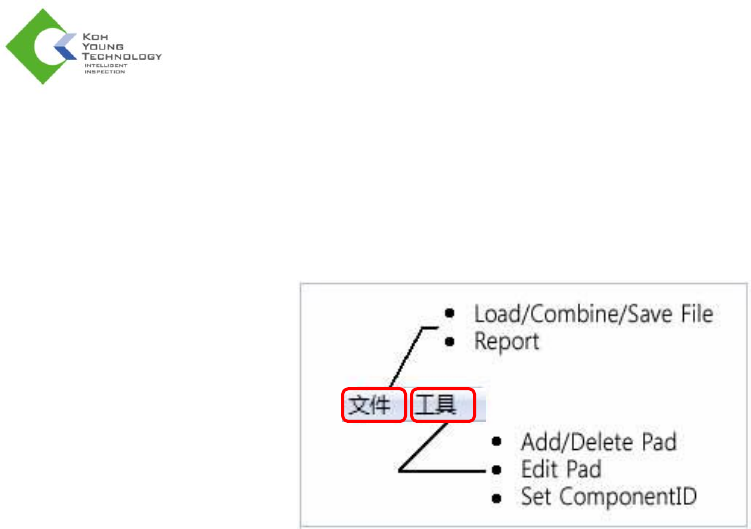

CEditor™ 菜单栏由“File”（文件）和“Tools”（工具）组成。
详细功能在下页介绍。
2.1.1. “FILE”（文件）
“File”（文件）菜单的主要功能包括：
载入 Pad 文件 (*.pad)，
载入/保存 Job 文件 (*.mdb)，
载入/更改 CAD 文件，
导出 CSV 文件 (*.csv)。
