70
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

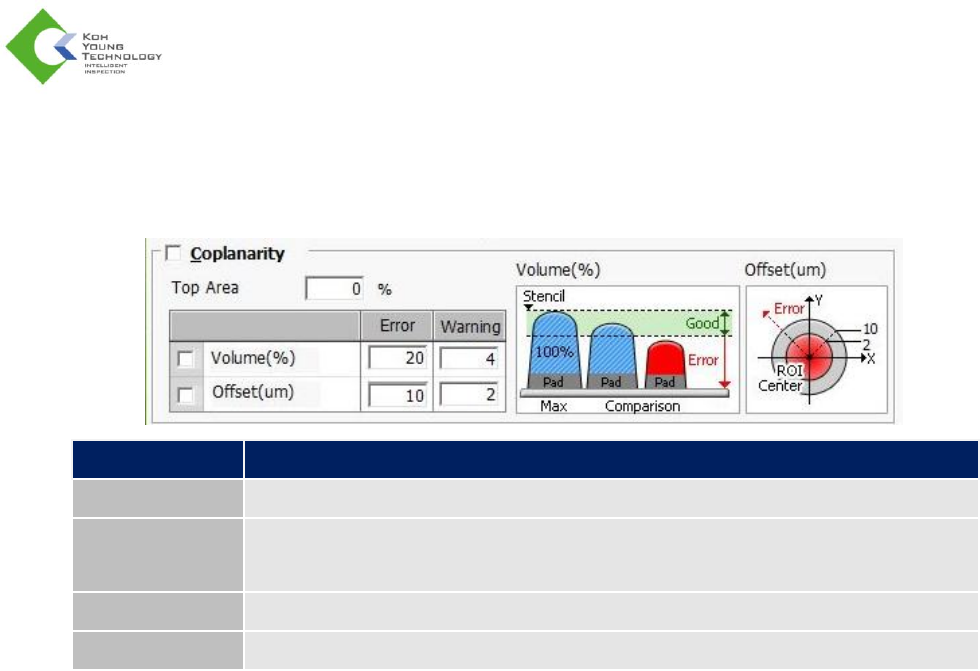

4.1.7. “COPLANARITY”（ 翘起）
本节介绍检测条件的翘起设置。
项
说明
翘起
设置是否执行翘起检测
Top Area（ 顶部
面积）
从上方查看焊盘时，设置除已配置面积 % 以外的高度和位置值。
Volume（体积）
如果该数值减去焊盘平均体积后不小于配置值，将会被视作不良。
Offset（偏移）
从上方进行查看时，如果焊盘偏离中心的值达到配置值，将会被视作不良。
71
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.1.8. 其他设置
本节讲述 Tolerance Setting（公差配置）菜单中的 Other Setting（其他设置）选项卡。
类别
说明
拼板
设置包含选定焊盘的拼板的编号
Panel Number（面板编号）
设置包含选定焊盘的面板的编号
可变焦头编号
设置包含选定焊盘的可变焦头的编号
CAD Data（CAD 数据）
检查或编辑 CAD 文件的数据
Component Name（元件名
称）
设置焊盘的元件名称
Edit Library（编辑库）
对库进行管理
Part Name（部件名称）
设置焊盘的部件名称
Pin Number（引脚编号）
设置焊盘的引脚编号
Comp.Package （ 元件封
装）
包含选定焊盘的元件封装
72
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.1.9. 应用焊盘
本节说明可应用检测条件的焊盘的范围。
类别
说明
单个焊盘
将设置应用到唯一一个选定的焊盘
选择焊盘
将设置应用到全部选定的焊盘
所有焊盘
将设置应用到全部 PCB 焊盘
同类焊盘
将设置应用到与 PCB 上选定焊盘的形状相同的所有焊盘
4.1.10. 应用改变选项
本节说明更改的检测条件的应用范围设置。
类别
说明
Tolerance Setting
（公差设置）
选择要应用到选定焊盘的检测条件
Other Setting（其
他设置）
选择要应用到选定焊盘的其他设置项
