78 K oh Y oung Technolog y Inc. Measure to Optimi ze: A Comp lete 3D Inspection So luti on 4.3.2. 案例 2 焊盘和元件编号不匹配，原因是在元件编号的指定范围内包括其他焊盘。 重新设定要注册的指定元件编号的范围。步骤与案例 1 相同。 1. 将鼠标模式改变为 “Pa d M ode ” （焊盘模式），并调整指定焊盘周围的范围大小。 2. 在元…
77
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.3.1. 案例 1
焊盘和元件编号不匹配，原因是焊盘（白色矩形）超出元件编号的指定范围（蓝色矩形）。
重新设定要注册的指定元件编号的范围。
1. 将鼠标模式改变为“Pad Mode”（焊盘模式），并调整指定焊盘周围的范围大小。
2. 在元件编号下的工作空间内单击“Modify”（修改）按钮，此时将弹出“Set ComponentID”（设定元件编
号）对话框。
3. 在焊盘周围拖动鼠标，并单击“Get Block Size”（获取块尺寸）按钮。
4. 在“No of Pad”（焊盘数量）中，输入将在新的元件编号范围内包括的焊盘数量，然后单击 “OK”（确
定）按钮。
78
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
4.3.2. 案例 2
焊盘和元件编号不匹配，原因是在元件编号的指定范围内包括其他焊盘。
重新设定要注册的指定元件编号的范围。步骤与案例 1 相同。
1. 将鼠标模式改变为“Pad Mode”（焊盘模式），并调整指定焊盘周围的范围大小。
2. 在元件编号下的工作空间内单击“Modify”（修改）按钮，此时将弹出“Set ComponentID”（设定元件编
号）对话框。
3. 在焊盘周围拖动鼠标，并单击“Get Block Size”（获取块尺寸）按钮。
4. 在“No of Pad”（焊盘数量）中，输入将在新的元件编号范围内包括的焊盘数量，然后单击 “OK”（确
定）按钮。
79
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

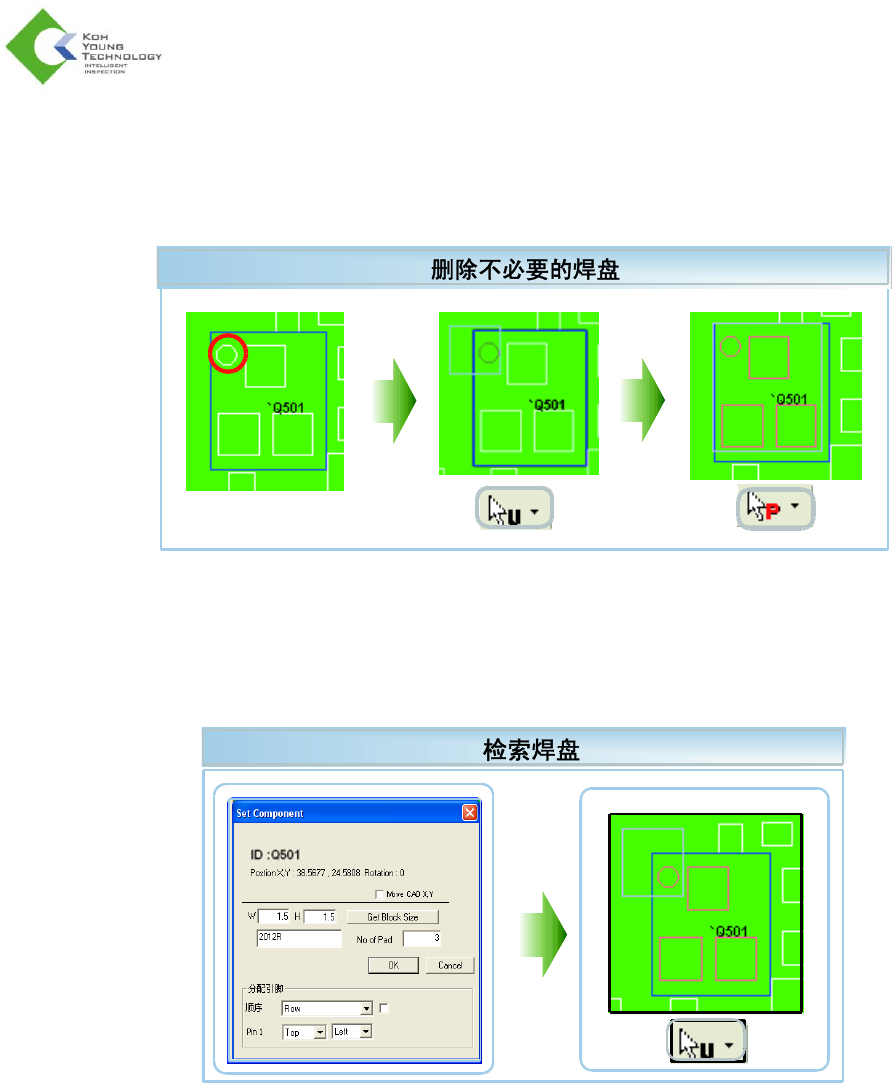

4.3.3. 案例 3
以下示例与案例 1 类似。但是，不能通过简单的调整范围大小来修改元件编号。
1. 将鼠标模式改变为“Unused mode”（未使用模式），并选择希望处于未使用状态的焊盘。选定焊盘将从
搜索区域中移除。
2. 将鼠标模式改变为“Pad Mode”（焊盘模式），并遵循与案例 2 相同的步骤。
3. 最后，将未使用的焊盘改变为已使用焊盘。将鼠标模式改变为“Unused Mode”（未使用模式），然后在
未使用的焊盘上单击鼠标右键或拖动鼠标。
