2.1. 菜单栏
CEditor™ 的菜单栏列出 CEditor™ 所提供的全部功能。
图 2-2. 菜单栏
CEditor™ 菜单栏由“File”（文件）和“Tools”（工具）组成。
详细功能在下页介绍。
2.1.1. “FILE”（文件）
“File”（文件）菜单的主要功能包括：
载入 Pad 文件 (*.pad)，
载入/保存 Job 文件 (*.mdb)，
载入/更改 CAD 文件，
导出 CSV 文件 (*.csv)。
9
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution
标题
说明
“Load Pad file”（载入 Pad 文件）
载入 Pad 文件 (*.pad)。
“Load Job File”（载入 Job 文件）
载入 Job 文件 (*.mdb)。
“Save Job File”（保存 Job 文件）
保存为 Job 文件 (*.mdb)。
“Save Job File AS”（另存为 Job 文件）
以特定文件名另存为 Job 文件 (*.mdb)。
“Save Network Job”（保存网络 Job）
通过网络保存 Job 文件
“Save Network Job as”（另存网络 Job 为）
通过网络使用其他名称保存 Job 文件
“Load CAD File”（载入 CAD 文件）
载入 CAD 文件。
“Load Pin CAD File”（载入 Pin CAD 文件）
载入 Pin CAD 文件。
“Import CAD File”（导入 CAD 文件）
以 FABMASTER FATF 格式和 Mentor Neutral
格式导入 CAD 文件。
“Import Report”（导入报告）
以 csv 格式 (*.csv) 保存 Job 文件的内容。
“Export Report”（导出报告）
打开最近查看的 Job 文件（至多 10 个文件）。
“User Change”（用户更改）
退出 CEditor™ 程序。
“Quit”（退出）
载入 Pad 文件 (*.pad)。
10
Koh Young Technology Inc.
Measure to Optimize: A Complete 3D Inspection Solution

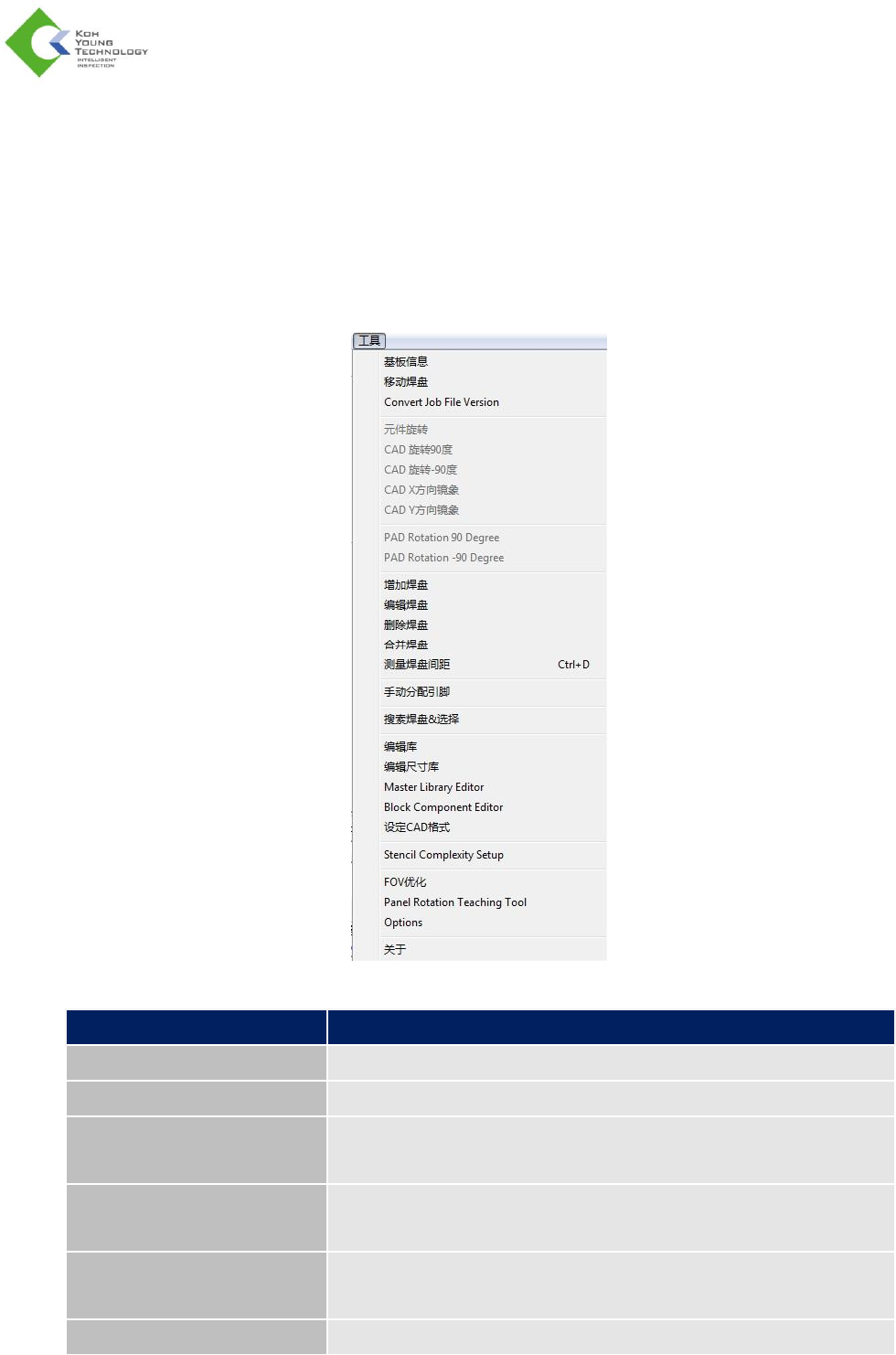

2.1.2. “TOOLS”（工具）
“Tool”（工具）菜单的主要功能如下。
对称地旋转/移动 CAD 屏幕。
创建/编辑焊盘。
标题
说明
“PCB Info”（PCB 信息）
更改 PCB 信息。
“Pads Shift”（焊盘移动）
根据输入的数值移动整个焊盘。
“Convert Job File Version”
（转换 Job 文件版本）
更改 JOB 文件版本。
“Component Size Rotation”
（元件尺寸旋转）
交换元件编号的宽度和长度值（仅在使用 CAD 文件时）。
“CAD Rotation”（CAD 旋
转）
旋转 CAD 数据。
“CAD Mirror”（CAD 镜像）
对称地移动 CAD 数据。
