CM602-L 2009.1115
- 4 -
通用性
与
CM400
系列的互换性
CM602-L
在实现高生产率的同时，复制流用在
CM400
系列有实绩的料架、吸嘴、数据、整体交换台车、操作画面
等，确保了与
CM400
系列的互换性。
※有关吸嘴不包括高速贴装头(12 吸嘴)
高速贴装头、通用贴装头、多功能贴装头交换功能
CM602-L
，每贴装基台能够选择
3
种贴装头。
・高速贴装头，是
12
吸嘴按照
2 × 6
的矩阵形排列。
各吸嘴的独立上下驱动采用了伺服电机，进行可靠性高的高速操作。
・通用贴装头，是
8
吸嘴按照
2 × 4
的矩阵形排列。
与以往的
8
吸嘴贴装头相比，提高元件对应能力，能够进行从微小元件到
32 mm × 32 mm
元件的贴装，实现高
度通用性。
・多功能贴装头是
3
吸嘴的构成。
各吸嘴配备独立上下驱动系以及θ驱动系。
另外，吸嘴尖端发生贴装负荷，根据数据的设定从
0.5 N
到
50 N
为止能够实时控制。
・对交付后的设备，在当地
(
本公司工程师
)
也可对应贴装头的交换。
※贴装头以基台为单位进行选择。
无法在同一基台的前后工作台上设定其他类型的贴装头。

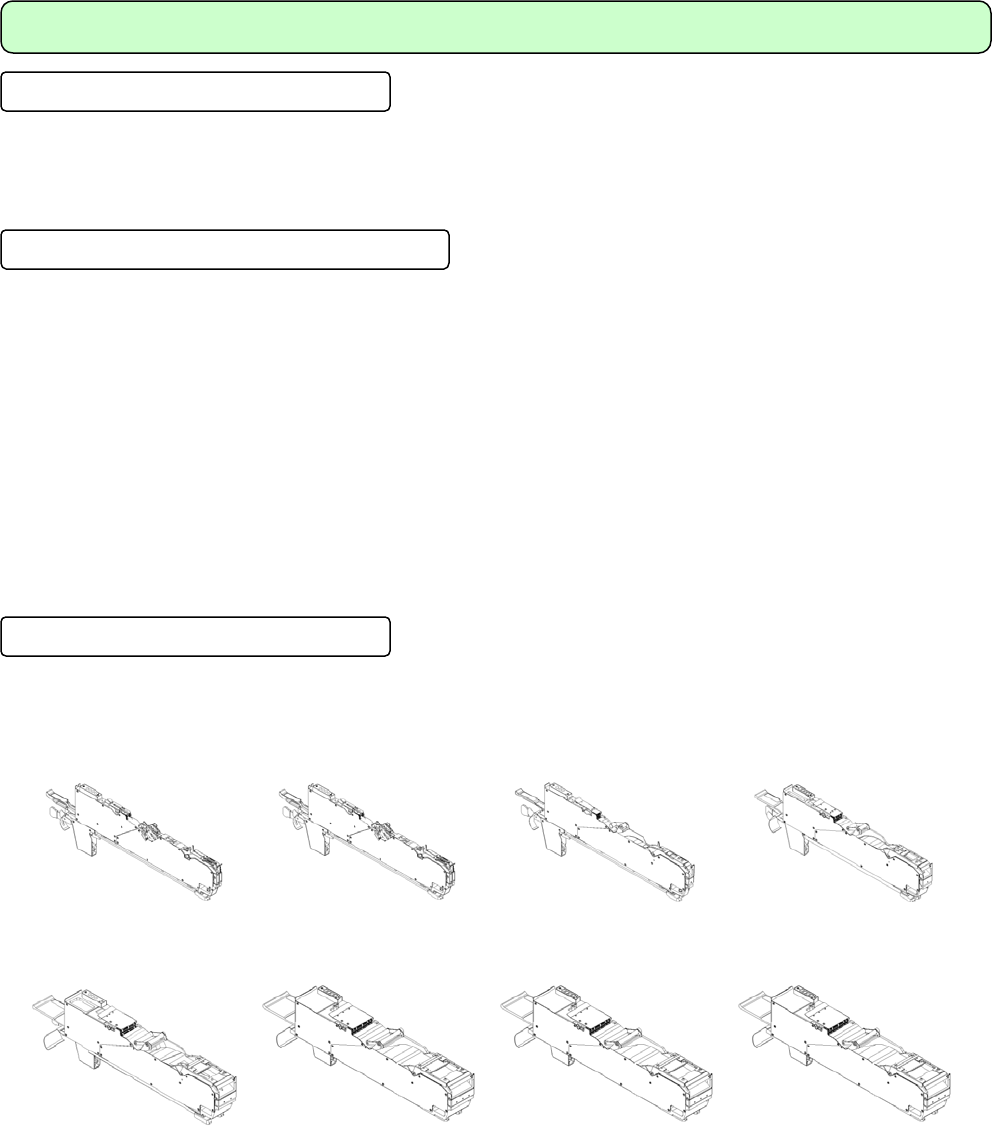

料架的通用性
以往，有几十种的编带料架统一为
8
种类的料架。
这个
8
・种类的料架对应纸 塑料编带范围是
8 mm
到
104 mm
。
编带进给是伺服电机驱动，进给间距和速度是根据元件设定。
这些参数设定是从
CM602-L
主体发送的数据进行。
※与 CM400 系列用的料架是通用。
※高速贴装头(12 吸嘴)规格时，双式编带料架的软件版本需要在 Ver. 5.00 以上。
(为了对应双式编带料架的左右导轨同时搬送)
24 mm, 32 mm 共用
编带料架
104 mm
编带料架
12 mm, 16 mm 共用
编带料架
88 mm
编带料架
8 mm 双式
编带料架
44 mm, 56 mm 共用
编带料架
72 mm
编带料架
8 mm 单式
编带料架
CM602-L 2009.1115
- 5 -
料架安装数
CM602-L
上最多可设置
108
站双式编带料架。
(
编带宽
8 mm
时
)
此时，能够设置
216
个卷盘。
27
站
× 2
卷盘
×
4
工作台
=
能够设置
216
个
8 mm
编带卷盘
直接托盘供料器
在直接托盘供料器
DT50S-20(
选购件
)
连接工作台，最多能够设置
20
品种的托盘和
6
品种的料架。
类型
D-0, D-1, D-2, D-3, E-0
类型
F-0, F-1, F-2
3D
传感器
(
选购件
)
能够检测
QFP
等引线所有销的平坦度、
CSP
、
BGA
等焊锡球位置和有无。
采用激光反射整体扫描方式，实现高速和高生产率。
3D
传感器
ボールの高さを正確に検出
イメージ画像
CSP
のボール欠落状態
6 站
27 站 27 站
料架工作台
(4
处
)
20 层 6 站 20 层
27 站
27 站
27 站
27 站
料架工作台
(4
处
)
27 站
27 站
27 站
料架工作台
(4
处
)
20 层
6 站
正确检测出焊锡球高度
示意图
CSP 的焊锡球脱落状态
CM602-L 2009.1115
- 6 -
机种切换性
多种工件生产
每
1
台
CM602-L
，能够设置
216
品种
(8 mm
编带换算
)
元件，在连接
2
、
3
台机器时，能够将复数基板上贴装的编
带元件进行一次性设置。
程序支援系统
PS200-G
具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
机器运转中的准备
■ 运转中交换料架
在机器运转中能够拔出或插入不使用的料架。
因此，能够在运转中准备下一机种的料架。
■ 整体交换台车
设置料架的空间与整体交换台车为一体化，能够简单进行安装和拆卸。所以，能够事先准备下一个机种的料架
设置
(
离线准备
)
。
而且，与交换台车为一体化，能够拆卸料架部，简单进行维护作业。
※高速贴装头(12 吸嘴)规格时，整体交换台车的软件版本需要在 Ver.1.20 以上。
(
为了对应双式编带料架的左右导轨同时搬送)
■ 支撑销整体交换
在切换生产机种时必须交换基板支撑销，
CM602-L
采用支撑销块方式。
支撑销安装治具能够进行支撑销的设定，所以只需安装和拆卸销块就可切换机种。
※关于支撑销块
与 CM402-L, CM401-L, DT401-F 可通用。
与 CM402-M, CM401-M, CM400-M, DT401-M, DT400M, CM212-M, CM202/201, CM301 不可通用。
