CM602-L 2009.1115
- 24 -

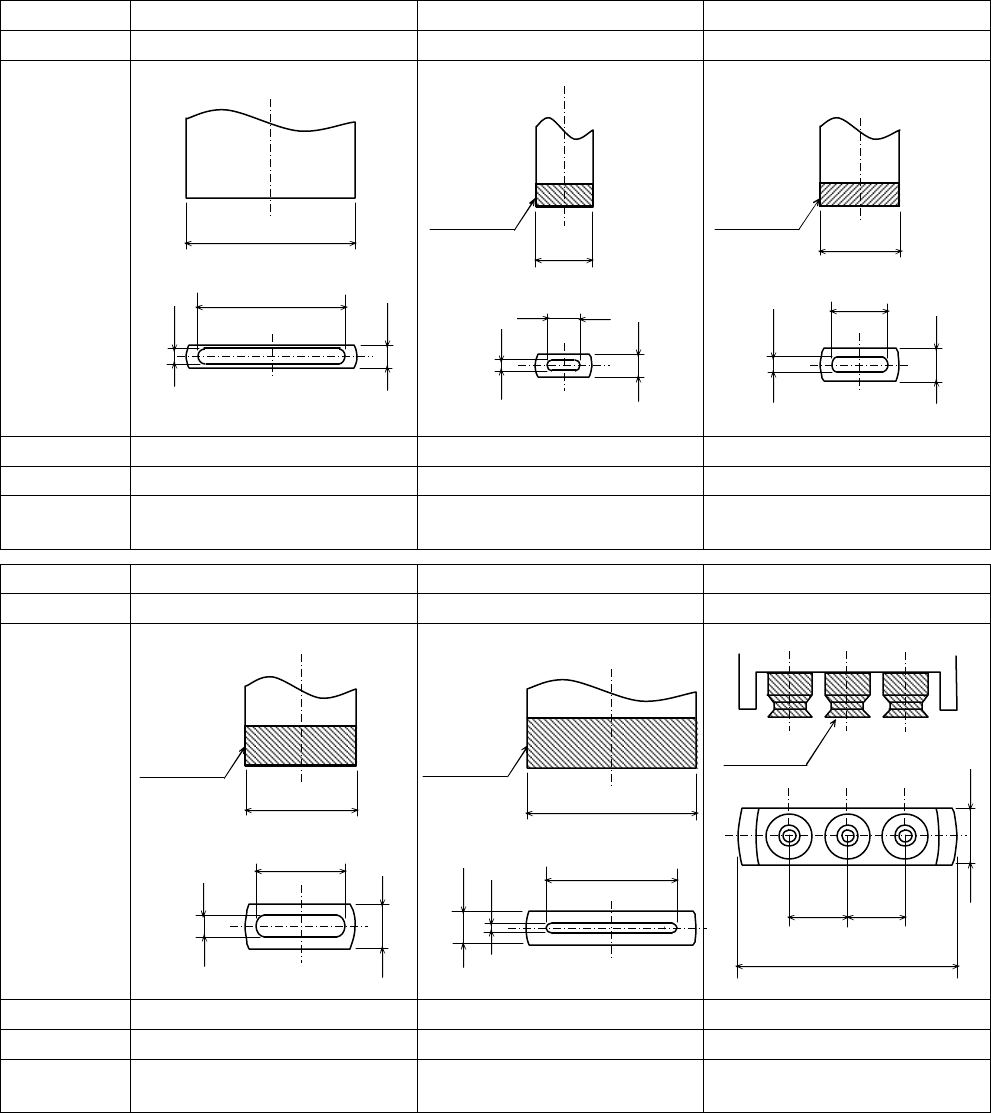

■ 连接器用吸嘴 (2/2)
※订购时请用型号。
吸嘴
No.
1115 2405 1404
型号
KXFX04PJA00 KXFX05BVA00 KXFX0558A00
吸嘴
单元形状
(
单位
: mm)
最大元件重量
2.0
g
1.5
g
3.0
g
最大元件高度
21 mm 21 mm 21 mm
备注
吸嘴长度:
22.5 mm
附带聚氨酯橡胶
吸嘴长度:
22.5 mm
附带聚氨酯橡胶
吸嘴长度:
22.5 mm
吸嘴
No.
1421 2418 2421
型号
KXFX056AA00 KXFX05CMA00 KXFX05CTA00
吸嘴
单元形状
(
单位
: mm)
最大元件重量
8.0
g
6.5
g
14.5
g
最大元件高度
21 mm 21 mm 28 mm
备注
附带聚氨酯橡胶
吸嘴长度:
22.5 mm
附带聚氨酯橡胶
吸嘴长度:
22.5 mm
附带聚氨酯橡胶
吸嘴长度:
22.5 mm
5
1.4
3
φ
7
聚氨酯橡胶
φ
15
13
1.4
2
聚氨酯橡胶
φ
5
1
2
3
4.5 4.5
16
垫 φ3.5
4
φ
10
聚氨酯橡胶
8
2
4
13
1
φ
16
聚氨酯橡胶
3
CM602-L 2009.1115
- 25 -

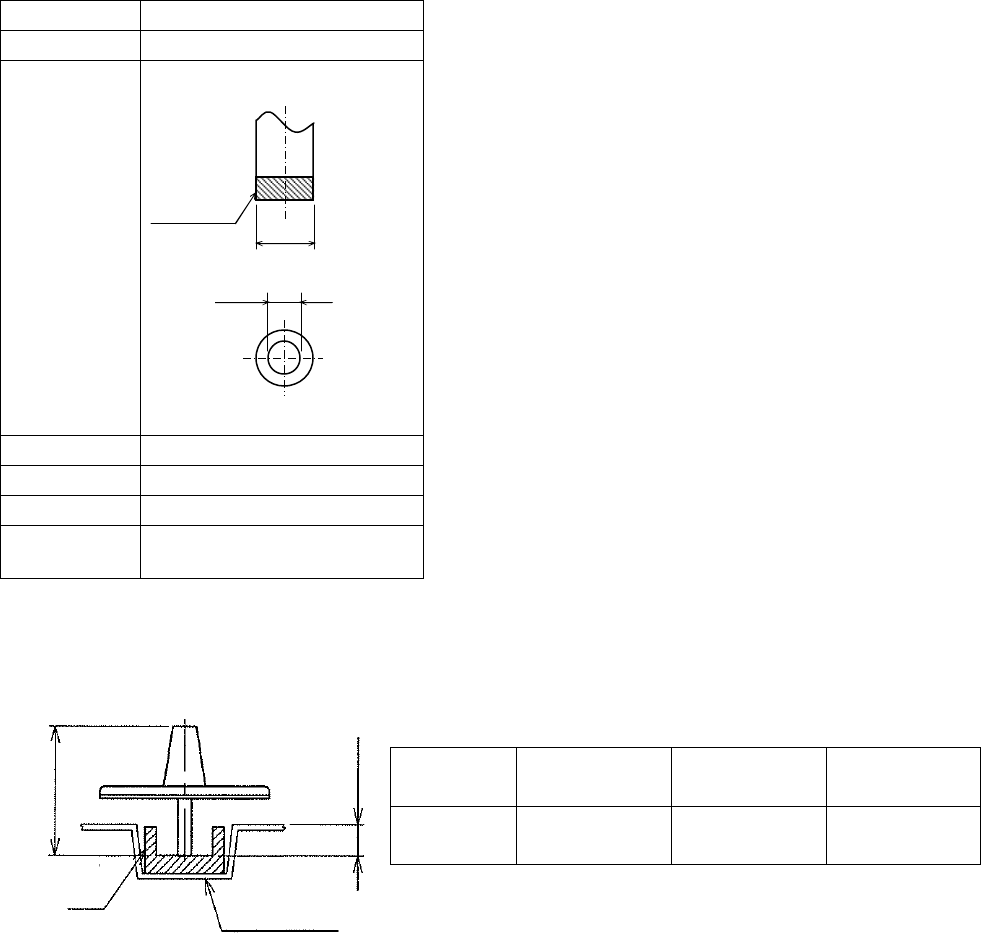

■ 芯片元件、QFP用吸嘴
※订购时请用型号。
吸嘴
No.
1479
型号
KXFX05ASA00
吸嘴
单元形状
(
单位
: mm)
对象元件
QFP
最大元件重量
3.5
g
最大元件高度
18.5 mm
备注
附带聚氨酯橡胶
吸嘴长度:
27.5 mm
■ 电子元件的吸着深度和吸嘴长度的运用基准
由于贴装电子元件的吸着深度
(
塑料编带上的电子元件到吸着面的距离
)
，所需要的吸嘴长度有变。
吸着深度
B
尺寸
0 mm
～
3 mm
未满
3 mm
～
8 mm
未满
8 mm
～
13 mm
未满
吸嘴长度
A
尺寸
22.5 mm 27.5 mm 32.5 mm
塑料编带
元件
吸嘴长度 A
吸着深度 B
聚氨酯橡胶
φ
5
φ
3
CM602-L 2009.1115
- 26 -
4.3 识别单元构成
■ 线性照相机
使用线性照相机的图像以补正元件吸着时的位置和角度的偏移。
另外，使用侧面照明
(
选购件
)
能够检测
BGA/CSP
的焊锡球
(
・有无
)
(※)
。
※ 能够检测焊锡球的芯片有限制。请参照 BGA 识别条件的项目。
识别方法
识别速度
对象工件
低速
0402
芯片
间距为
0.5 mm
以下的有引线元件及
CSP
中速
BGA
及
0603
芯片
间距超出
0.5 mm
，
0.8 mm
未满的有引线元件
整体识别
高速
包括高速
1005
以上的方形芯片的一般芯片元件
QFP 识别条件
能够贴装
QFP
的条件如下所示。
(
但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装
QFP
。
)
通用贴装头
(8
吸嘴
)
多功能贴装头
外形尺寸
5 mm × 5 mm
～
32 mm × 32 mm 5 mm × 5 mm
～
45 mm × 45 mm
厚度
1.0 mm
～
8.5 mm
※1
1.0 mm
～
21 mm
引线间距
0.65 mm, 1.0 mm, 1.27 mm,1.5 mm
0.4 mm, 0.5 mm, 0.65 mm,
1.0 mm, 1.27 mm, 1.5 mm
引线宽度
0.2 mm
以上
引线形状
从铸型突出的引线必须在
1 mm
以上。
・ 供给形态
通过编带进行供给
通过托盘进行供给
(
通过穿梭式托盘供料器
(
选购件
)
或者直接托盘供料器
(
选购件
)
对应
)
※有关以上规格外的元件，请与本公司联络。
※1 元件厚度 8.5 mm 对应，元件厚度 + 基板厚度 + 1.5 mm ≦ 12 mm, 元件尺寸 24 mm × 24 mm 未满的条件下能够对应。
元件尺寸 24 mm × 24 mm 以上时，最大是 6.5 mm。
另外，贴装吸嘴另外需要 short 类型。
